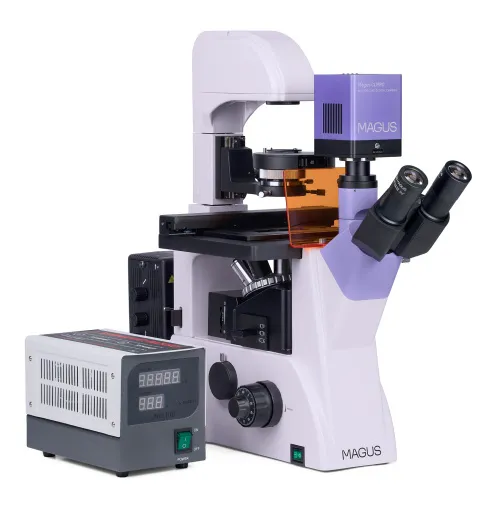

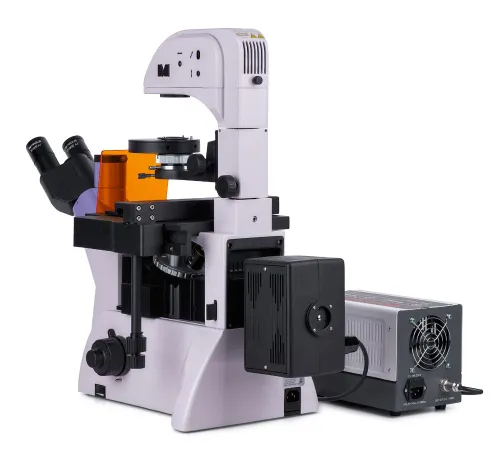

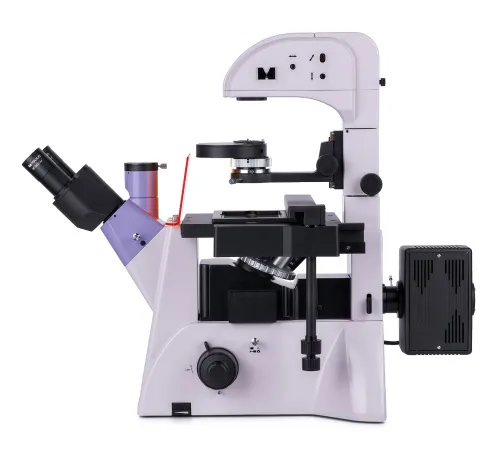

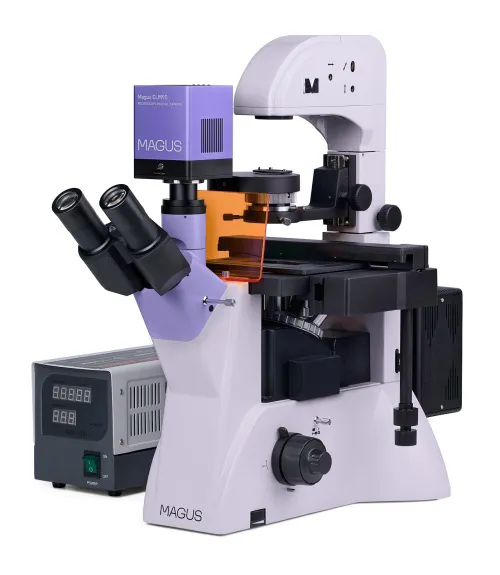

MAGUS Lum VD500 Inverses Digitale Fluoreszenzmikroskop

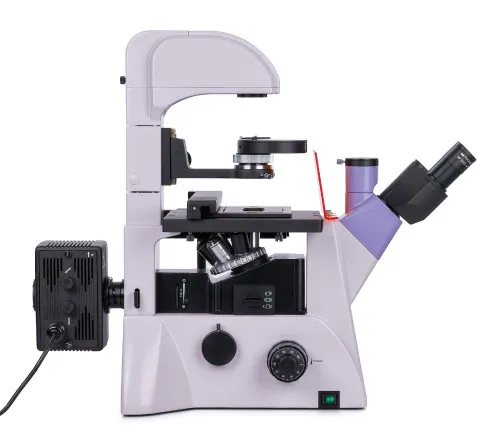

Das MAGUS Lum V500 inverse Fluoreszenzmikroskop ist für die Betrachtung von Proben in Laborbehältern bis zu einer Höhe von 55 mm und einer Bodendicke von bis zu 1,2 mm konzipiert. Wenn der Beleuchtungsständer gekippt wird, können auch größere Laborbehälter bis zu 165 mm verwendet werden. Sie können Proben im Auflicht (Fluoreszenzmikroskopietechnik) und Durchlicht (Hellfeld- und Phasenkontrastmikroskopie) beobachten. Die Hauptanwendungsbereiche des Mikroskops: Medizin, Pharmakologie, Biochemie, Epidemiologie usw.

Digitalkamera

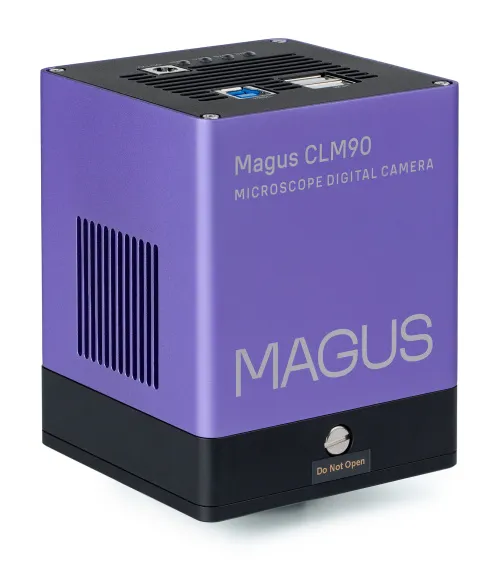

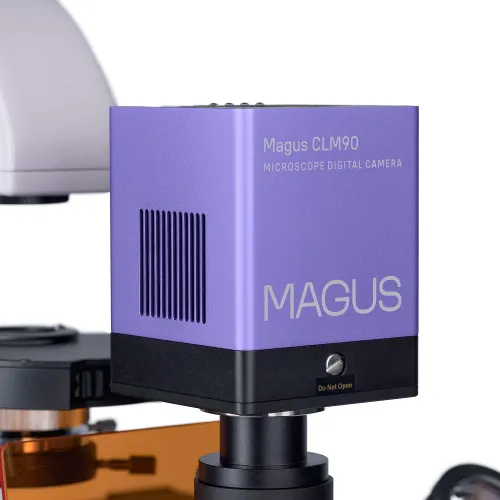

Die MAGUS CLM90 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.
Die Kamera ist mit einem 7,1-MP-Sensor ausgestattet und produziert realistische Bilder mit einer Auflösung von 3200x2200 px. Die Kamera wird für die Verwendung mit 4-, 10-, 20- und 40-fachen Objektiven empfohlen. Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera die feineren Details erkennen.
Videos werden mit 51,3 oder 133,8 Bildern pro Sekunden aufgezeichnet, je nach deren Auflösung. Die Videos sind flüssig mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera erleichtert die Arbeit mit sich bewegenden Objekten und eignet sich für Vorführungen im Klassenzimmer.
Die Kamera ist mit einer USB 3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

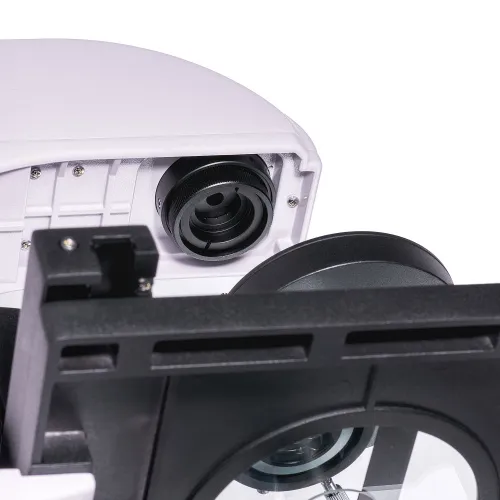

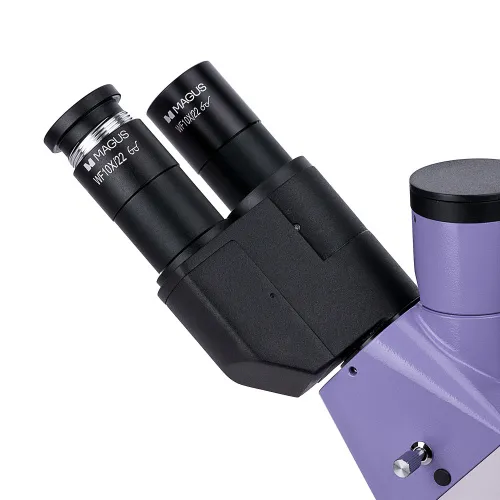

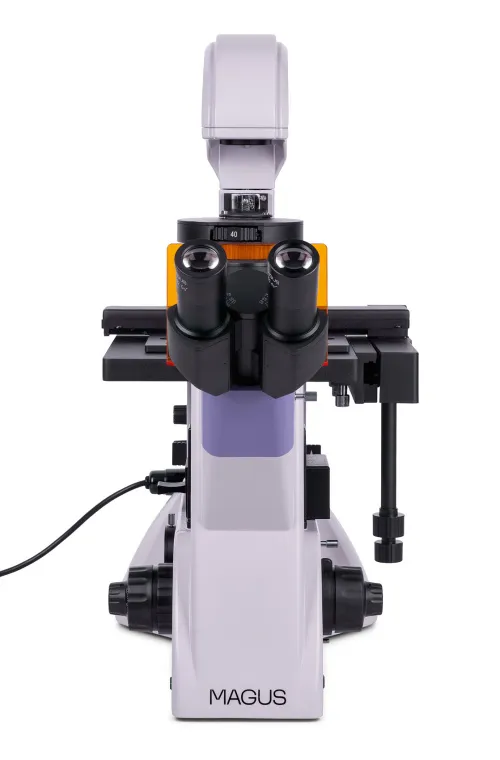

Das Mikroskop ist mit einem Trinokularkopf mit Trinokulartubus ausgestattet. An der Seite des Mikroskops befindet sich ein Kameraanschluss. Dadurch können Sie gleichzeitig eine Digitalkamera und einen Monitor am Mikroskop montieren. Die Strahlenteilung am Trinokularkopf beträgt 100/0 oder 50/50, am Gehäuse – 100/0 oder 0/100. Die Okulartuben sind um 180° drehbar, so dass Sie den Augenabstand an den Benutzer anpassen können.

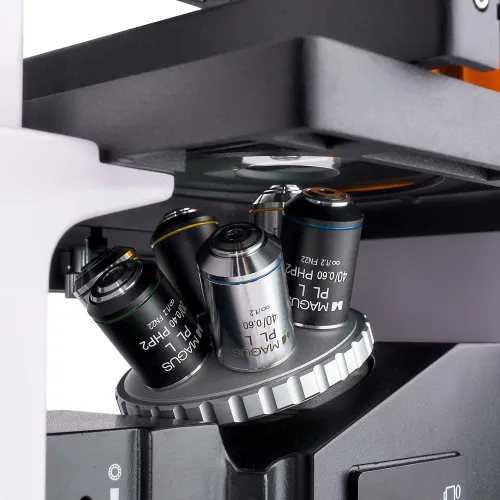

Der drehbare Objektivrevolver befindet sich auf dem Stand unter dem Objekttisch. Er hat sechs freie Anschlüsse für die Montage von Objektiven. Drei Phasenkontrastobjektive sowie drei Fluo- und Hellfeldobjektive sind im Lieferumfang enthalten. Es gibt plan-achromatische Objektive mit großem Arbeitsabstand, die für Laborgeräte mit einer Bodenstärke von 1,2 mm ausgelegt sind.

Beleuchtung

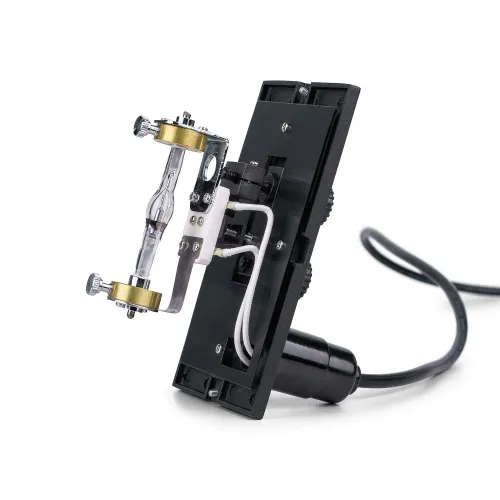

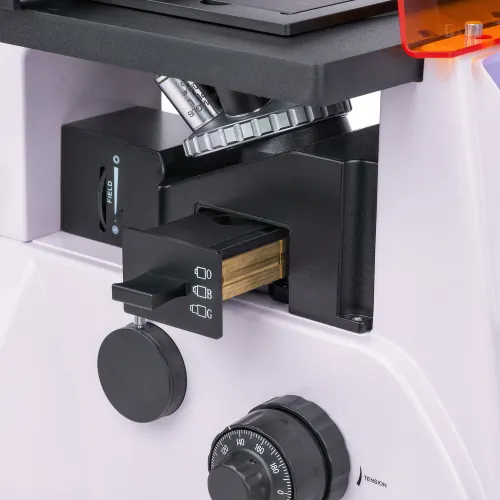

Die Auflichtquelle ist eine 100-W-Quecksilberlampe. Sie ist im Lampengehäuse untergebracht, um eine bessere Wärmeableitung und ein geringeres Überhitzungsrisiko während langer Betriebszeiten zu gewährleisten. Das Lampengehäuse verfügt über eine breite Palette von Wellenlängen und Peaks, die das Arbeiten mit einer Vielzahl von Fluoreszenzfarbstoffen ermöglichen. Fluoreszenzfilter: ultraviolett (UV), violett (V), blau (B) und grün (G). Die Quecksilberlampe leuchtet hell, bietet gute Sichtbarkeit und kann bei Bedarf leicht ausgetauscht werden.

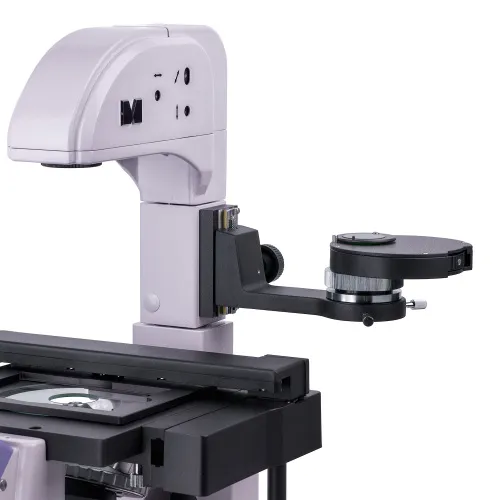

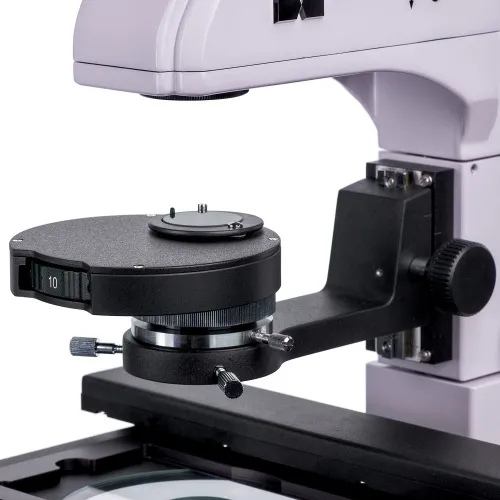

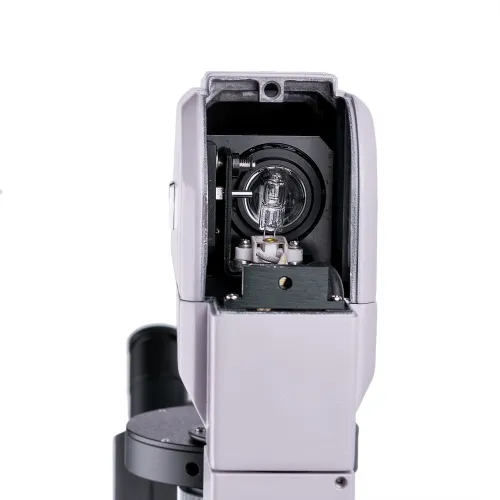

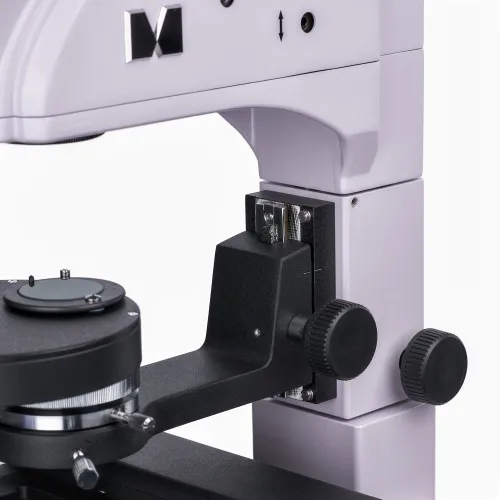

Das Durchlicht wird von einer 30-W-Halogenlampe erzeugt. Sie leuchtet hell und das Lichtspektrum ist warm. Daher ist das Beobachten mit jedem Objektiv effizient und angenehm für die Augen. Das Mikroskop verfügt über einen Phasenkontrastkondensor mit vier Anschlüssen: Einer wird für das Hellfeld verwendet, die anderen drei sind für 10-, 20- und 40-fache Phasenkontrastobjektive. Die Phasenringe können zentriert werden. Durch Drehen der Scheibe kann man von Hellfeld auf Phasenkontrast und wieder zurück schalten. Das ist praktisch für die Forschung, denn es spart Zeit bei der Arbeit.

Die Köhlersche Beleuchtungsmethode für Durchlicht und Auflicht. Mit dieser Methode erhalten Sie ein klares, scharfes Bild in hoher Auflösung ohne Artefakte und Randabdunkelung.

Objekttisch und Fokussiermechanismus

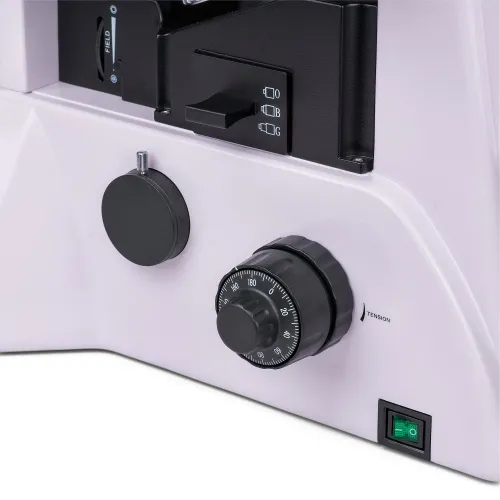

Der Objekttisch ist feststehend und verfügt über einen Mechanismus zum Verschieben von Laborbehältern. Die Laborbehälter können horizontal in zwei zueinander senkrechten Richtungen bewegt werden. Die Bewegung ist präzise und leichtgängig, und das Mikroskop ist mit vier Schalenhaltern ausgestattet, die für die Aufnahme von Behältern unterschiedlicher Größe geeignet sind. Die Fokussierung des Mikroskops wird über Grob- und Feintriebe eingestellt. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe befinden sich koaxial auf beiden Seiten des Mikroskopstands.

Zubehör

Die Produktlinie umfasst weiteres Zubehör für das Mikroskop MAGUS Lum V500: Okulare, Digitalkameras und Kalibrierungsobjektträger.

Hauptmerkmale des Mikroskops:

• Fluoreszenzmikroskopie im Auflicht sowie Hellfeld- und Phasenkontrastmikroskopie im Durchlicht
• Möglichkeit zur Betrachtung von Proben in Laborbehältern bis zu 55 mm sowie bis zu 165 mm Höhe bei geneigtem Stativ
• 100-W-Quecksilberlampe für Auflicht, 30-W-Halogenlampe für Durchlicht; Köhlersche Beleuchtungseinrichtung
• Vier Fluoreszenzfilter: ultraviolett (UV), violett (V), blau (B) und grün (G)
• Trinokularkopf, 180° drehbar. Zwei Optionen für die Montage einer Digitalkamera und eines Monitors: Strahlenteilung 100/0 oder 50/50 (Trinokularkopf), Strahlenteilung 100/0 oder 0/100 (am Mikroskop)
• Objekttisch mit Schalenhaltern für Laborbehälter mit verschiedenen Durchmessern
• Phasenkontrastkondensor mit einer Hellfeldblende und drei Phasenkontrastblenden

Hauptmerkmale der Kamera:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- oder 40-fachen Objektiven
• 7,1 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, ermöglicht Ihnen die Kamera, feinere Details zu erkennen
• 51,3 und 133,8 Bilder pro Sekunde bei Auflösungen von 3200x2200 px und 1584x1100 px für die Untersuchung von sich bewegenden Objekten, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen, so dass lange Verschlusszeiten beim Fotografieren möglich sind
• Global Shutter für schnelles Auslesen des Signals vom Sensor, erhöhte Bildhelligkeit, keine falschen optischen Effekte bei der Beobachtung von sich bewegenden Objekten

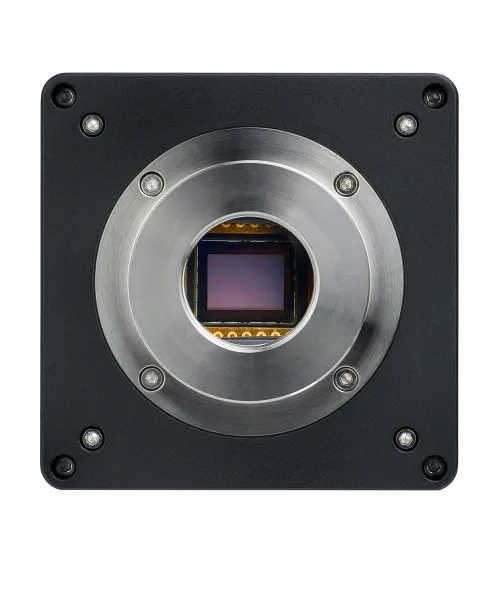

• Der monochrome CMOS-Sensor mit Hintergrundbeleuchtung von SONY Exmor sorgt für einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder

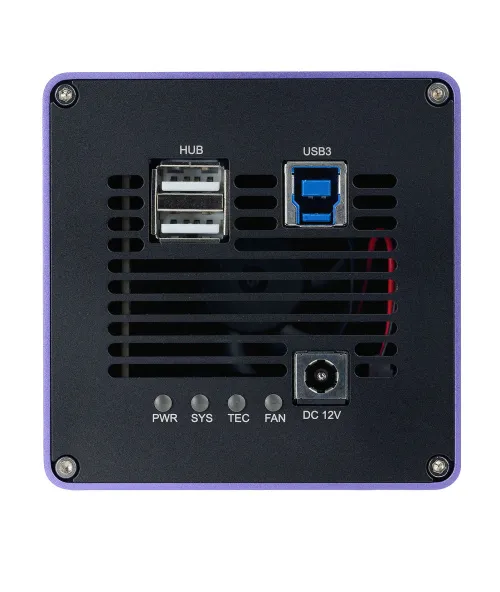

• USB 3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

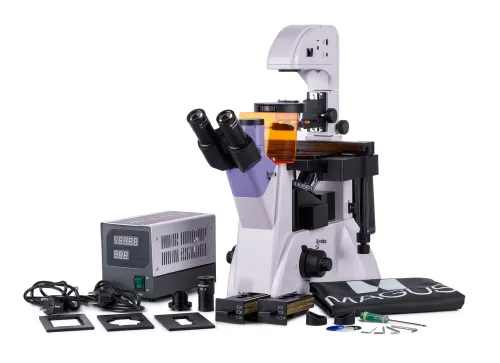

Lieferumfang:

• MAGUS CLM90 Digitalkamera (Digitalkamera, USB-Kabel, Adapter 12 V, 3 A ,Koffer, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Fluoreszenz-Einheiten
• Quecksilberlampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PLL 10-fach/0,25 AA 4,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PLL 20-fach/0,40 AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PLL 40-fach/0,60 AA 3,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PLL 10-fach/0,25 PHP2 AA 4,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PLL 20-fach/0,40 PHP2 AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PLL 40-fach/0,60 PHP2 AA 3,5 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• UV-Schild
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Stromversorgung für Quecksilberlampengehäuse
• Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Kalibrierungsobjektträger
