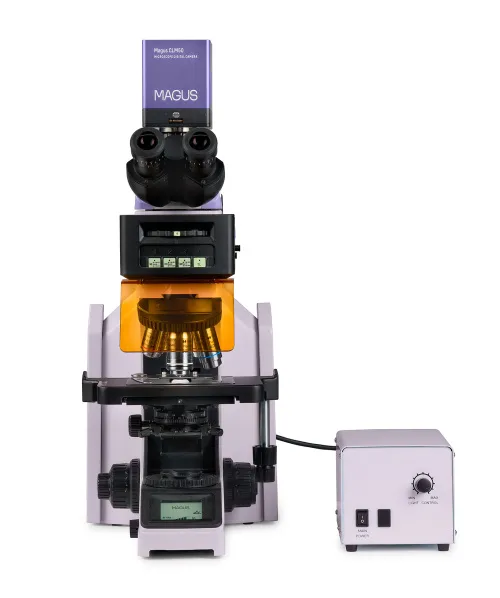

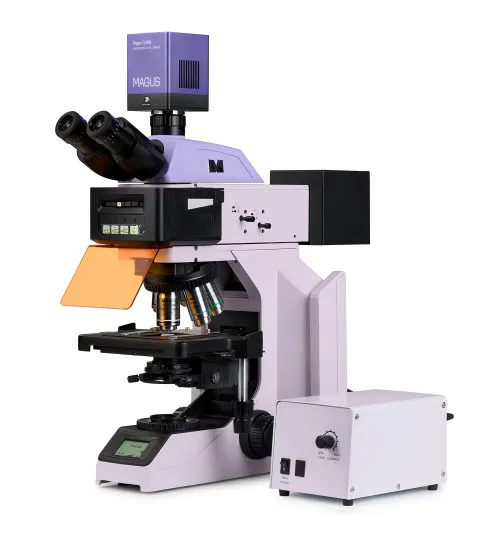

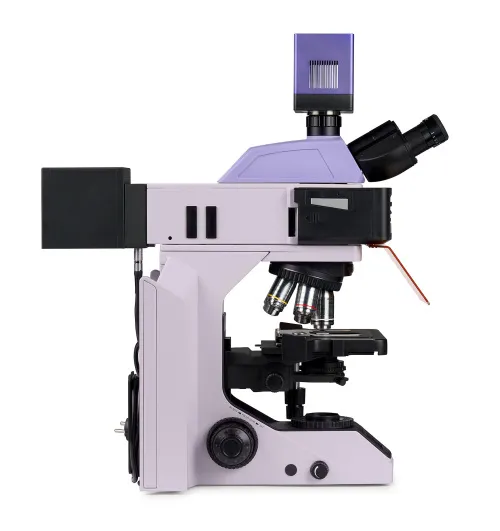

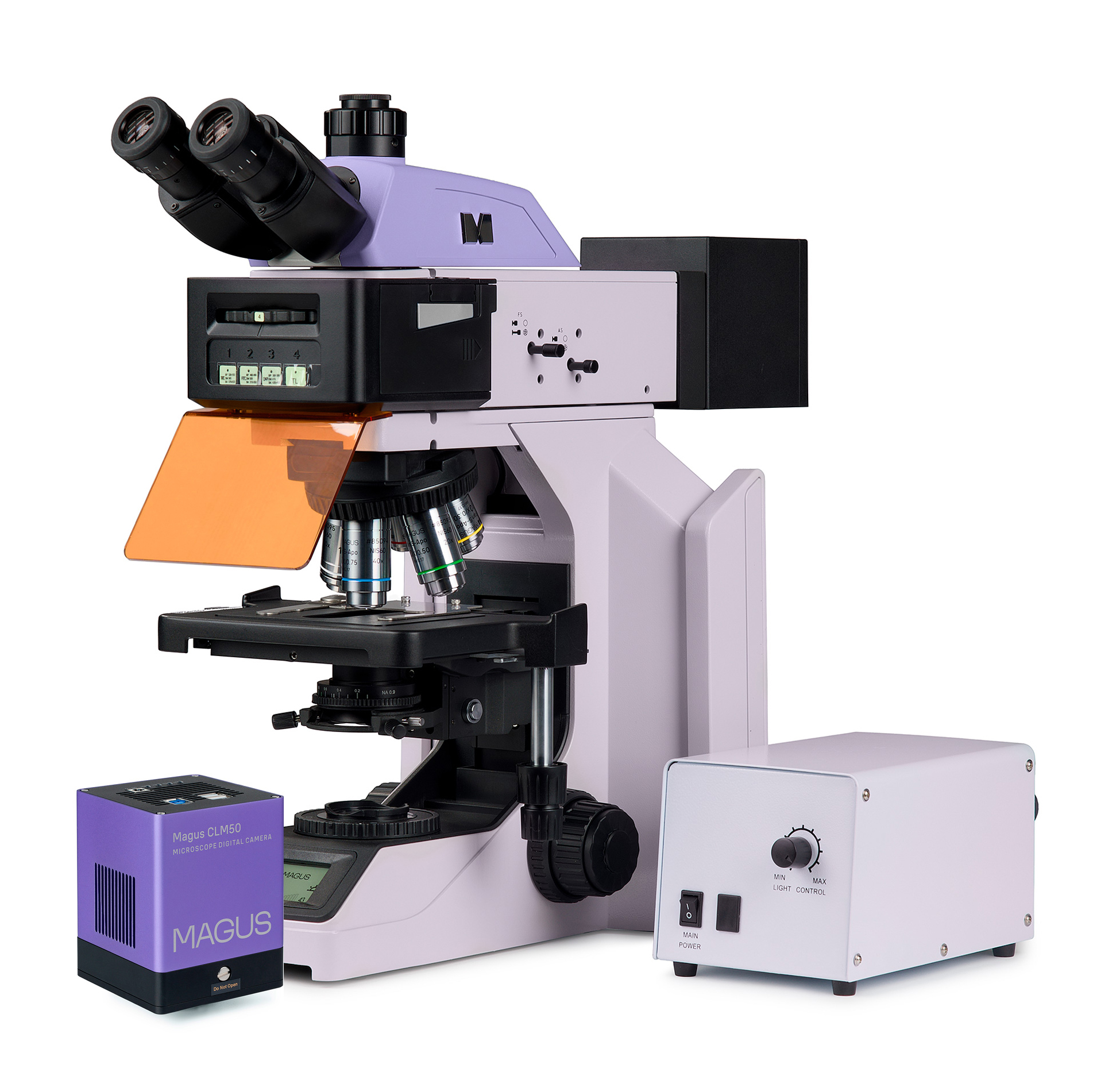

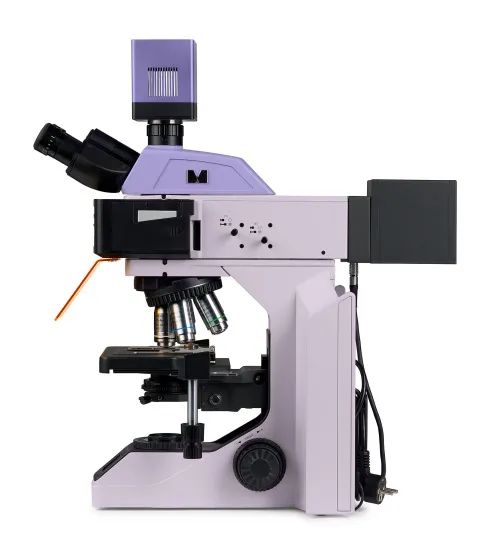

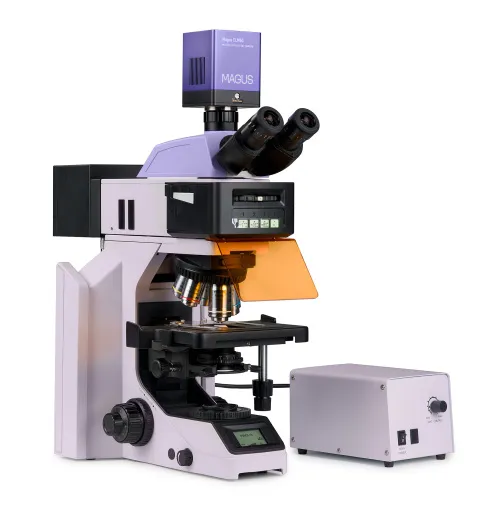

MAGUS Lum D470L Fluoreszenz-Digitalmikroskop

Ein Forschungsmikroskop zur Untersuchung von Proben im Auflicht unter Verwendung von Fluoreszenz sowie im Hellfeld mit Durchlicht. Die Installation von optionalem Zubehör ermöglicht Dunkelfeld-, Phasenkontrast-, Differentialinterferenzkontrast- und Polarisationstechniken. Der codierte Objektivrevolver übermittelt Informationen über das ausgewählte Objektiv an das Steuerungssystem. Anhand dieser Daten stellt das Mikroskop für jedes Objektiv automatisch die vom Anwender festgelegte Beleuchtungshelligkeit ein. Die intelligente Beleuchtungssteuerung erhöht den Bedienkomfort zusätzlich und macht eine manuelle Anpassung beim Wechsel der Vergrößerung überflüssig. Die Fluoreszenzmikroskopie basiert auf der Fähigkeit einiger Substanzen zu leuchten, wenn sie mit Licht eines bestimmten Teils des Spektrums bestrahlt werden. Die Auflichtbeleuchtung enthält drei Filterwürfel, die optimale Bedingungen für die Fluoreszenzanregung der häufig verwendeten Fluorochrome DAPI, FITC und TRITC sowie deren spektralen Analoga bieten. Das Mikroskop ist mit einer 1,7-Megapixel-Kamera und einer USB-3.0-Schnittstelle ausgestattet. Die Kamera wird an einen Computer angeschlossen und zeigt das Bild auf dessen Bildschirm an. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen. Das Mikroskop wird in medizinischen Einrichtungen und Labors, Forschungs- und forensischen Zentren, Industrie- und Umweltorganisationen, Pharmaunternehmen sowie Bildungseinrichtungen eingesetzt.

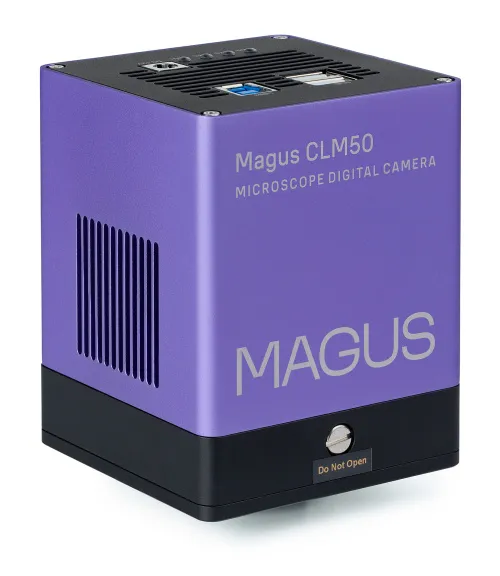

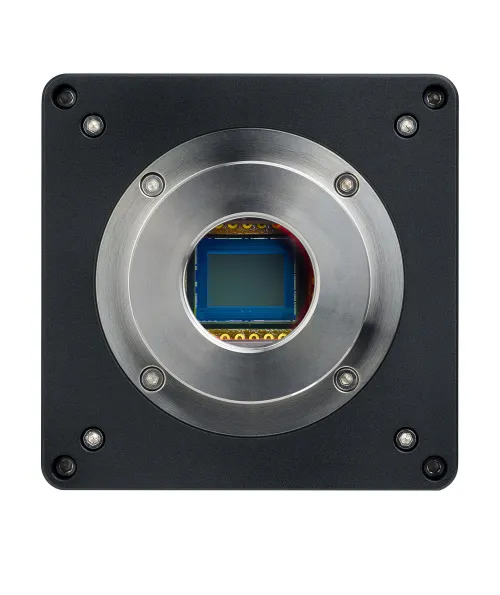

Digitalkamera

Die MAGUS CLM50 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden. Die großen Pixel mit einer Größe von 9x9 µm sorgen für eine hohe Lichtempfindlichkeit, was insbesondere bei schwachen Fluoreszenzsignalen von Bedeutung ist. Die Kamera ist mit einem 1,7-Megapixel-Sensor ausgestattet, der mit einer Auflösung von 1600x1100 Pixel ein realistisches Bild erzeugt. Videos werden mit 33 Bildern pro Sekunde bei maximaler Auflösung aufgezeichnet. Die Videos sind flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera ermöglicht ein komfortables Arbeiten mit bewegten Objekten und eignet sich für Demonstrationen im Unterricht. Die Kamera ist mit einer USB-3.0-Schnittstelle ausgestattet. Die Datenübertragungsrate ist zehnmal schneller als bei USB-2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Die Okulartuben lassen sich anheben und absenken, wobei ihre Position durch Drehen um die Achse verändert wird. Der Nutzer kann die Okularhöhe an seine individuelle Körpergröße anpassen. Die Digitalkamera ist im Trinokulartubus montiert. Feste Strahlenteilung: 50/50. Der vertikale Tubus hat eine Vergrößerung von 0,55-fach. Der mitgelieferte C-Mount-Adapter verändert die Bildvergrößerung nicht (1-fach). Daher wird das Bild mit einer Vergrößerung von 0,55-fach auf den Kamerasensor übertragen. Verwenden Sie bei der Berechnung des Sehfelds und der Bildschirmvergrößerung für jedes Objektiv einen Gesamtfaktor von 0,55-fach. Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

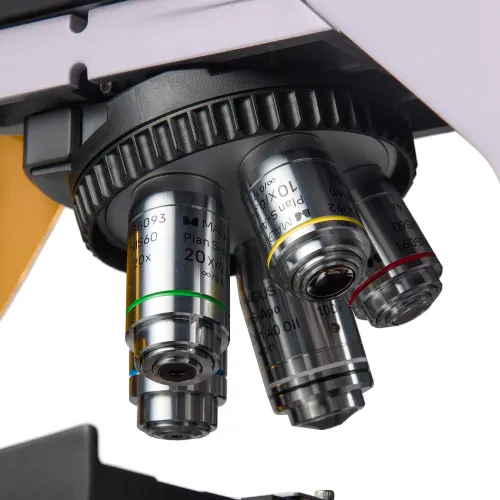

Objektivrevolver

Der codierte Objektivrevolver für fünf Objektive ist nach innen gerichtet: Der Anwender kann das in den Strahlengang eingeführte Objektiv sehen, und der Raum über dem Objekttisch ist frei. Oberhalb des Objektivrevolvers befindet sich ein Schlitz mit einer Verschlusskappe für die Installation eines Analysators, von Kompensatoren oder Differentialinterferenzkontrastschiebern.

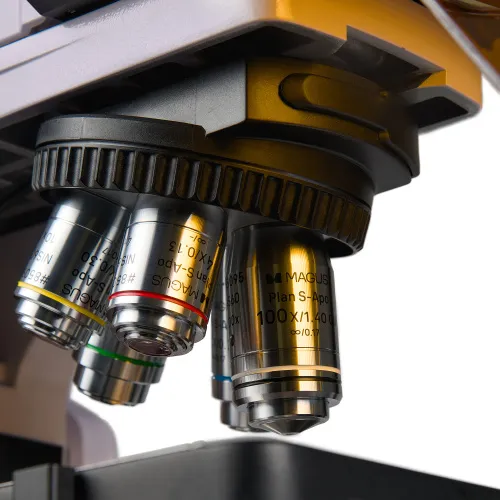

Plan semi-apochromatische Fluoreszenz-Objektive

Die Objektivlinsen bestehen aus Fluorit, einem Mineral mit hoher Transparenz über ein breites Wellenlängenspektrum, ohne Autofluoreszenz und Doppelbrechung, mit korrigiertem Sekundärspektrum. Die hohe numerische Apertur verbessert das Auflösungsvermögen des Objektivs. Das Bild in den Okularen und durch die Digitalkamera ist reiner, kontrastreicher und heller als bei normalen plan-achromatischen Objektiven. Plan semi-apochromatische Objektive weisen chromatische Aberrationen auf, die für vier Farben korrigiert sind, sphärische Aberrationen, die für drei Farben korrigiert sind, und eine Bildfeldwölbung, die für 90 % des Durchmessers des Sehfelds korrigiert ist. Das Objektiv mit 4-facher Vergrößerung ist für die Arbeit mit Proben mit oder ohne Deckglas ausgelegt. Die Objektive mit 10-, 20-, 40- und 100-facher Vergrößerung werden zur Beobachtung von Proben mit einem 0,17 mm dicken Deckglas verwendet. Das 100-fach vergrößernde Objektiv unterstützt das Ölimmersionsverfahren. Alle Objektive sind für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm.

Konstante, angenehme Helligkeit im Durchlicht bei Vergrößerungswechsel

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Helligkeit des Okularbildes stark zunimmt. Das MAGUS Lum D470L, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Die optimale Helligkeitsstufe wird automatisch für jedes Objektiv umgeschaltet, wodurch unerwartete Helligkeitsänderungen beim Wechsel der Vergrößerung vermieden werden. Diese Funktion optimiert den Arbeitsablauf, verringert die Ermüdung der Augen und erhöht den Komfort bei längerer Nutzung.

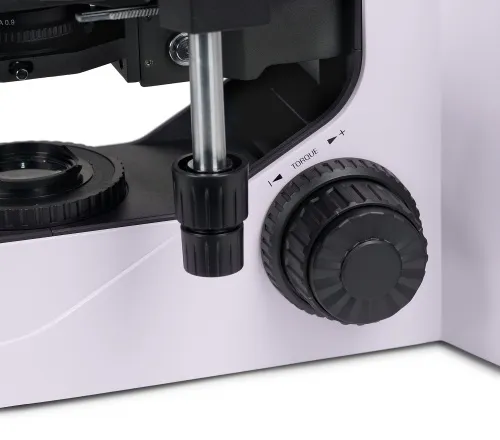

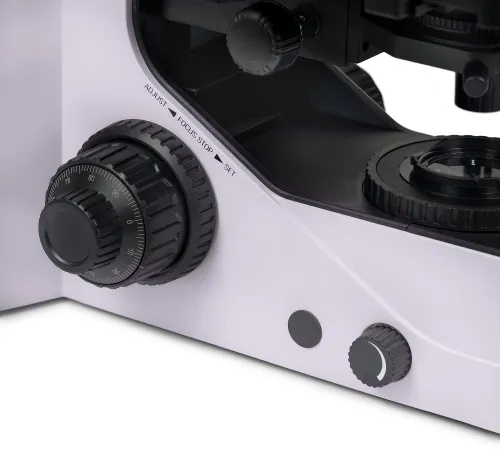

Fokussiermechanismus

Bei einer großen Anzahl von Proben verwendet der Anwender immer wieder den Feintrieb für seine Arbeit. Um die Belastung der Handgelenke zu verringern, verwendet das Mikroskop einen reaktionsschnellen Mechanismus mit sanfter Bewegung. Der Feintrieb hat spezielle Rillen für Ihre Finger. Der leichtgängige Feintrieb reduziert die Ermüdung der Hand bei längeren Arbeitssitzungen. Das Mikroskop ist mit tief liegenden koaxialen Grob- und Feintrieben ausgestattet. Der Forscher kann seine Hände auf den Tisch legen und eine bequeme Position vor dem Mikroskop einnehmen. Der Arretierknopf des Grobtriebs hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus. Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

Objekttisch

Der Objekttisch verfügt über keine X-Achsen-Zahnstange, was den Bedienkomfort verbessert. Der Riemenantrieb ermöglicht eine reibungslose Bewegung der Probe. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden. Der lange Steuergriff des Objekttisches sorgt für den Komfort des Anwenders: Die Hand ruht ohne Anstrengung auf dem Tisch.

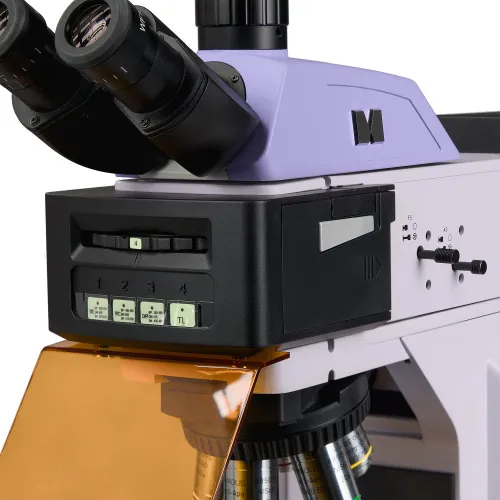

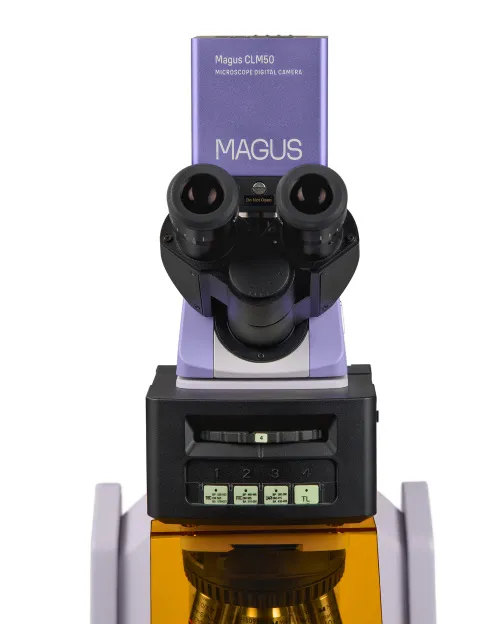

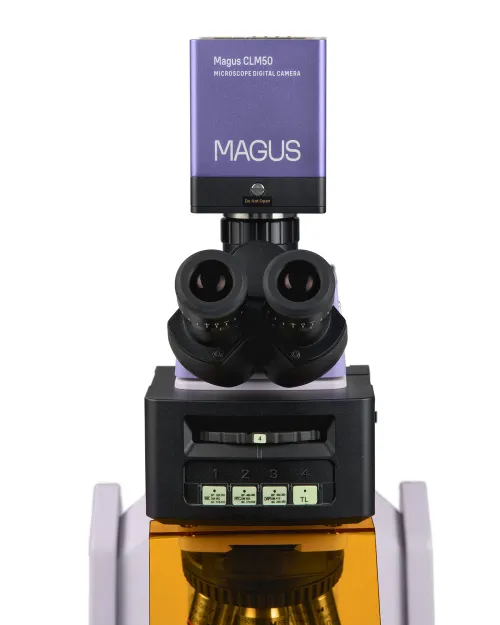

Epi-Fluoreszenzbeleuchtung

Im Inneren des Aufsatzes befindet sich ein vierfacher Filterrevolver mit drei Schmalband-Fluoreszenzfiltern für die Fluorochrome DAPI, FITC und TRITC sowie deren spektrale Analoga. Der gewünschte Filter wird durch Drehen des Rings ausgewählt. Eine Position des Revolvers ist für die Hellfeldbeobachtungen. Eine Feld- und eine Aperturblende ermöglichen die Köhlersche Auflichtbeleuchtung. Die Anregungslichtquellen sind LED. Die LED erreichen sofort die vom Nutzer eingestellte Helligkeit. Sie erwärmen sich auch bei längerem Gebrauch nicht und können bei Bedarf schnell ausgeschaltet werden. Das erleichtert es, von der Hellfeldtechnik zur Fluoreszenz und wieder zurück zu wechseln. Die Lebensdauer der LED beträgt 50.000 Stunden. Für den Einsatz im Hochschulbereich wird die LED-basierte Fluoreszenzbeleuchtung empfohlen, da sie die sicherste Option darstellt und nur minimalen Wartungsaufwand erfordert.

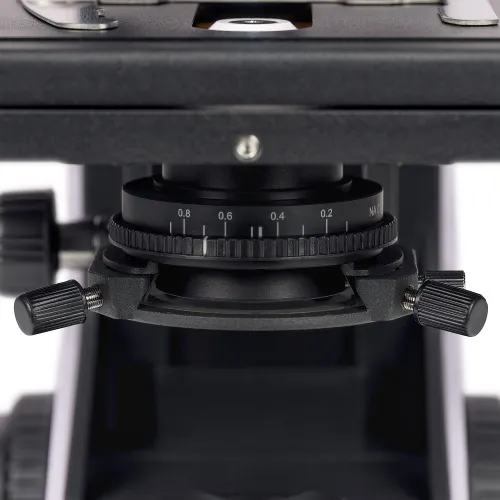

Kondensor

Der Abbe-Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz. Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat eine Aperturmarkierung, und der Ring hat eine Indexmarkierung. Für ein kontrastreiches Bild sollte die Aperturblende mithilfe der Skala und der Indexmarke auf einen Wert eingestellt werden, der geringfügig unter der numerischen Apertur des verwendeten Objektivs liegt.

Durchlichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Mikroskopbeleuchtung hat die Funktion, die Farbtemperatur im Bereich von 3000 K bis 7000 K einzustellen. Der Anwender wählt eine angenehme Farbtemperatur und kann diese bei Bedarf mit nur einem Tastendruck ändern, wenn die Untersuchung der Probe eine Anpassung der Beleuchtung erfordert. Die Lebensdauer der LED beträgt 50.000 Stunden.

Köhlersche Beleuchtung im Durchlicht

Die Lichtquelle befindet sich an der Rückseite der Mikroskopbasis, und das Licht wird über einen Spiegel auf den Kollektor gelenkt. Der Bildkontrast wird mit der Aperturblende des Kondensors eingestellt, während das beleuchtete Bildfeld mit der Feldblende reguliert wird. Die Köhlersche Beleuchtung sorgt für eine gleichmäßige Ausleuchtung des Sehfeldes, verhindert Streulicht und ermöglicht es, das Objektiv bis an seine maximale Auflösung einzusetzen.

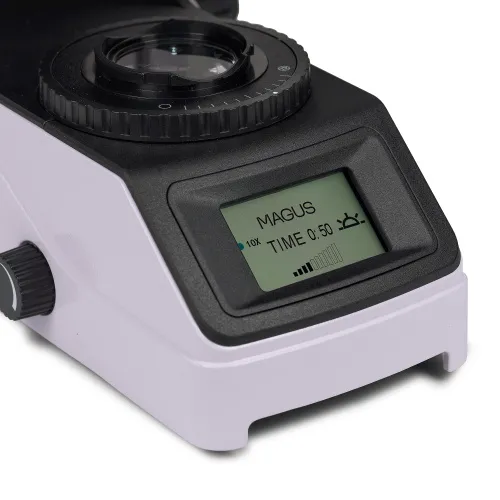

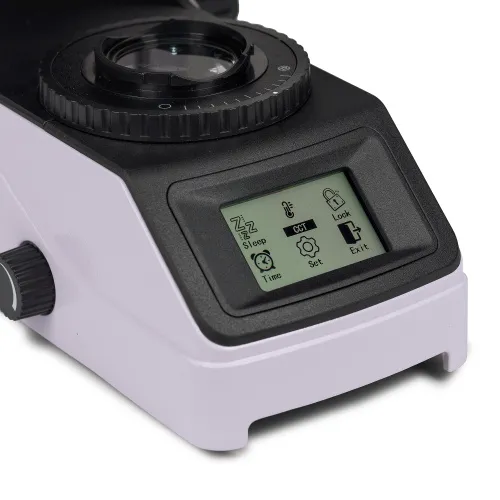

Status-LCD-Display

Auf dem LCD-Display an der Basis des Mikroskops werden die Objektivvergrößerung, die Helligkeit und die Farbtemperatur der Lichtquelle sowie der Betriebsmodus "Sleep" (Schlafmodus) und "Eco" (Ökomodus) angezeigt. Die Funktionen werden über das LCD-Display und einen Multifunktionsregler gesteuert. Der Anwender stellt die Helligkeit und Farbtemperatur der Beleuchtung ein, sperrt die Helligkeitseinstellung und stellt anschließend die Timer für den Schlafmodus und die automatische Abschaltung ein.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle. Das MAGUS Lum D470L bietet dem Anwender Komfort bei der Bedienung. Die verstellbaren Okulartuben ermöglichen eine ergonomische Anpassung der Einblickhöhe und reduzieren die Belastung von Rücken und Nacken. Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen. Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Steuerungshebel des Objekttisches und der Feintrieb in Griffweite befinden. Das Mikroskop ist mit einem speziellen Tragegriff ausgestattet. Das Design für die versteckte Platzierung des Netzteils und des Netzkabels sorgt für einen aufgeräumten Arbeitsplatz und die Sicherheit beim Tragen des Mikroskops und vereinfacht die Aufbewahrung des Geräts.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden. Optionale Objektive bieten zusätzliche Vergrößerung. Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen. Die optionalen Aufsätze für Phasenkontrast, Dunkelfeld, Polarisation und DIC erweitern das Spektrum der mikroskopischen Verfahren und ermöglichen die Untersuchung von Präparaten, die im Hellfeld unsichtbar sind. Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

MAGUS Lum D470L kann als Alternative für die folgenden Modelle erachtet werden: Carl Zeiss Axiolab 5, Leica DM 2000, Leica DM 2000LED, Nikon ECLIPSE Si, Olympus BX 43, Olympus BX 46.

Mikroskopmerkmale:

• Untersuchung von Proben, die Fluoreszenz ausstrahlen, wenn sie mit Anregungslicht bestrahlt werden
• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Trinokularkopf mit vertikalem Tubus zur Installation einer Digitalkamera und Höhenverstellung zur Anpassung an den Anwender; Lichtstrahlteilung 50/50
• Codierter drehbarer Objektivrevolver: Die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Plan-semi-apochromatische Fluoreszenzobjektive mit hoher Auflösungsleistung
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Durchlichtbeleuchtung sowie ein zentrierter und höhenverstellbarer Kondensor mit Objektiv-Aperturmarkierungen
• Intelligentes Durchlicht-Steuerungssystem: automatische Helligkeitsauswahl, Sperre für die Helligkeitsanpassung, automatischer Abschalttimer, LCD-Display für den Betriebsstatus
• Objekttisch ohne X-Achsen-Positionierrack und mit langem Steuergriff für bequeme Bedienung

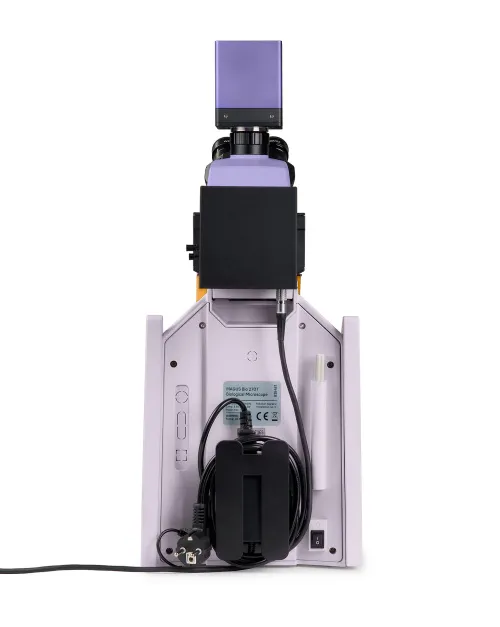

• Ergonomisches Stativ mit Tragegriff und versteckter Platzierung des Netzkabels und des Netzadapters
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Für Fluoreszenz- und Dunkelfeldbeobachtungen
• Die Auflösung von 1,7 MP ist optimal für die Arbeit mit Objektiven mit hoher Vergrößerung. Die großen Pixel mit einer Größe von 9x9 µm sorgen für eine hohe Lichtempfindlichkeit und ein geringes Rauschen
• 33 Bilder pro Sekunde für die Untersuchung von sich bewegenden Objekten, die Aufnahme von Videos und die Bewegung der Probe ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden
• Global-Shutter für schnelle Signalauslesung vom Sensor, erhöhte Bildhelligkeit und keine falschen optischen Effekte bei der Beobachtung bewegter Objekte
• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder

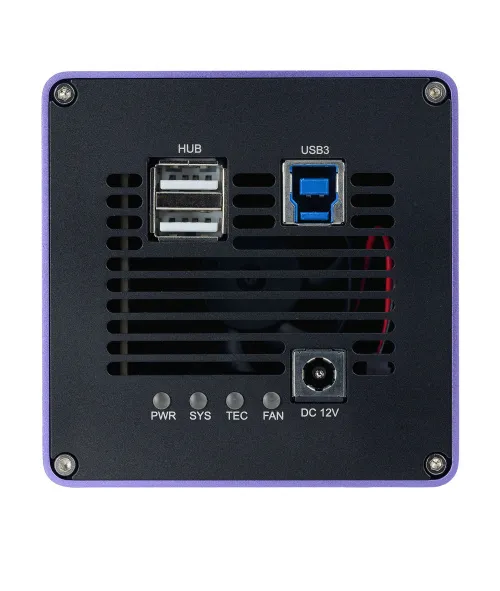

• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Software mit Funktionen zum Aufnehmen von Fotos und Videos, zur Bearbeitung und Anzeige von Bildern auf einem externen Bildschirm sowie zur Messung von Längen- und Winkelmaßen

Lieferumfang:

• MAGUS CLM50 Digitalkamera (Digitalkamera, USB-Kabel, Netzteil, Transportkoffer, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit Durchlichtquelle, Fokussiermechanismus, LCD-Display und Objektivrevolver
• Objekttischhalter mit Kondensorhalterung
• Objekttisch mit Probenhalter
• Abbe-Kondensor
• Epi-Fluoreszenzbeleuchtung
• FITC/TRITC/DAPI-Fluoreszenzfilterwürfel
• Lampengehäuse mit LED
• Trinokularer Mikroskopkopf
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 4-fach/0,13 ∞/– AA 17 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 10-fach/0,30 ∞/0,17 AA 16 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 20-fach/0,50 ∞/0,17 AA 2,7 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 40-fach/0,75 ∞/0,17 AA 1,4 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 100-fach/1,40 Öl ∞/0,17 AA 0,18 mm, parfokaler Abstand: 60 mm
• Okular 10-fach/22 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
• Augenmuschel (2 Stk.)
• C-Mount-Adapter
• Mikroskop-Netzteil mit Kabel
• Netzteil für Fluoreszenzaufsatz
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 Öl ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 Wasser ∞/0,17, parfokaler Abstand: 60 mm
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Zentrierteleskop
• Dunkelfeldkondensor NA 0,7–0,9
• Dunkelfeld-Immersionskondensor NA 1,3–1,26
• Differentialinterferenzkontrast-Modul (DIC)
• Motorisierter Epi-Fluoreszenzaufsatz mit LED-Lichtquelle, Fluoreszenzfilterwürfeln und Netzkabel
• Polarisator/Analysator-Set
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
• C-Mount-Adapter
• Monitor und Digitalkamera mit HDMI-Schnittstelle
