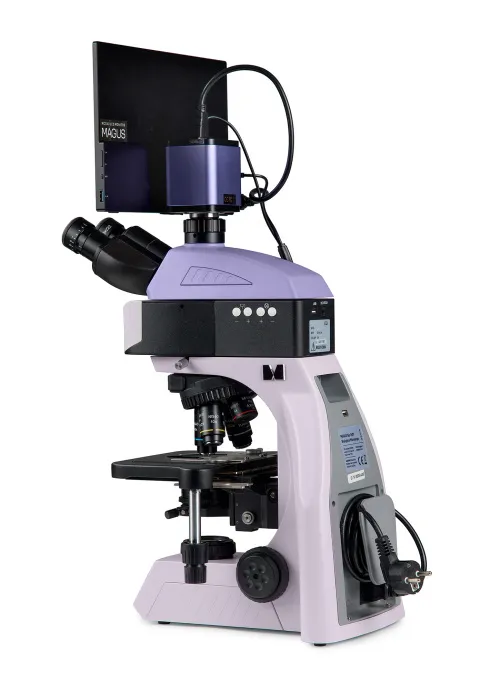

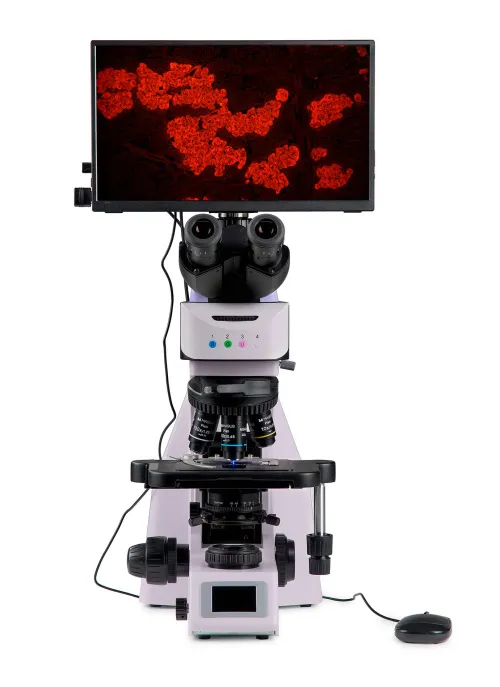

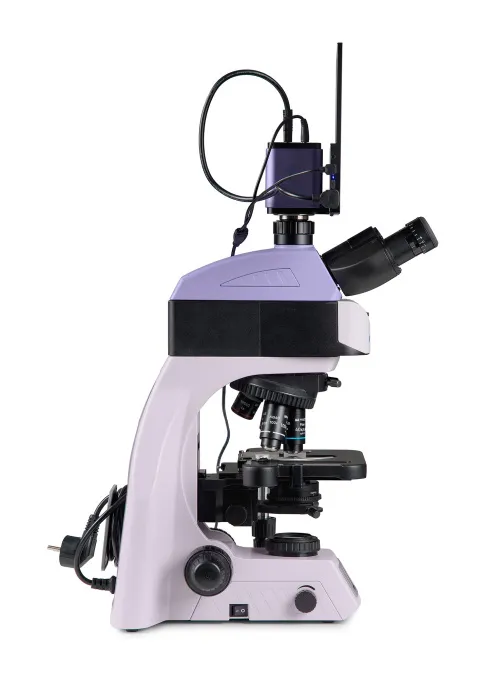

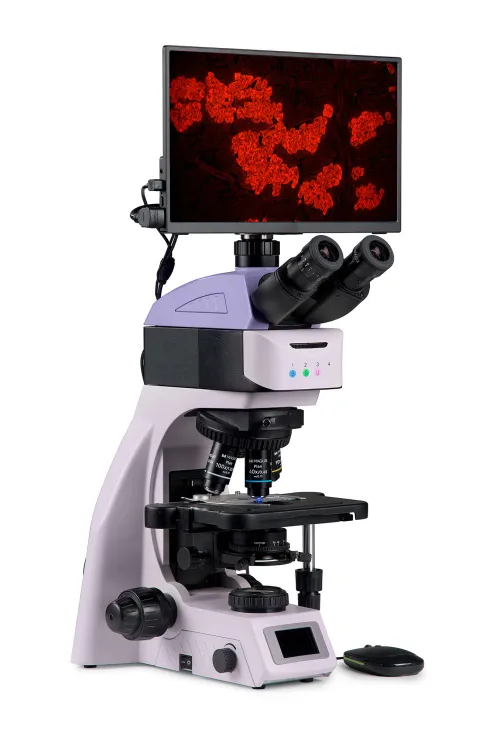

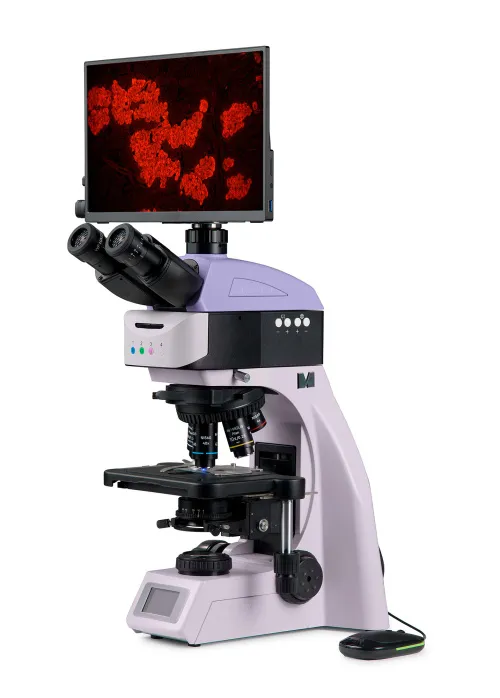

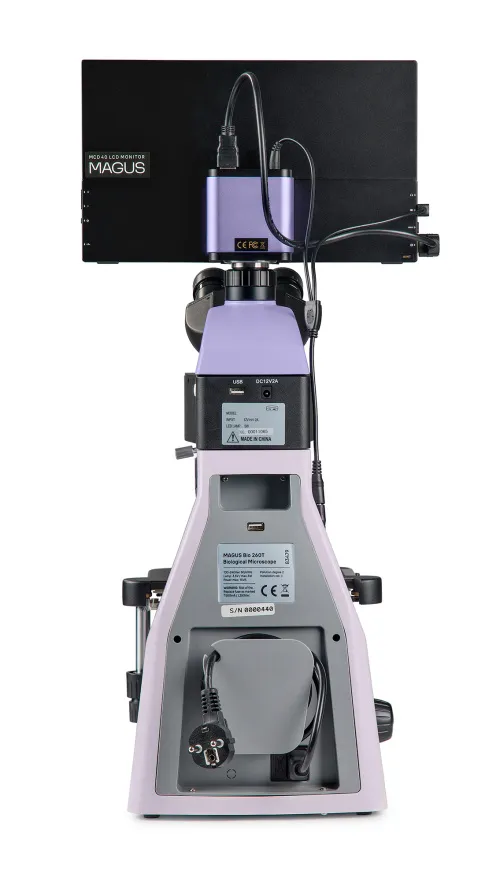

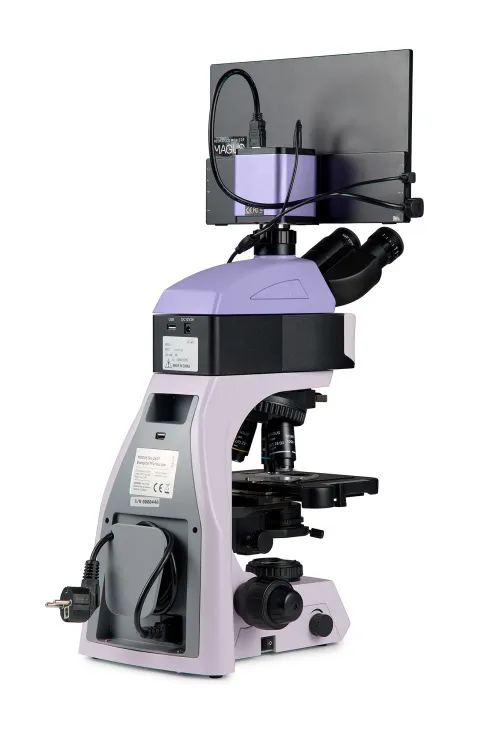

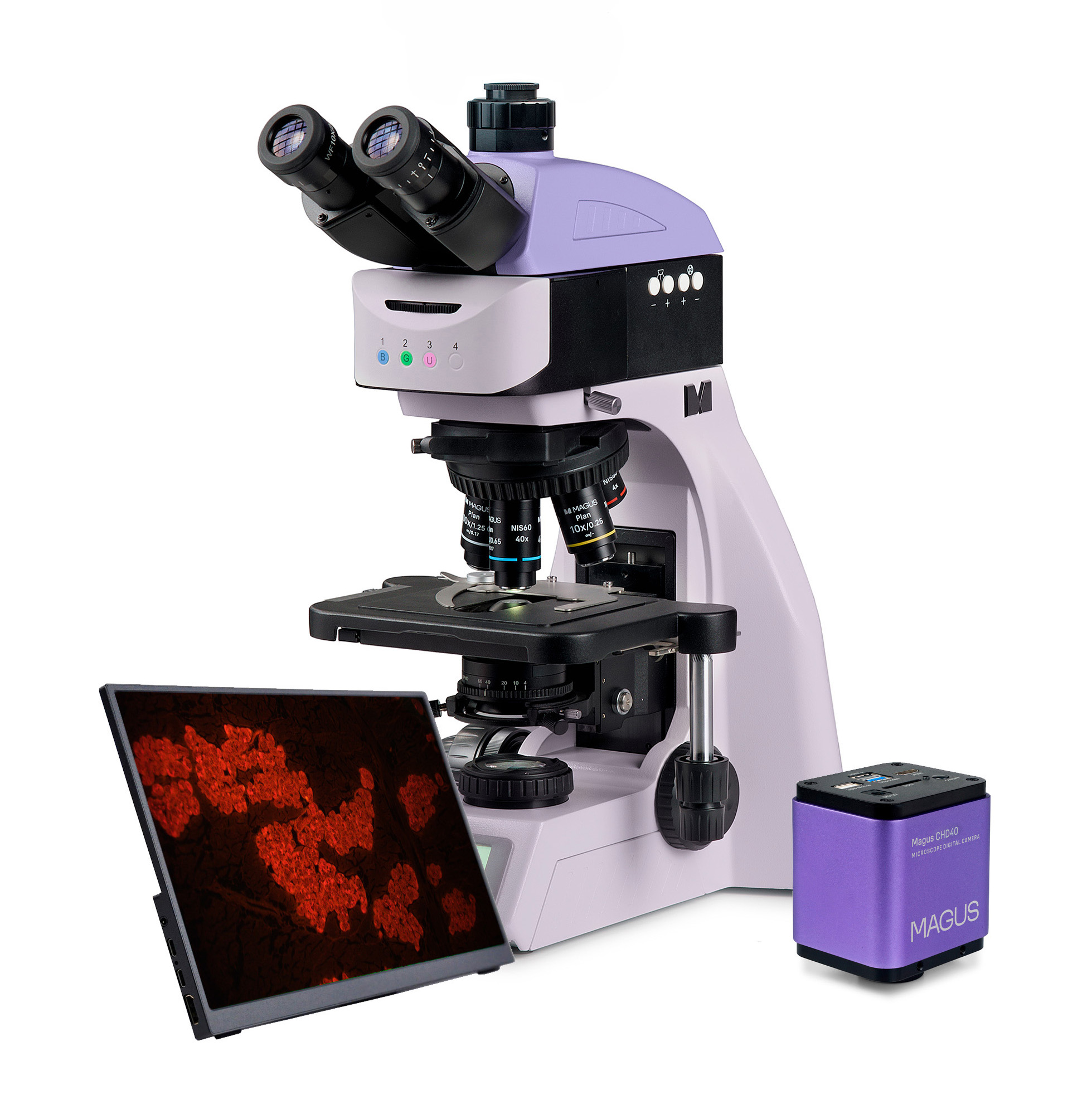

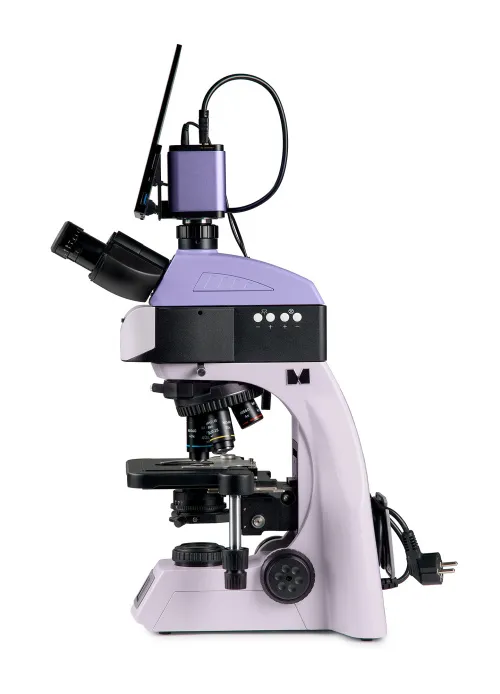

MAGUS Lum D460L LCD Fluoreszenz-Digitalmikroskop

Das Mikroskop ist für die Beobachtung von Proben im Auflicht unter Verwendung der Fluoreszenztechnik und im Durchlicht unter Verwendung der Hellfeldtechnik ausgelegt. Mit optionalem Zubehör können Sie auch die Dunkelfeld-, einfache Polarisations- und Phasenkontrasttechnik nutzen. Der codierte Objektivrevolver hält beim Wechsel der Objektive ein angenehmes Helligkeitsniveau aufrecht. Das intelligente Beleuchtungs-Steuerungssystem des Mikroskops steigert den Komfort und die Geschwindigkeit der täglichen Arbeit des Forschers. Intelligente Funktionen unterstützen Studierende beim Einstieg in den Beruf und beim Sammeln der erforderlichen Berufserfahrung. Die Fluoreszenztechnik beruht auf der Fähigkeit von Substanzen, Licht zu emittieren, wenn sie durch das Licht einer bestimmten Wellenlänge angeregt werden. Mit dem MAGUS Lum D460L werden Proben mit blauem, grünem und ultraviolettem Licht angeregt. Die Wellenlänge des emittierten Lichts ist länger als die Wellenlänge des Anregungslichts. Einige Proben weisen Autofluoreszenz auf, während andere mit Fluorochromen behandelt werden müssen. Es ist mit einer 8-Megapixel-Kamera und drei Videoschnittstellen ausgestattet: HDMI, USB 3.0 und Wi-Fi. Es kann gleichzeitig an mehrere Geräte angeschlossen werden: Bildschirm, Laptop und Desktop-Computer. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen. Der Bildschirm des digitalen Mikroskops hat eine 4K-Auflösung. Das Mikroskop wird in medizinischen Einrichtungen und Labors, Forschungs- und forensischen Zentren, Industrie- und Umweltorganisationen, Pharmaunternehmen sowie Bildungseinrichtungen eingesetzt.

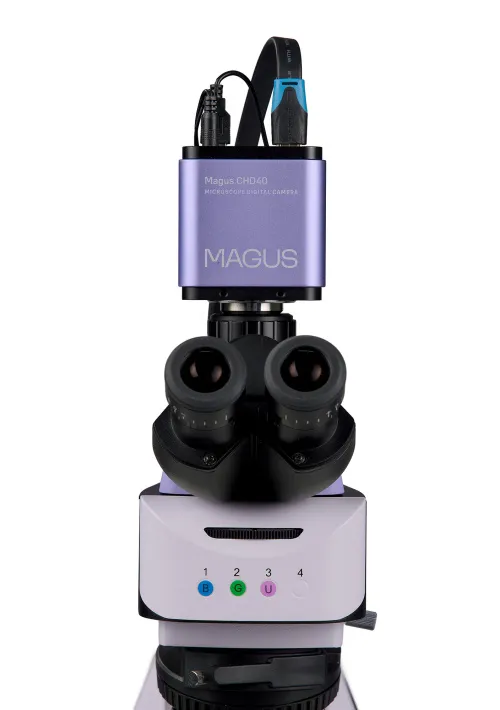

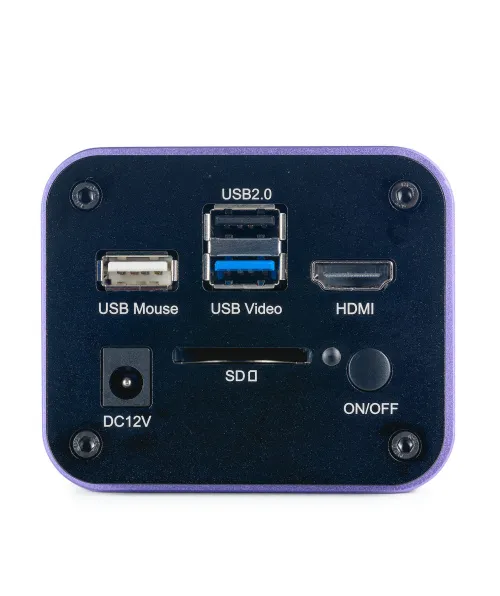

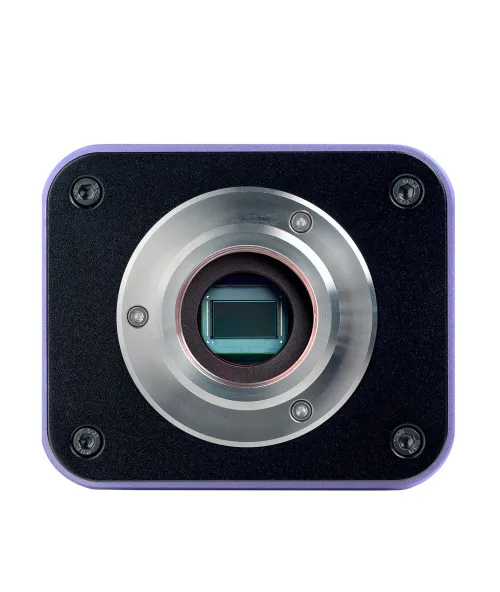

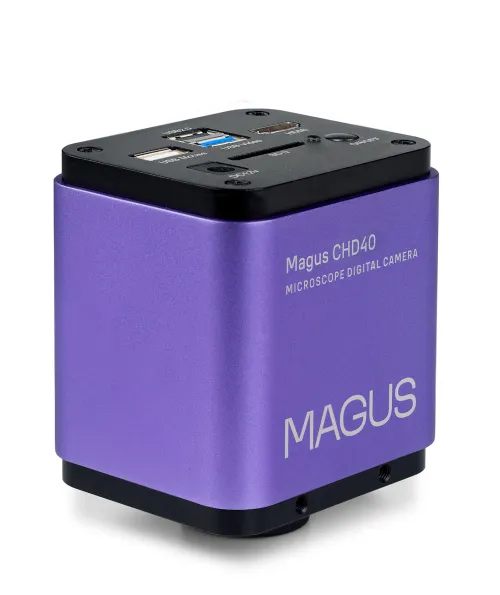

Digitalkamera

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung. Die Kamera mit einem 8-MP-Sensor produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildauflösung Full HD (1920x1080 px). Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Die Verbindung zu einem Computer erfolgt über Wi-Fi oder USB 3.0. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

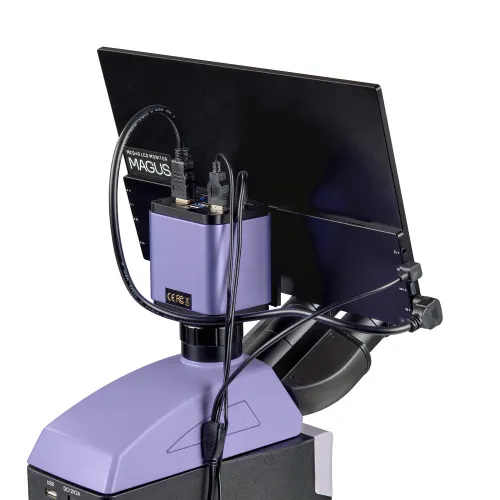

Bildschirm

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er wird an eine am Mikroskop montierte Kamera angeschlossen, um ein Bild in Echtzeit auszugeben. Er ist mit MAGUS HDMI-Kameras mit 4K-Auflösung kompatibel. Die Bildschirmdiagonale beträgt 13,3 Zoll. Der IPS-Sensor liefert ein helles Bild mit großen Betrachtungswinkeln: Auch wenn Sie den Bildschirm aus einem Winkel betrachten, kommt es zu keiner Farbverzerrung. Der Bildschirm kann auf einem Klappständer auf einem Tisch aufgestellt oder direkt an der Kamera befestigt werden, je nachdem, was für den Anwender praktischer ist.

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Die Okulartuben sind um 360° drehbar. Der Nutzer kann die Okularhöhe an seine individuelle Körpergröße anpassen. Die Digitalkamera ist im Trinokulartubus montiert. Das Strahlteilungsverhältnis ist auf 50/50 festgelegt. Der vertikale Tubus bietet eine 0,55-fache Vergrößerung. In Kombination mit dem mitgelieferten 1-fach-Adapter erzielt die Kamera insgesamt eine 0,55-fache Vergrößerung. Verwenden Sie bei der Berechnung des Sehfelds und der Bildschirmvergrößerung für jedes Objektiv einen Gesamtfaktor von 0,55-fach. Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille. Flache Gummiaugenmuscheln schützen die Brillengläser vor Kratzern.

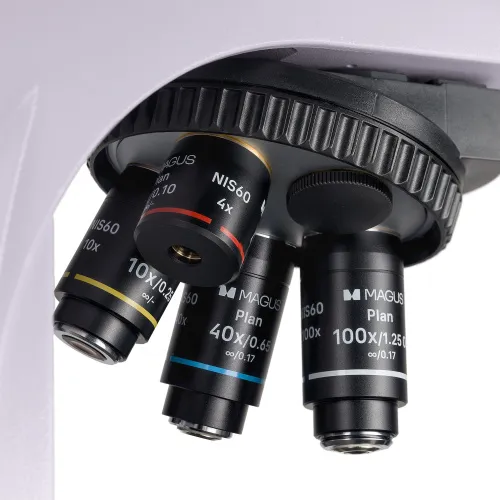

Objektivrevolver und Objektive

Der codierte Objektivrevolver für fünf Objektive ist nach innen gerichtet: Der Anwender kann das in den Strahlengang eingeführte Objektiv sehen, und der Raum über dem Objekttisch ist frei. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen. Der parfokale Abstand beträgt 60 mm. Das 40-fache Objektiv mit seinem verlängerten Arbeitsabstand von 1,5 mm bietet zusätzlichen Schutz für die Frontlinse vor dem Kontakt mit Immersionsöl beim Drehen des Objektivrevolvers. Oberhalb des Revolvers befindet sich ein Anschluss mit einem Stecker für den Analysator.

Konstante, angenehme Helligkeit im Durchlicht bei Vergrößerungswechsel

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Lum D460L LCD, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Lum D460L LCD erhöht den Komfort und spart Zeit, auch wenn Ihre Arbeit häufige Vergrößerungswechsel erfordert.

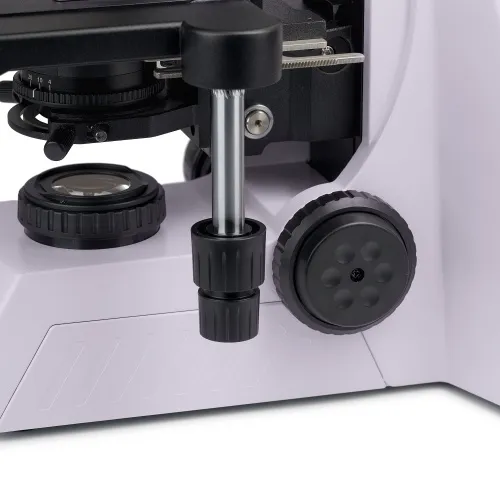

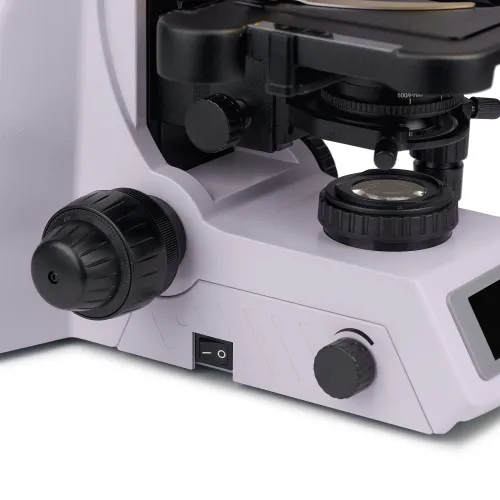

Fokussiermechanismus

Koaxiale Grob- und Feintriebe. Der Grobfokussierknopf befindet sich auf der linken Seite. Die Feinfokussierknöpfe befinden sich auf beiden Seiten, wobei der rechte Knopf spezielle Fingermulden aufweist. Mit dem Ring auf der linken Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

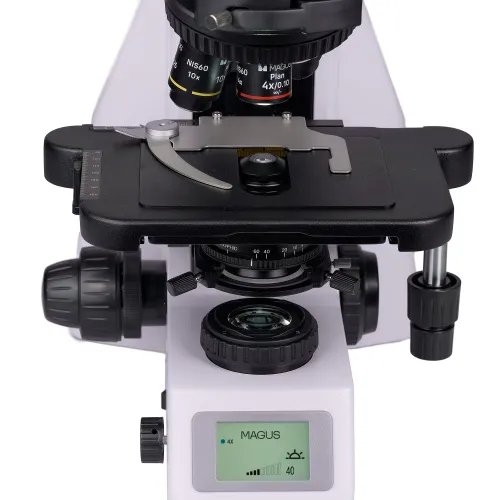

Objekttisch

Der Objekttisch verfügt über keine X-Achsen-Zahnstange, was die Ergonomie verbessert. Der Riemenantrieb ermöglicht eine reibungslose Bewegung der Probe. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden. Der lange Steuergriff des Objekttisches sorgt für den Komfort des Anwenders: Die Hand ruht ohne Anstrengung auf dem Tisch.

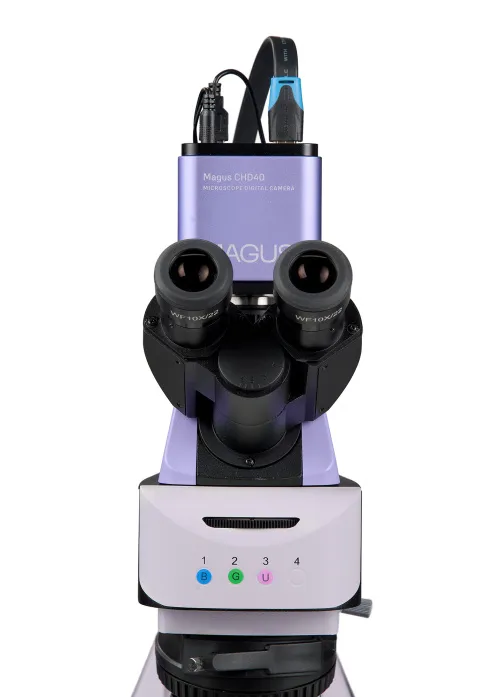

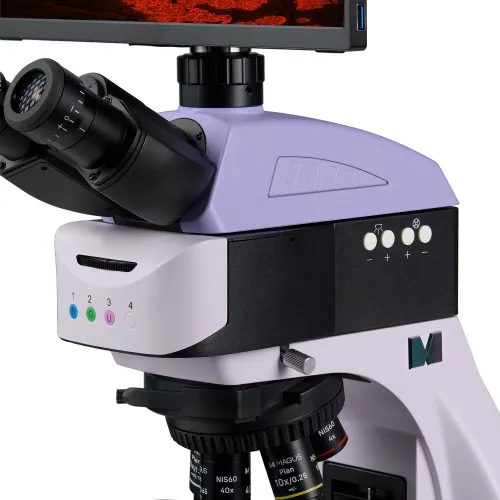

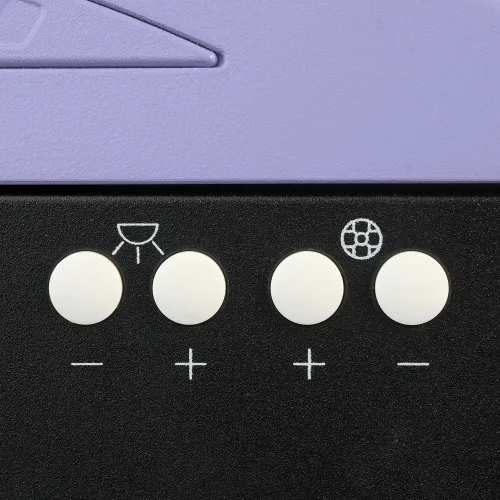

Motorisierter Fluoreszenzaufsatz

Im Inneren des Aufsatzes befindet sich ein drehbarer Revolver mit vier Positionen und drei Breitband-Fluoreszenzfiltern unterschiedlicher Wellenlängen: Blau (B), Grün (G) und Ultraviolett (UV). Der erforderliche Filter wird durch Tastendruck in den Strahlengang eingeführt. Eine Taste am Aufsatz dreht den Revolver im Uhrzeigersinn zum nächsten Filter, die andere Taste dreht den Revolver gegen den Uhrzeigersinn. Eine Position des Objektivrevolvers dient der Hellfeldbeobachtung im Durchlicht. Die Anregungslichtquellen sind LED. Die LED erreichen sofort die vom Nutzer eingestellte Helligkeit. Sie erwärmen sich auch bei längerem Gebrauch nicht und können bei Bedarf schnell ausgeschaltet werden. Das erleichtert es, von der Hellfeldtechnik zur Fluoreszenz und wieder zurück zu wechseln. Die Helligkeit der LED wird über zwei weitere Tasten eingestellt, die sich im selben Bedienbereich wie die Objektivrevolvertasten befinden. Die Lebensdauer der LED beträgt 50.000 Stunden. Für den Einsatz im Hochschulbereich wird die LED-basierte Fluoreszenzbeleuchtung empfohlen, da sie die sicherste Option darstellt und nur minimalen Wartungsaufwand erfordert.

Köhlersche Beleuchtung im Durchlicht

Eine korrekt eingestellte Köhlersche Beleuchtung verbessert die Bildqualität einer Probe. Mit einer solchen Beleuchtung erreichen Sie eine maximale Auflösung auf jedem Objektiv und eine gleichmäßige Ausleuchtung des Sichtfeldes ohne Verdunkelung an den Rändern. Das zu untersuchende Objekt wird scharf abgebildet und die Bildartefakte werden entfernt.

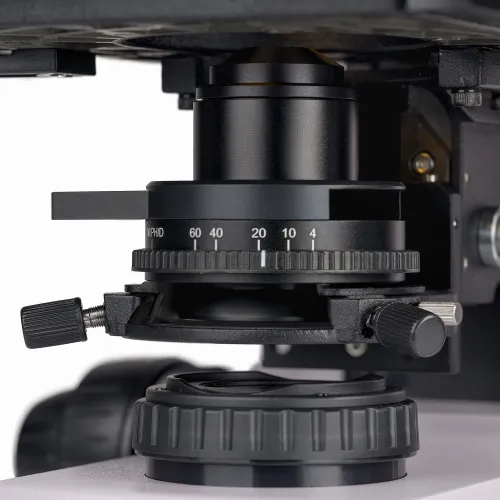

Kondensor

Der Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz. Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat eine Markierung für die Vergrößerung der Objektive, und der Ring hat eine Indikatormarkierung. Um bei jedem Objektiv einen guten Kontrast zu erzielen, empfiehlt es sich, den Ring so zu drehen, dass die Indexmarkierung mit der Vergrößerungsmarkierung des verwendeten Objektivs übereinstimmt. Der Kondensor verfügt über einen Anschluss mit einem Stecker für einen Dunkelfeld- oder Phasenkontrastschieber. Die Installation eines Schiebers spart Zeit beim Wechsel der Beobachtungsmethode.

Durchlichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

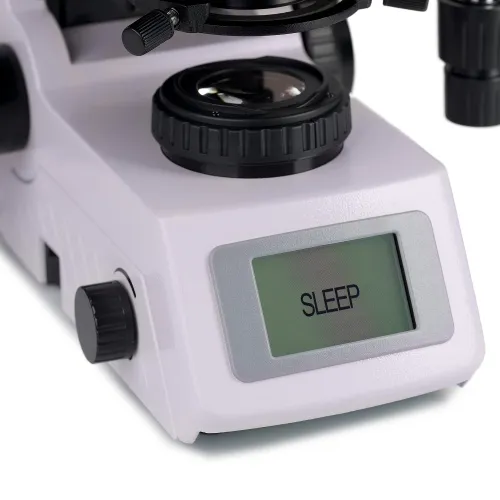

Status-LCD-Display

Auf dem LCD-Display an der Basis des Mikroskops werden die Objektivvergrößerung, die Helligkeit der Lichtquelle sowie der Betriebsmodus "Sleep" (Schlafmodus) und "Eco" (Ökomodus) angezeigt. Mit Hilfe des Bildschirms und zweier Drehknöpfe stellt der Anwender des Mikroskops die Helligkeit ein, sperrt die Helligkeitseinstellung und stellt den Schlafmodus und den automatischen Abschalttimer ein.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle. Das MAGUS Lum D460L LCD bietet dem Anwender Komfort bei der Bedienung. Durch Drehen der Okulartuben kann der Anwender die Betrachtungshöhe anpassen, um Rücken- und Nackenverspannungen vorzubeugen. Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen. Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Steuerungshebel des Objekttisches und der Feintrieb in Griffweite befinden. Das Mikroskop ist mit einem speziellen Tragegriff ausgestattet. Das Design für die versteckte Platzierung des Netzkabels sorgt für Ordnung am Arbeitsplatz und die Sicherheit beim Tragen des Mikroskops und vereinfacht die Aufbewahrung des Geräts.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden. Optionale Objektive bieten zusätzliche Vergrößerung. Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen. Das Phasenkontrastgerät, der Dunkelfeldschieber und das Polarisator-/Analysatorset bieten zusätzliche Kontrasttechniken, mit denen Sie Proben untersuchen können, die im Hellfeld nicht sichtbar sind. Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

MAGUS Lum D460L LCD ist eine Alternative für die folgenden Modelle: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Mikroskopmerkmale:

• Untersuchung von Proben, die Fluoreszenz ausstrahlen, wenn sie mit Anregungslicht bestrahlt werden
• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Trinokularkopf mit Höhenverstellung zur Anpassung an den Betrachter und einem vertikalen Tubus zur Befestigung einer Digitalkamera mit einer 50/50-Strahlenteilung
• Codierter drehbarer Objektivrevolver: Die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Beleuchtung im Durchlicht, zentrierter und höhenverstellbarer Kondensor mit Objektiv-Vergrößerungsmarkierungen
• Intelligentes Durchlicht-Steuerungssystem: automatische Helligkeitsauswahl, Sperre für die Helligkeitsanpassung, automatischer Abschalttimer, LCD-Display für den Betriebsstatus
• Objekttisch ohne X-Achsen-Positionierrack und mit langem Steuergriff für bequeme Bedienung
• Ergonomisches Stativ mit Tragegriff und versteckter Platzierung des Netzkabels
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde mit jeder Videoausgangsschnittstelle für die Beobachtung von sich bewegenden Objekten, die Aufzeichnung von Videos und das Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung

Bildschirmfunktionen:

• Die 4K-Auflösung liefert äußerst detaillierte, klare und realistische Bilder
• Der IPS-Sensor erzeugt ein helles und gesättigtes Bild mit weiten vertikalen und horizontalen Betrachtungswinkeln
• Kann je nach Bedarf des Anwenders an der Kamera oder am Tisch montiert werden

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-3.0-Kabel (2 m) USB-Maus, 32 GB SD-Speicherkarte, 12 V/1 A (Euro) Netzteil, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Stativ mit integriertem Netzteil, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Motorisierter Fluoreszenzaufsatz
• B/G/UV-Fluoreszenzfilterwürfel
• Trinokularer Mikroskopkopf
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,65 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,25 (Öl) ∞/0,17 (federbelastet), parfokaler Abstand: 60 mm
• Okular 10-fach/22 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
• Augenmuschel (2 Stk.)
• C-Mount-Adapter
• Mikroskop-Stromversorgungskabel
• Netzteil für Fluoreszenzaufsatz
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16mm Okular (2 Stk.)
• 15-fach/16mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 Öl ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 ∞/0,17 Wasser, parfokaler Abstand: 60 mm
• Satz plan semi-apochromatischer Fluoreszenz-Objektive: 4-, 10-, 20-, 40-, 100-fach (Öl); ∞/0,17; parfokaler Abstand 60 mm
• Phasenkontrastgerät: Set mit Phasenschiebern, Hilfszentrierfernrohr, Set mit Phasenobjektiven
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Hilfszentrierteleskop
• Dunkelfeld-Schieberegler
• Trocken-Dunkelfeldkondensor NA 0,7–0,9
• Öl-Dunkelfeldkondensor NA 1,3–1,26
• Polarisator/Analysator-Set
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
• C-Mount-Adapter
