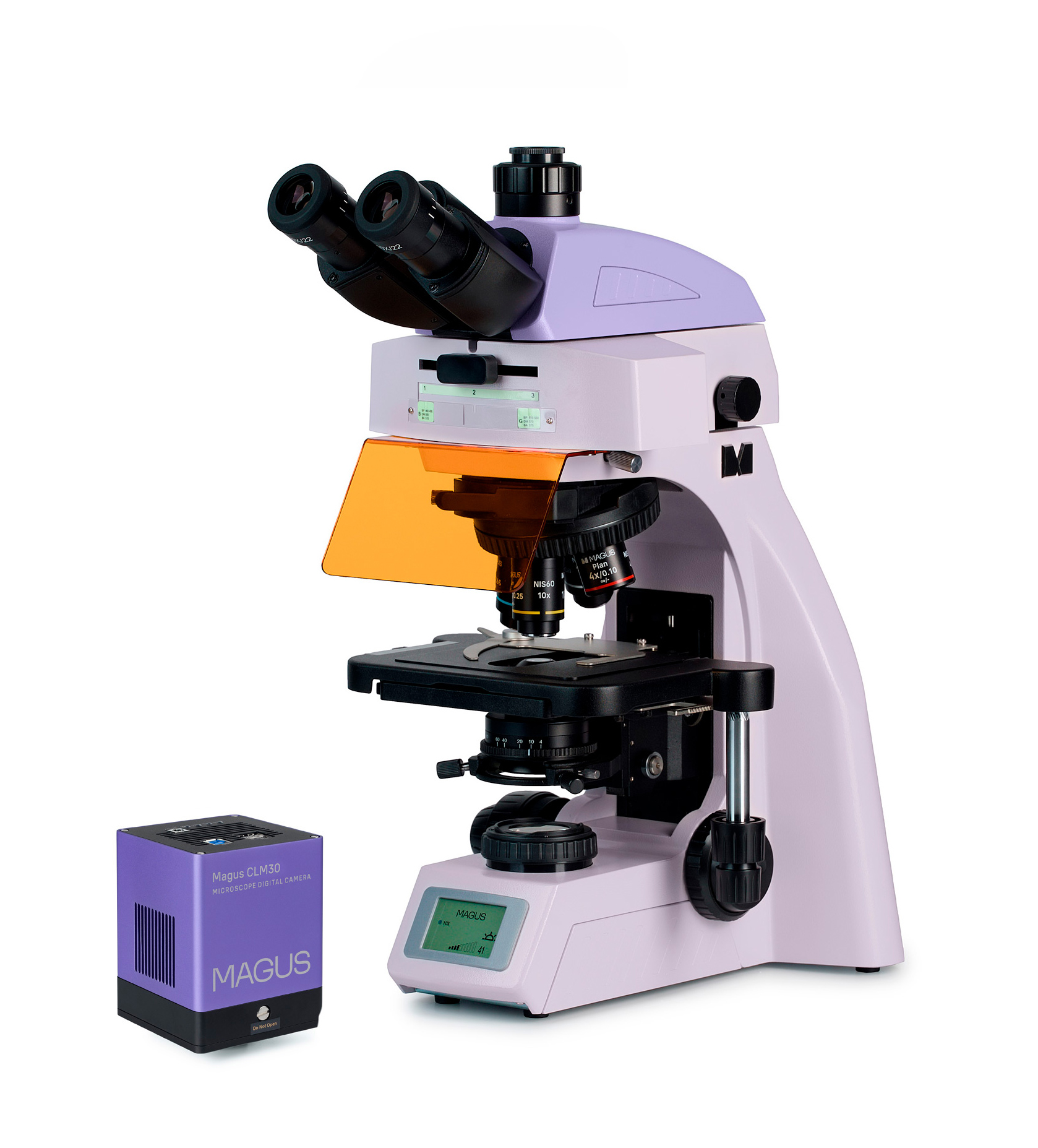

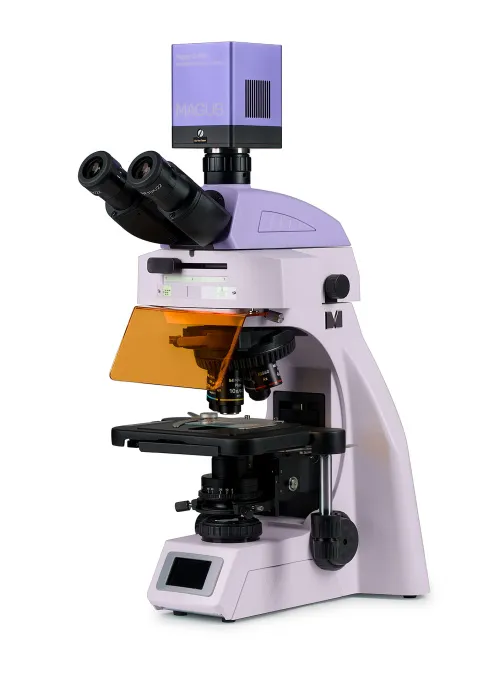

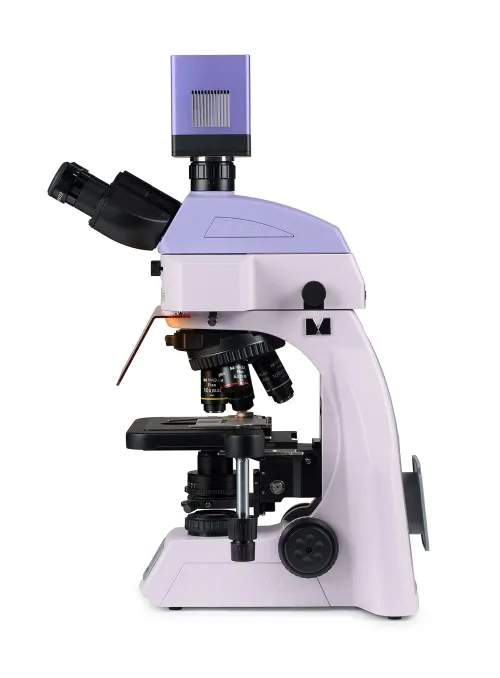

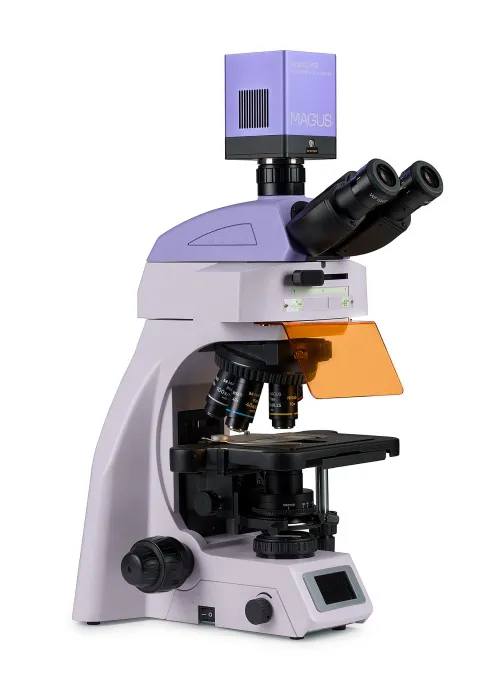

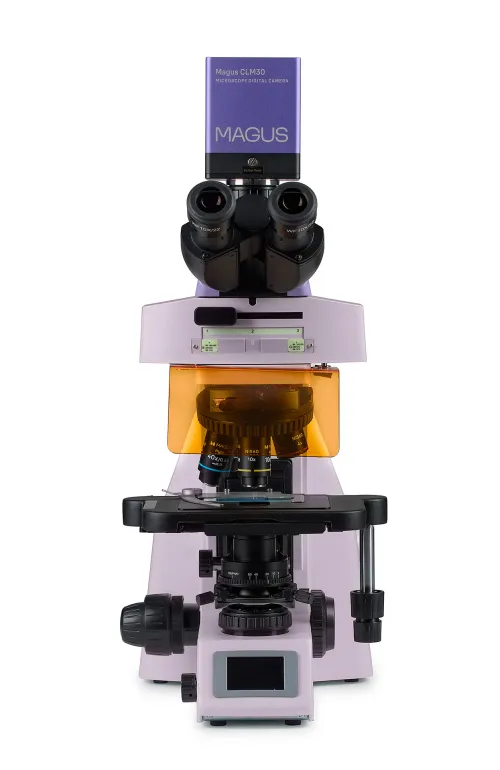

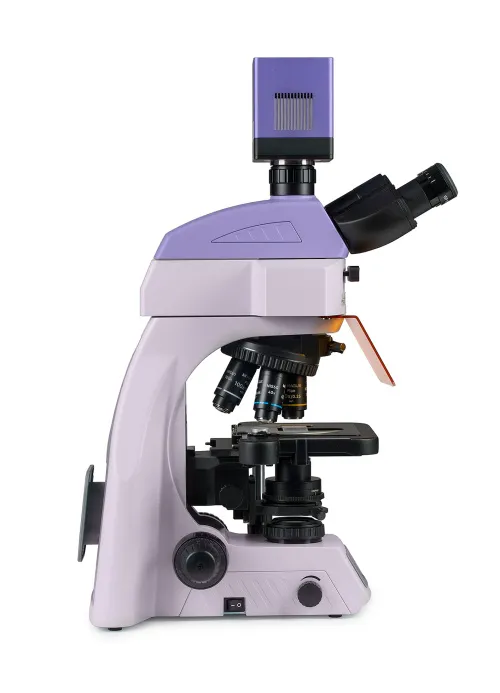

MAGUS Lum D450L Fluoreszenz-Digitalmikroskop

Das Mikroskop ist für die Beobachtung von Proben im Auflicht unter Verwendung der Fluoreszenztechnik und im Durchlicht unter Verwendung der Hellfeldtechnik ausgelegt. Mit optionalem Zubehör können Sie auch die Dunkelfeld-, einfache Polarisations- und Phasenkontrasttechnik nutzen.
Der codierte Objektivrevolver sorgt für ein angenehmes Helligkeitsniveau beim Wechsel der Objektive. Die intelligente Steuerung der Mikroskopbeleuchtung erhöht den Komfort und die Effizienz bei der Routinearbeit des Forschers. "Intelligente" Funktionen erleichtern Studenten den Einstieg in den Beruf und das Sammeln der notwendigen Berufserfahrung.
Die Fluoreszenzmikroskopie basiert auf der Fähigkeit einiger Substanzen zu leuchten, wenn sie mit Licht eines bestimmten Teils des Spektrums bestrahlt werden. Mit dem MAGUS Lum D450L werden Objekte mit blauem und grünem Licht bestrahlt. Die Wellenlänge des emittierten Lichts ist länger als die Wellenlänge des Anregungslichts. Die Probe leuchtet mit grün-gelbem bzw. rotem Licht. Manche Proben leuchten von selbst, während andere nach Behandlung mit Fluorochromen leuchten.
Das Mikroskop ist mit einer 8,3-Megapixel-Kamera und einer USB-3.0-Schnittstelle ausgestattet. Die Kamera wird an einen Computer angeschlossen und zeigt das Bild auf dessen Bildschirm an. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen.
Das Mikroskop wird in medizinischen Einrichtungen und Labors, Forschungs- und forensischen Zentren, Industrie- und Umweltorganisationen, Pharmaunternehmen sowie Bildungseinrichtungen eingesetzt.

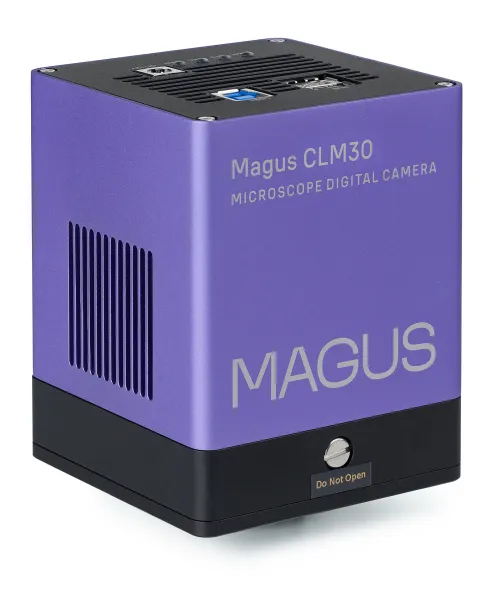

Digitalkamera

Die MAGUS CLM30 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden. Der hochempfindliche SONY Exmor CMOS-Sensor mit geringem Rauschen gewährleistet eine zuverlässige Fluoreszenzvisualisierung auch bei geringer Fluoreszenzintensität.
Ein zweistufiges thermoelektrisches Kühlmodul reduziert thermisches Rauschen bei Langzeitbelichtungen wirksam.
Die hohe Lichtempfindlichkeit in Verbindung mit geringem Rauschen ermöglicht einen breiten Bereich an Belichtungszeiten, von Bruchteilen einer Millisekunde bis zu einer ganzen Stunde. Dadurch eignet sich die vielseitige Kamera für zahlreiche Mikroskopietechniken: Hellfeld, Dunkelfeld, Polarisations- und Fluoreszenzmikroskopie.

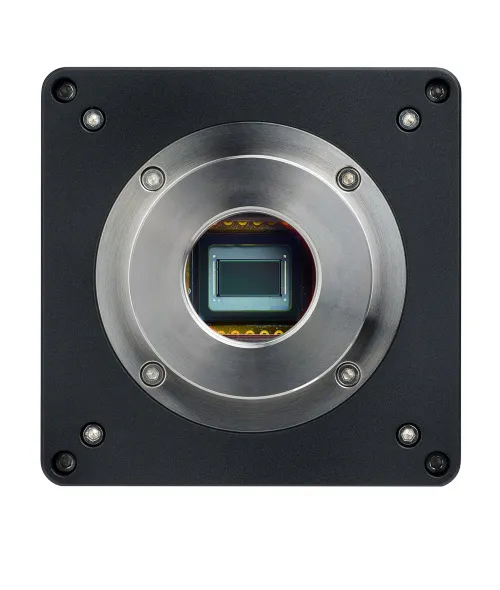

Der 1/1,2-Zoll-Sensor mit 8,3 MP liefert detailreiche Bilder bei einer Auflösung von 3840x2160.

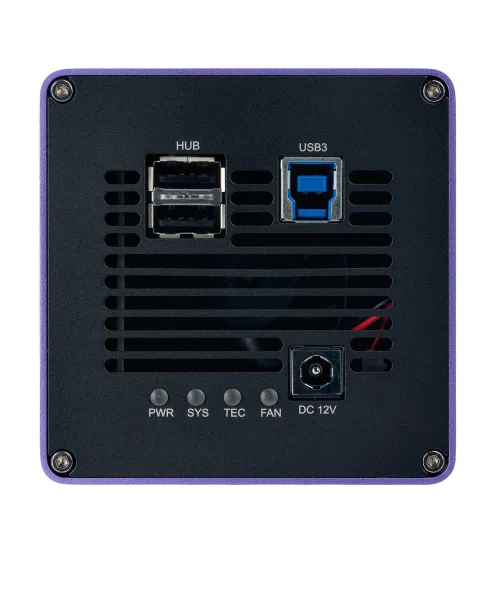

Die Kamera unterstützt hochauflösende Foto- und Videoaufnahmen, einschließlich 4K, und wird über USB 3.0 angeschlossen, für eine schnelle Datenübertragung und einen reibungslosen Echtzeitbetrieb. Alle Bildparameter werden über die MAGUS View-Software gesteuert, die Ihnen eine präzise Kontrolle über Belichtung und Bildhelligkeit ermöglicht.
Die MAGUS CLM30 Kamera wird mithilfe eines C-Mount-Adapters am Trinokulartubus befestigt.

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Die Okulartuben werden durch Drehen des Kopfes um die Achse gehoben oder gesenkt. Der Nutzer kann die Okularhöhe an seine individuelle Körpergröße anpassen.
Die Digitalkamera ist im Trinokulartubus montiert. Das Strahlteilungsverhältnis ist auf 50/50 festgelegt.
Der vertikale Tubus bietet eine 0,55-fache Vergrößerung. In Kombination mit dem mitgelieferten 1-fach-Adapter erzielt die Kamera insgesamt eine 0,55-fache Vergrößerung. Verwenden Sie bei der Berechnung des Sehfelds und der Bildschirmvergrößerung für jedes Objektiv einen Gesamtfaktor von 0,55-fach.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille. Flache Gummiaugenmuscheln schützen die Brillengläser vor Kratzern.

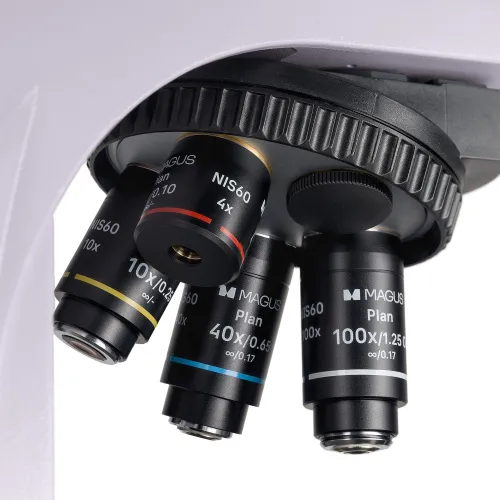

Objektivrevolver und Objektive

Der codierte Objektivrevolver für fünf Objektive ist nach innen gerichtet: Der Anwender kann das in den Strahlengang eingeführte Objektiv sehen, und der Raum über dem Objekttisch ist frei. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen. Der parfokale Abstand beträgt 60 mm.
Das 40-fache Objektiv mit seinem verlängerten Arbeitsabstand von 1,5 mm bietet zusätzlichen Schutz für die Frontlinse vor dem Kontakt mit Immersionsöl beim Drehen des Objektivrevolvers.
Oberhalb des Revolvers befindet sich ein Anschluss mit einem Stecker für die Installation des Analysators.

Konstante, angenehme Helligkeit im Durchlicht bei Vergrößerungswechsel

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Lum D450L, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Lum D450L erhöht den Komfort und spart Zeit, auch wenn Ihre Arbeit häufige Vergrößerungswechsel erfordert.

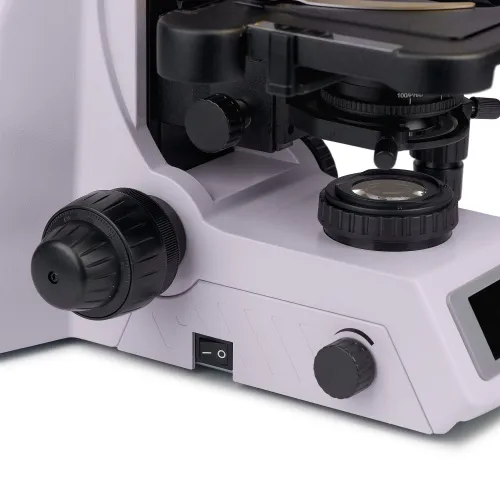

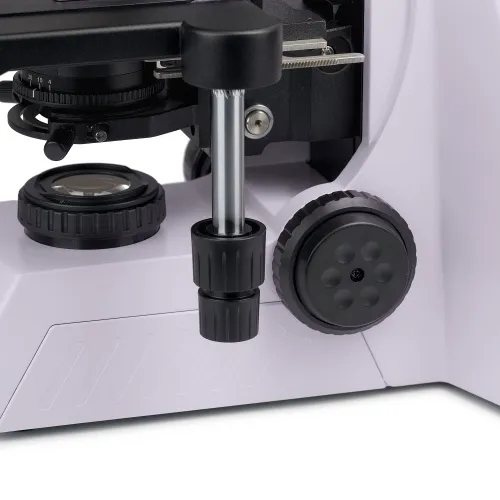

Fokussiermechanismus

Koaxiale Grob- und Feintriebknöpfe.
Der Grobfokussierknopf befindet sich auf der linken Seite. Die Feinfokussierknöpfe befinden sich auf beiden Seiten, wobei der rechte Knopf spezielle Fingermulden aufweist.
Mit dem Ring auf der linken Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

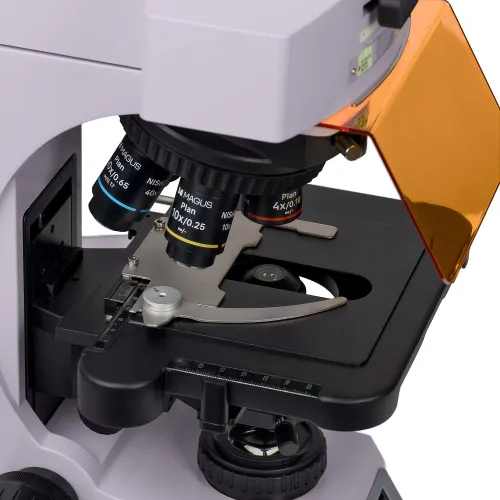

Objekttisch

Der Objekttisch verfügt über keine X-Achsen-Zahnstange, was die Ergonomie verbessert. Der Riemenantrieb ermöglicht eine reibungslose Bewegung der Probe. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden.
Der lange Steuergriff des Objekttisches sorgt für den Komfort des Anwenders: Die Hand ruht ohne Anstrengung auf dem Tisch.

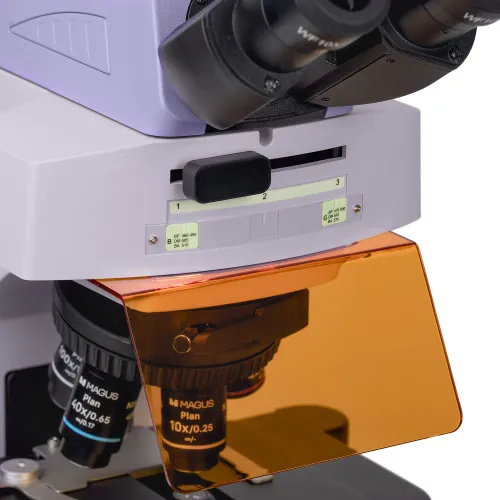

Epi-Fluoreszenzbeleuchtung

Die Fluoreszenzanregungslichtquelle: 3-W-LED, Filter für zwei Wellenlängen: Blau (B) und Grün (G). Wenn Sie den Schalter an der Auflichtbeleuchtung auf die linke oder rechte Position stellen, wird der gewünschte Filter ausgewählt. Die mittlere Position des Schalters ist für die Untersuchung im Hellfeld.
Die LED erreichen sofort die vom Nutzer eingestellte Helligkeit. Sie erwärmen sich auch bei längerem Gebrauch nicht und können bei Bedarf schnell ausgeschaltet werden. Das erleichtert es, von der Hellfeldtechnik zur Fluoreszenz und wieder zurück zu wechseln. Die Lebensdauer der LED beträgt 50.000 Stunden. Für den Einsatz im Hochschulbereich wird die LED-basierte Fluoreszenzbeleuchtung empfohlen, da sie die sicherste Option darstellt und nur minimalen Wartungsaufwand erfordert.

Köhlersche Beleuchtung im Durchlicht

Durch die Einrichtung der Köhler-Beleuchtung wird die Bildqualität einer Probe verbessert. Mit einer solchen Beleuchtung erreichen Sie eine maximale Auflösung mit jedem Objektiv. Gleichmäßige Ausleuchtung des Sehfeldes ohne Verdunkelung an den Rändern. Das zu untersuchende Objekt wird scharf abgebildet und die Bildartefakte werden entfernt.

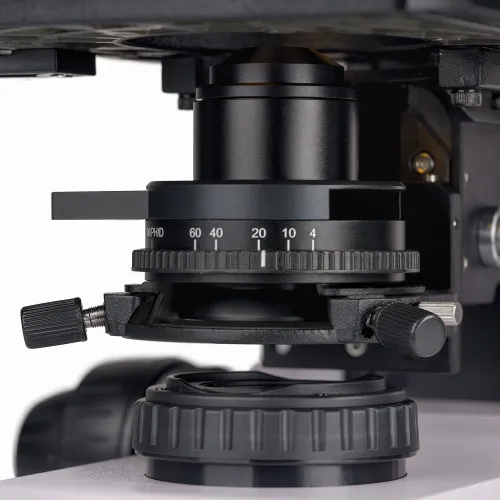

Kondensor

Der Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz.
Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat eine Markierung für die Vergrößerung der Objektive, und der Ring hat eine Indikatormarkierung. Um bei jedem Objektiv einen guten Kontrast zu erzielen, empfiehlt es sich, den Ring so zu drehen, dass die Indexmarkierung mit der Vergrößerungsmarkierung des verwendeten Objektivs übereinstimmt.
Der Kondensor verfügt über einen Anschluss mit einem Stecker für einen Dunkelfeld- oder Phasenkontrastschieber. Die Installation eines Schiebers spart Zeit beim Wechsel der Beobachtungsmethode.

Durchlichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

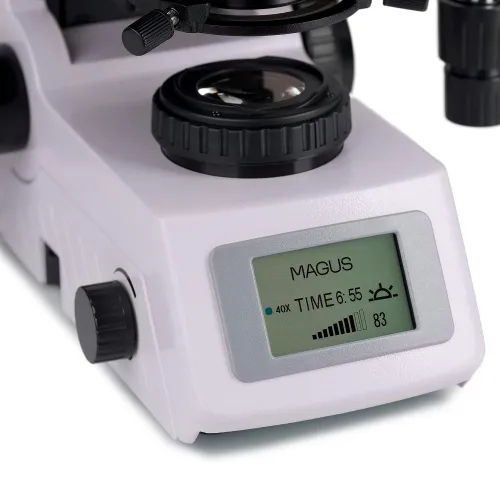

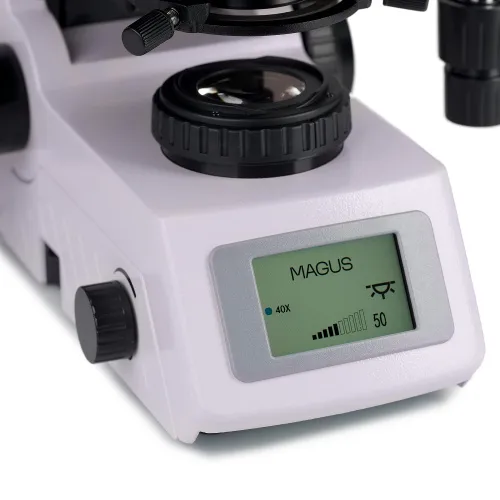

Status-LCD-Display

Auf dem LCD-Display an der Basis des Mikroskops werden die Objektivvergrößerung, die Helligkeit der Lichtquelle sowie der Betriebsmodus "Sleep" (Schlafmodus) und "Eco" (Ökomodus) angezeigt.
Über das Display und einen einzigen Drehknopf kann der Anwender die Helligkeit einstellen, die Helligkeitsanpassung verriegeln, den Sleep-Modus und den automatischen Ausschalt-Timer einstellen.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle.
Das MAGUS Lum D450L bietet dem Anwender Komfort bei der Bedienung.
Durch Drehen des Mikroskopkopfes wählt der Anwender die Höhe des Blickwinkels, um Rücken und Nacken nicht zu belasten.
Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen.
Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der Steuerungsknopf des Objekttisches und der Feintrieb in Griffweite befinden.
Das Mikroskop ist mit einem speziellen Tragegriff ausgestattet.

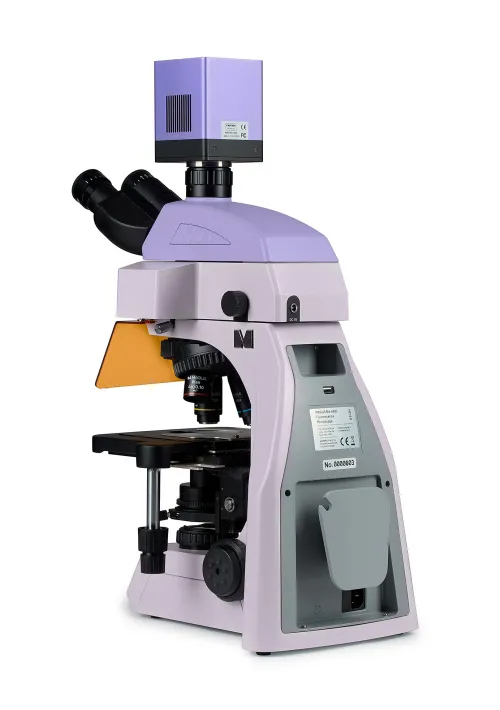

Das Design für die versteckte Platzierung des Netzkabels sorgt für Ordnung am Arbeitsplatz und die Sicherheit beim Tragen des Mikroskops und vereinfacht die Aufbewahrung des Geräts.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden.
Optionale Objektive bieten zusätzliche Vergrößerung.
Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen.
Das Phasenkontrastgerät, der Dunkelfeldschieber und das Polarisator-/Analysatorset bieten zusätzliche Kontrasttechniken, mit denen Sie Proben untersuchen können, die im Hellfeld nicht sichtbar sind.
Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

Das MAGUS Lum D450L ist eine Alternative zu folgenden Modellen: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

Mikroskopmerkmale:

• Untersuchung von Proben, die Fluoreszenz ausstrahlen, wenn sie mit Anregungslicht bestrahlt werden
• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Trinokularkopf mit vertikalem Tubus zur Installation einer Digitalkamera und Höhenverstellung zur Anpassung an den Anwender; Lichtstrahlteilung 50/50
• Codierter drehbarer Objektivrevolver: Die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Auflichtbeleuchtung: zwei 3-W-LED unterschiedlicher Wellenlängen
• Sichtbare Fluoreszenz-Anregungsfilter: blau (B) und grün (G)
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Beleuchtung im Durchlicht
• Zentrierbarer und höhenverstellbarer Kondensor mit Objektivvergrößerungsmarkierungen
• Intelligentes Durchlicht-Steuerungssystem: automatische Helligkeitsauswahl, Sperre für die Helligkeitsanpassung, automatischer Abschalttimer, LCD-Display für den Betriebsstatus
• Objekttisch ohne X-Achsen-Positionierrack mit langem Steuergriff für bequeme Bedienung
• Ergonomisches Stativ mit Tragegriff und versteckter Platzierung des Netzkabels
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- und 40-fachen Objektiven
• 8,3 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen
• 45 und 70 Bilder pro Sekunde bei Auflösungen von 3840x2160 px und 1920x1080 px für die Untersuchung von sich bewegenden Proben, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden
• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Software mit Funktionen zum Aufnehmen von Fotos und Videos, zur Bearbeitung und Anzeige von Bildern auf einem externen Bildschirm sowie zur Messung von Längen- und Winkelmaßen

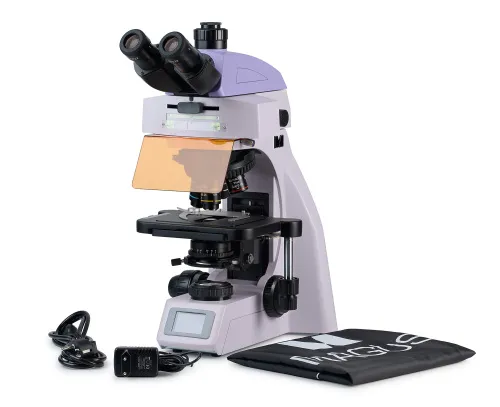

Lieferumfang:

• MAGUS CLM30 Digitalkamera, (Digitalkamera, USB-Kabel, 12 V, 3 A Netzteil, Transportkoffer, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit integriertem Netzteil, Auflichtbeleuchtung für sichtbare Fluoreszenz, Durchlichtbeleuchtung, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Revolver
• Abbe-Kondensor
• Epi-Fluoreszenzaufsatz
• Trinokularer Mikroskopkopf
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,65 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,25 (Öl) ∞/0,17 (federbelastet), parfokaler Abstand: 60 mm
• Okular 10-fach/22 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
• Augenmuschel (2 Stk.)
• C-Mount-Adapter
• Mikroskop-Stromversorgungskabel
• Netzteil für Fluoreszenzaufsatz
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 (Öl) ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 ∞/0,17 Wasser, parfokaler Abstand: 60 mm
• Satz plan semi-apochromatischer Fluoreszenz-Objektive: 4-, 10-, 20-, 40-, 100-fach (Öl); ∞/0,17; parfokaler Abstand 60 mm
• Phasenkontrastgerät: Satz Phasenschieber, Satz Phasenobjektive, Zentrierteleskop
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Hilfszentrierteleskop
• Dunkelfeld-Schieberegler
• Trocken-Dunkelfeldkondensor NA 0,7–0,9
• Öl-Dunkelfeldkondensor NA 1,3–1,26
• Polarisator/Analysator-Set
• Objekttischplatte, schwarz
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
• C-Mount-Adapter
• Monitor und Digitalkamera mit HDMI-Schnittstelle
