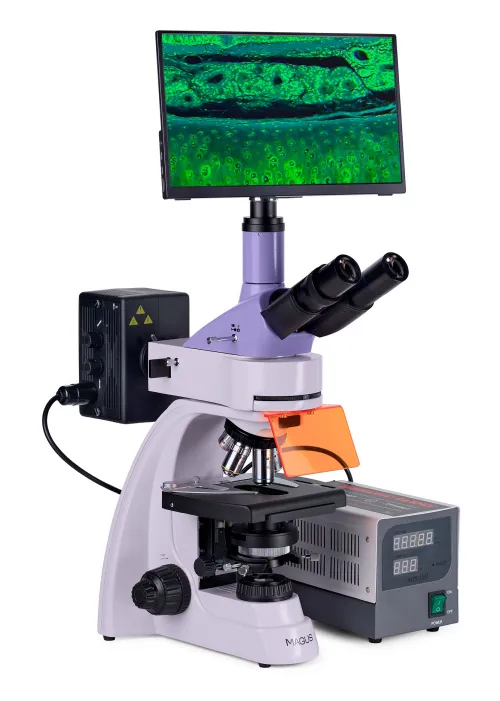

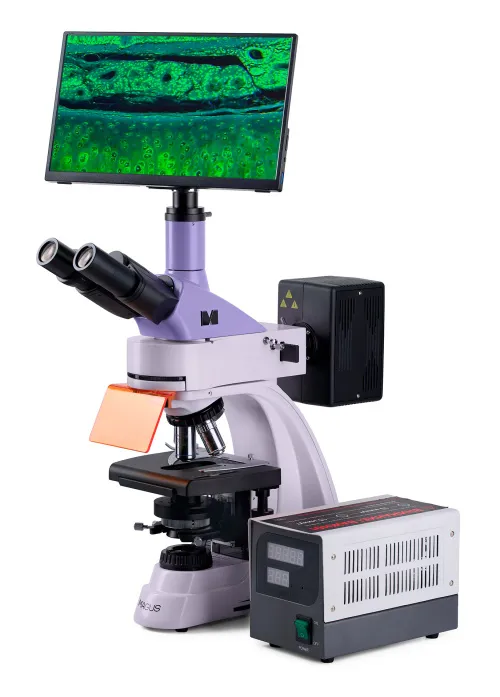

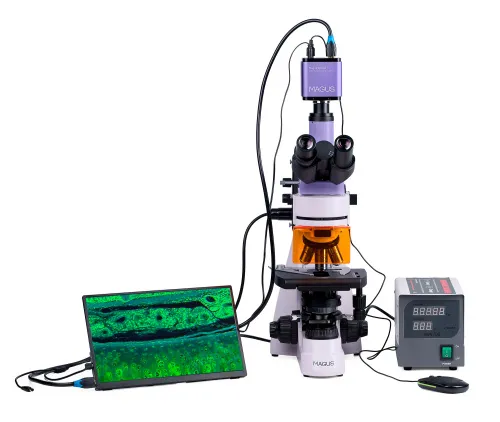

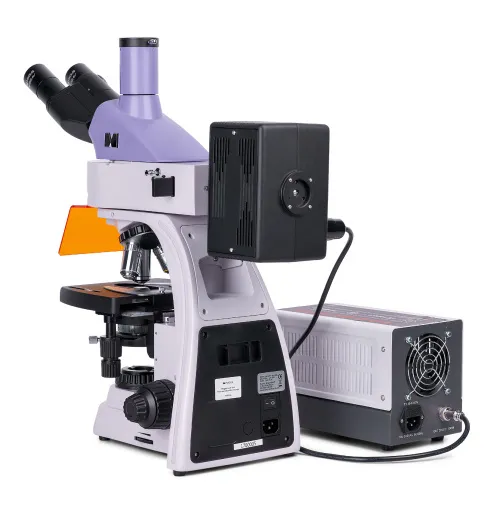

MAGUS Lum D400 LCD Digitales Fluoreszenzmikroskop

Das Fluoreszenzmikroskop MAGUS Lum 400 ist für die Diagnostik und Forschung mit Methoden der Fluoreszenz- (Auflicht) und Hellfeldmikroskopie (Durchlicht) konzipiert. Dunkelfeld-, Phasenkontrast- und Polarisationstechniken können mit optionaler Ausrüstung angewendet werden. Anwendungsbereiche des Fluoreszenzmikroskops: DNA-Analyse, Untersuchung von Krankheitserregern, sanitäre und epidemiologische Überwachung, forensische Untersuchung, usw.

Digitalkamera

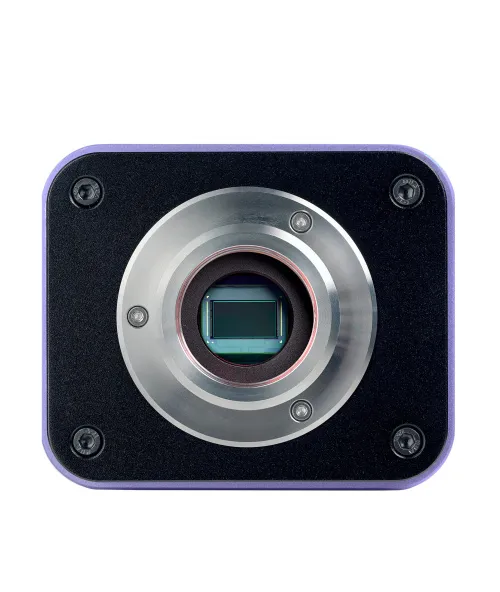

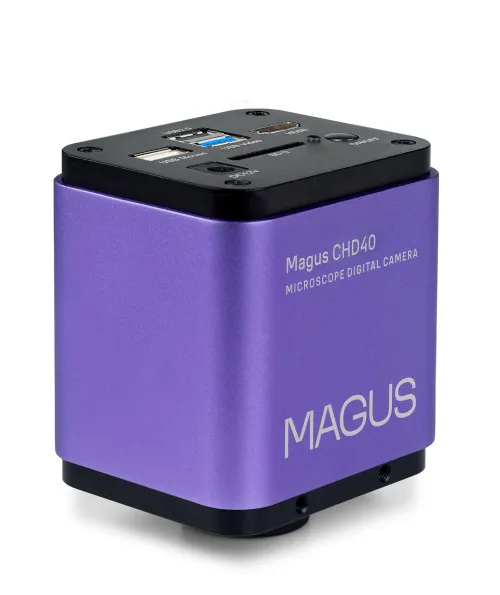

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.
Die Kamera ist mit einem 8-MP-Sensor ausgestattet und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildqualität Full HD (1920x1080 px).

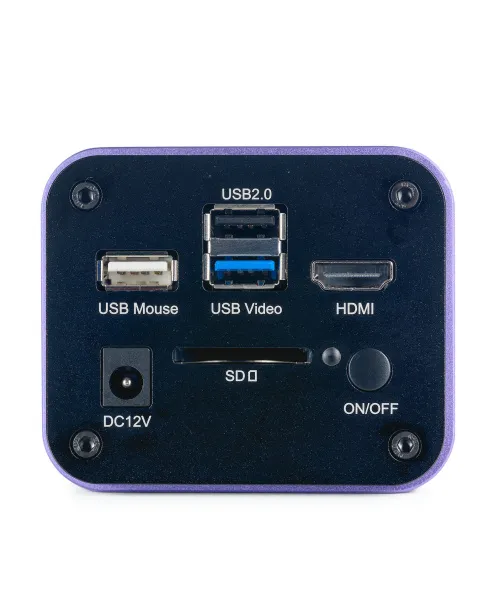

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi oder USB 3.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

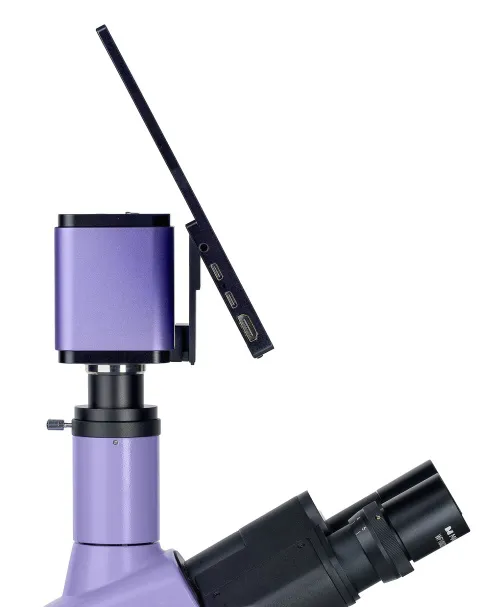

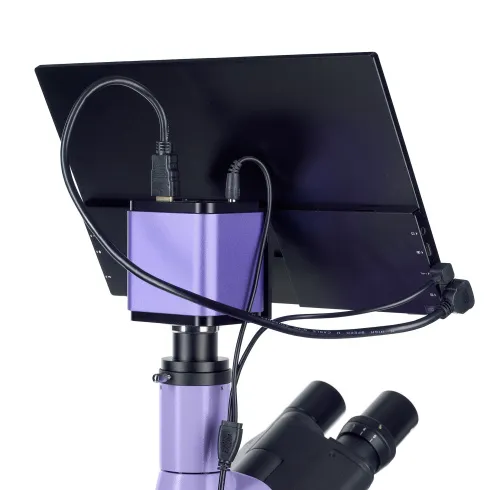

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Der Monitor unterstützt 4K HDMI-Kameras. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix liefert helle Bilder mit großen Betrachtungswinkeln. Auch wenn Sie seitlich auf das Display blicken, bleibt die Farbwiedergabe unverzerrt. Sie können den Monitor auf einem Klappständer auf einem Tisch oder Regal aufstellen oder ihn direkt an der Kamera oder am Stativ montieren.

Optik

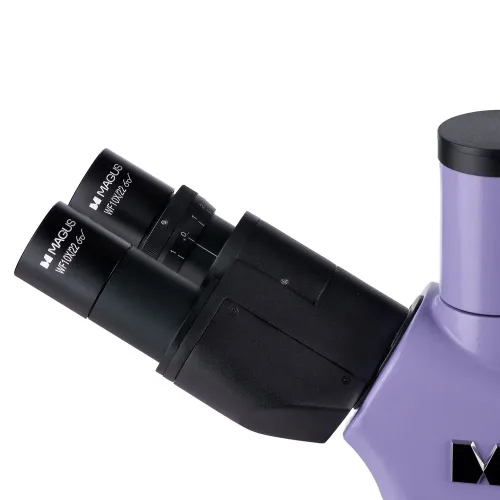

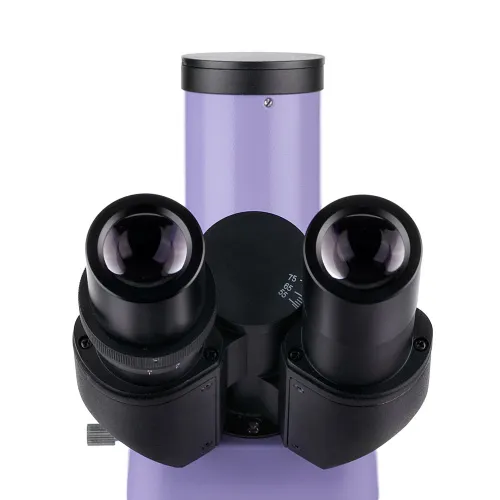

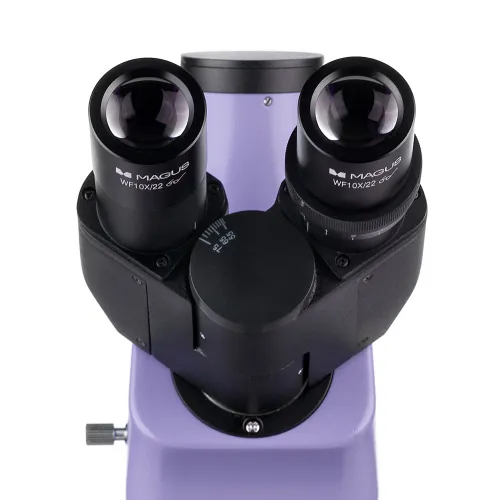

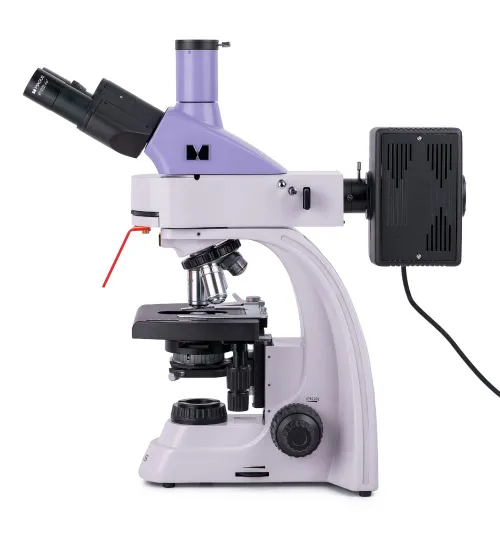

Dies ist ein trinokulares Mikroskop: Der Binokularkopf ist um 30° geneigt und die Digitalkamera (nicht im Lieferumfang enthalten) ist im trinokularen Tubus installiert. Da die Okulartuben um 360° drehbar sind, können sie leicht an die Körpergröße des Anwenders angepasst werden.

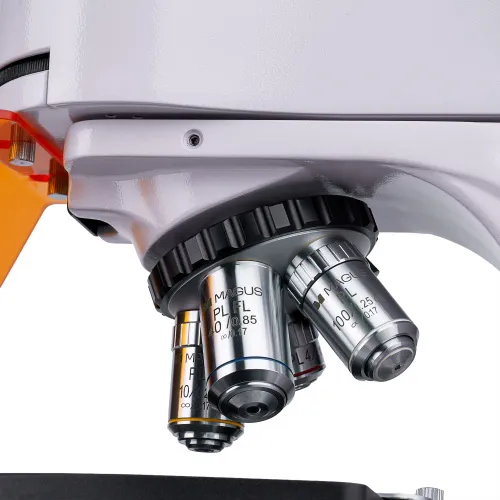

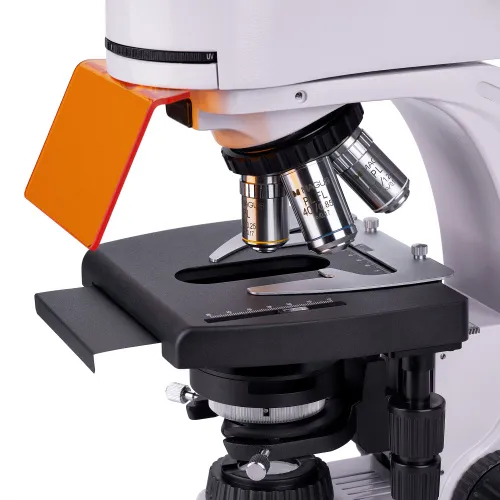

Fünf Objektive können in das drehbare Objektivrevolver eingesetzt werden. Vier unendlich-korrigierte plan-achromatische Objektive sind im Lieferumfang enthalten. Eines davon, ein Fluo-Objektiv mit einer 40-fachen Vergrößerung, ist für Fluoreszenzbeobachtungen gedacht. 4-, 10- und 100-fache Objektive werden für die Hellfeldmikroskopie verwendet. Ein zusätzliches Objektiv kann in den freien Anschluss des Objektivrevolvers eingesetzt werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erreichen.

Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

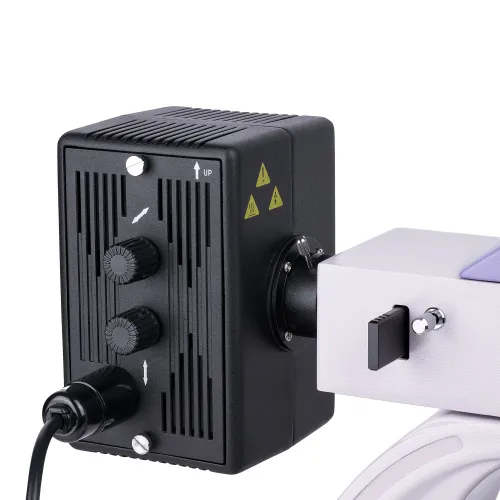

Die Auflichtquelle ist eine 100-W-Quecksilberlampe. Sie befindet sich im Inneren des Lampengehäuses, das für eine effiziente Wärmeableitung sorgt: Die Lampe überhitzt nicht, selbst wenn sie lange Zeit in Betrieb ist. Die Lampe kann über drei Achsen zentriert werden, um eine optimale Ausleuchtung des Arbeitsbereichs zu gewährleisten. Wenn Sie die Lampe austauschen müssen, können Sie sie ganz einfach herausnehmen und einsetzen. Die Quecksilberlampe ist für fluoreszierende Farbstoffe geeignet, da sie diskrete Peaks aufweist. Die Auflichtbeleuchtung enthält vier Anregungsfilter: ultraviolett (UV), violett (V), blau (B) und grün (G).

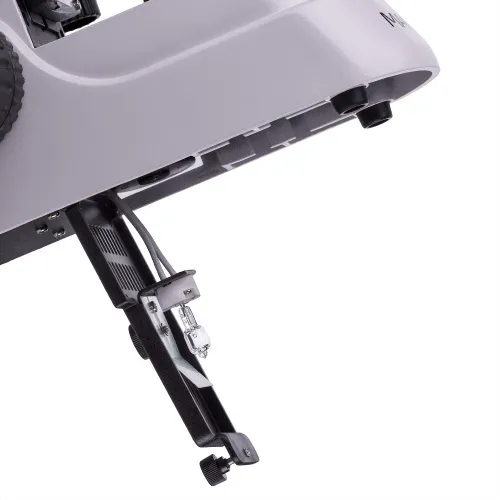

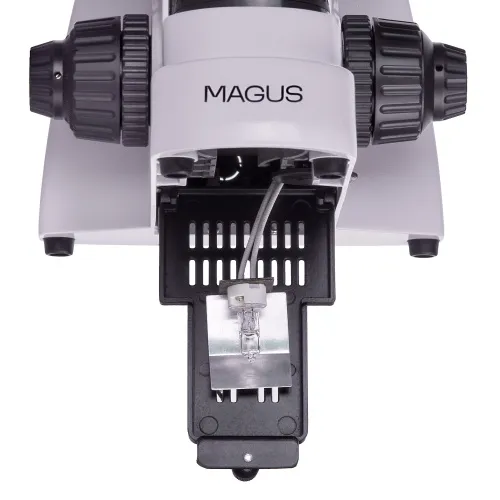

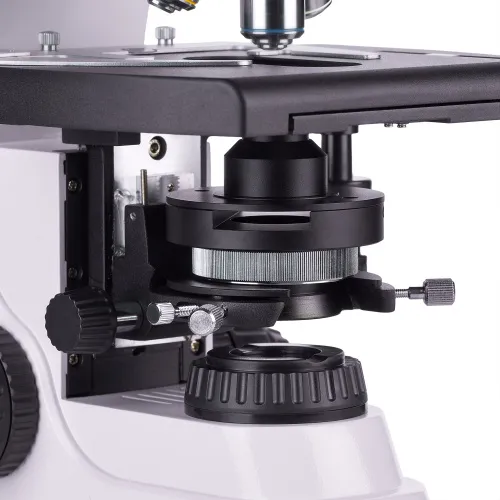

Durchlichtquelle: 30-W-Halogenglühbirne. Sie ist hell genug, um mit allen Objektiven jeder Vergrößerung zu arbeiten. Dank der Farbtemperatur der Beleuchtung werden die Augen auch bei langen Beobachtungen nicht überanstrengt. Das Beleuchtungssystem umfasst auch einen Kondensor. Er hat einen Anschluss für einen Schieber (Phasenkontrast oder Dunkelfeld).

Im Durchlicht und Auflicht können Sie die Köhlersche Beleuchtung einrichten. Wenn die Beleuchtung auf diese Weise eingestellt ist, gibt es keine Verdunkelung an den Rändern, die Probe ist deutlich sichtbar und die Bildartefakte werden entfernt.

Objekttisch und Fokussiermechanismus

Das Mikroskop ist mit einem ergonomisch gestalteten Objekttisch ohne Positionierungsgestell ausgestattet. Beim Beobachten im Auflicht wird eine schwarze Tischplatte auf den Tisch gelegt, um Streulicht zu entfernen. Der Probenhalter ist abnehmbar und kann bei Bedarf durch Lösen von zwei Schrauben herausgenommen werden. Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungseinstellung und die Feinfokussierung dient zur feinen Fokussierung.

Zubehör

Das Mikroskop MAGUS Lum 400 kann mit zusätzlichem Zubehör ausgestattet werden: Digitalkamera, Phasenkontrastgerät, Polarisationsgerät, Dunkelfeldkondensor, Okulare und Objektive, Dunkelfeld- und Phasenkontrastschieber. Zum Messen von Objekten kann die Konfiguration durch einen Kalibrierungsschieber ergänzt werden.

Hauptmerkmale des Mikroskops:

• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Andere Untersuchungsmethoden mit optionalem Zubehör: Phasenkontrast, einfache Polarisation, Dunkelfeld
• Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera; um 360° drehbare Okulartuben
• Unendlich plan-achromatische Objektive, einschließlich eines Fluo-Objektivs
• Auflichtquelle: 100 W Quecksilberlampe, Durchlichtquelle: 30-W-Halogenlampe
• Köhlersche Beleuchtung im Durchlicht und Auflicht
• Fluoreszenzfilter: ultraviolett (UV), violett (V), blau (B), grün (G)
• Ergonomischer Objekttisch mit abnehmbarem Probenhalter und ohne Positionierungsgestell

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden.
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen der Probe frei von Ruckeln oder Verzögerungen
• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 3.0-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB Wi-Fi-Adapter (2 Stk.), AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Stativ mit Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Auflichtbeleuchtung
• Quecksilberlampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 19,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
• Unendlich-korrigierte plan-achromatische Objektive, fluo: PL FL 40-fach/0,85 (federbelastet) AA 0,42 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 100-fach/1,25 (federbelastet, Öl) AA 0,36 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• UV-Schild
• Filterschlitz
• Schwarze Schutzplatte für die Montage unter dem Objekttisch
• Kameraadapter C-Montierung
• Farbfilter (4 Stk.)
• Fläschchen mit Immersionsöl
• Stromversorgung für Quecksilberlampe
• AC-Stromversorgungskabel (2 Stk.)Stromversorgungskabel für Quecksilberlampengehäuse
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigiertes plan-achromatisches Objektiv, fluo: PL FL 10-fach/0,35 AA 2,37 mm
• Unendlich-korrigiertes plan-achromatisches Objektiv: PL 20-fach/0,40 AA 8,8 mm
• Unendlich-korrigiertes plan-achromatisches Objektiv: PL 60-fach/ 0,80∞/0,17 AA 0,46 mm
• Phasenkontrastgerät
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgerät
• Kalibrierungsobjektträger
