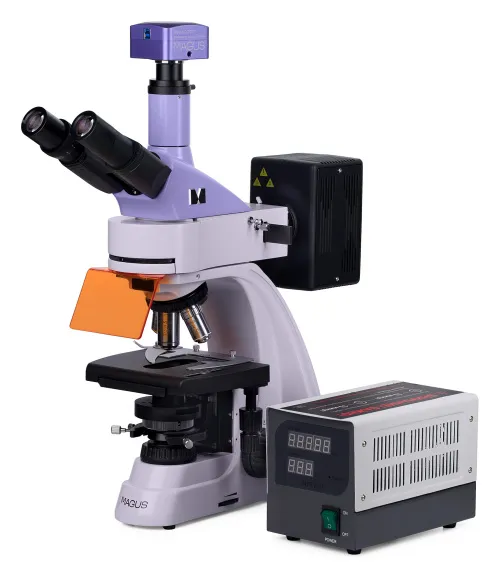

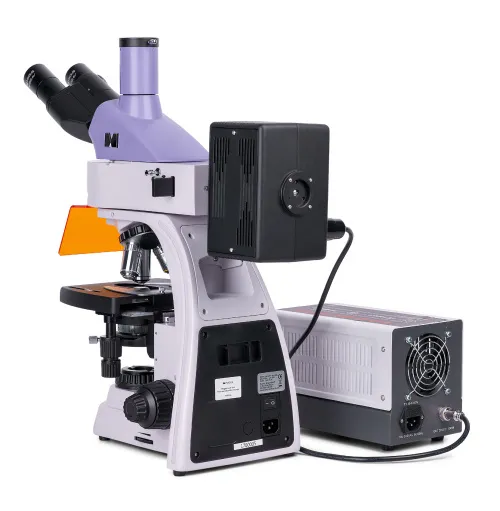

MAGUS Lum D400 Digitale Fluoreszenzmikroskop

Das Fluoreszenzmikroskop MAGUS Lum 400 ist für die Diagnostik und Forschung mit Methoden der Fluoreszenz- (Auflicht) und Hellfeldmikroskopie (Durchlicht) konzipiert. Dunkelfeld-, Phasenkontrast- und Polarisationstechniken können mit optionaler Ausrüstung angewendet werden. Anwendungsbereiche des Fluoreszenzmikroskops: DNA-Analyse, Untersuchung von Krankheitserregern, sanitäre und epidemiologische Überwachung, forensische Untersuchung, usw.

Digitalkamera

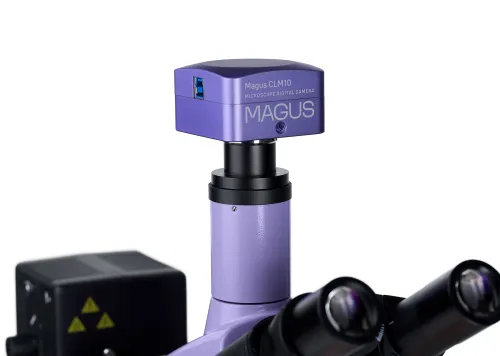

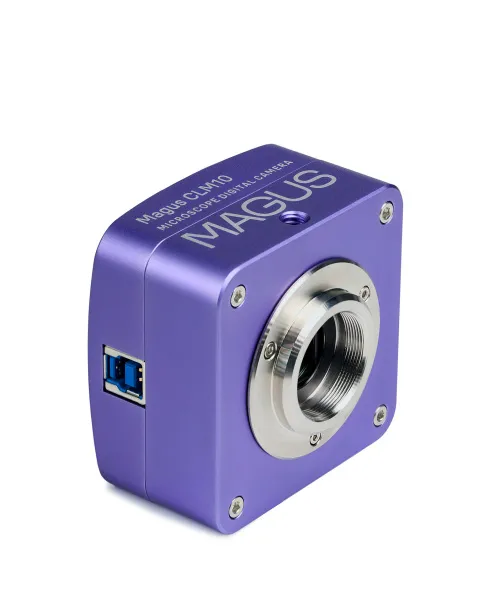

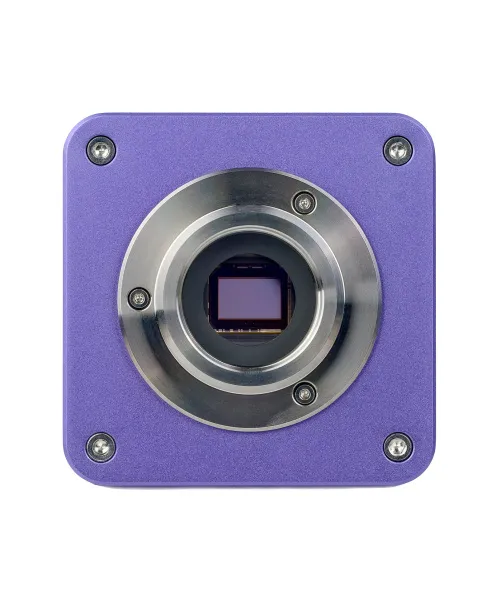

Die MAGUS CLM10 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.
Die Kamera ist mit einem 2,3-MP-Sensor ausgestattet und erzeugt realistische Bilder mit einer Auflösung von 1920x1200 Pixel. Sie wird für 40-fach-, 60-fach- und 100-fach-Objektive empfohlen. Wenn Sie mit Objektiven mit mittlerer Vergrößerung arbeiten, zeigt die Kamera feinere Details.
Videos werden mit 120 Bildern pro Sekunde bei maximaler Auflösung aufgezeichnet. Die Videos sind flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung des Objekts wird in Echtzeit ohne Verzögerungen angezeigt. Die Kamera erleichtert die Arbeit mit sich bewegenden Objekten und eignet sich für Vorführungen im Klassenzimmer.
Die Kamera ist mit einer USB 3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

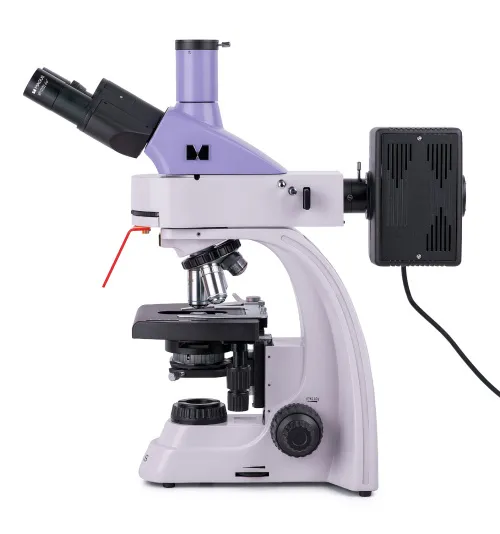

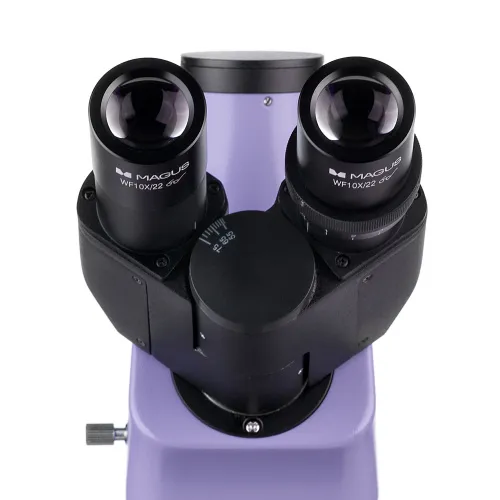

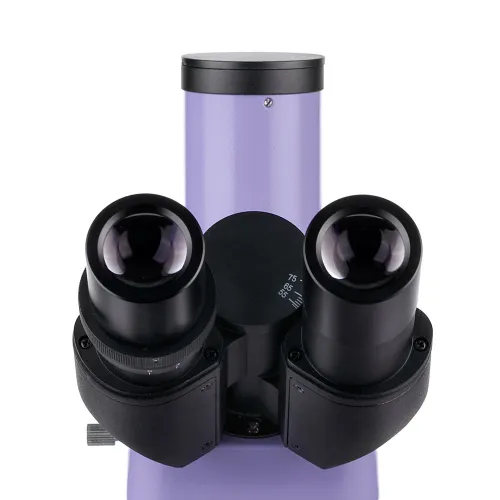

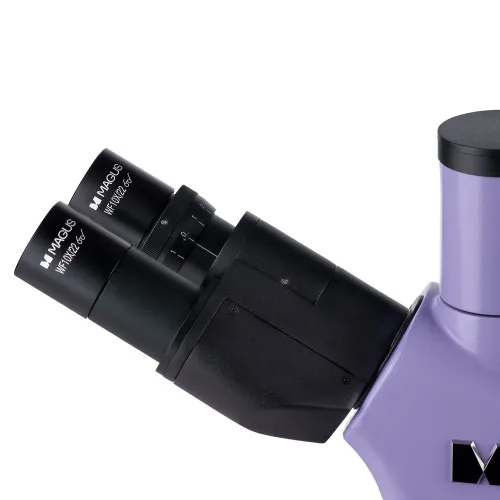

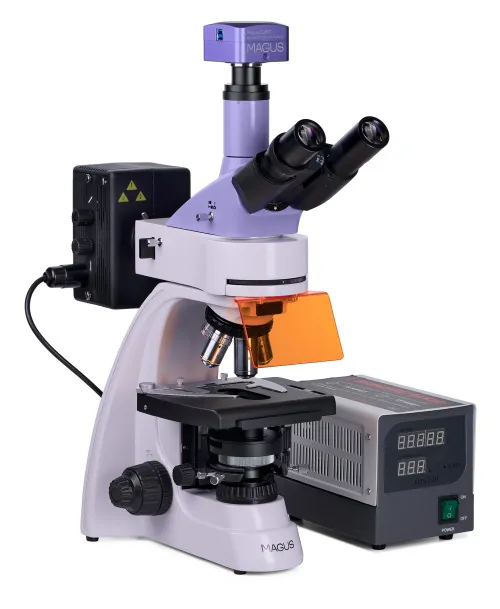

Dies ist ein trinokulares Mikroskop: Der Binokularkopf ist um 30° geneigt und die Digitalkamera (nicht im Lieferumfang enthalten) ist im trinokularen Tubus installiert. Da die Okulartuben um 360° drehbar sind, können sie leicht an die Körpergröße des Anwenders angepasst werden.

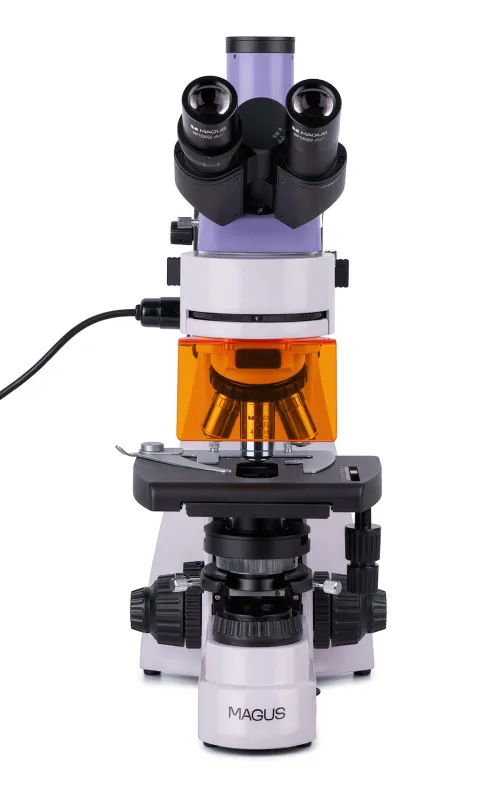

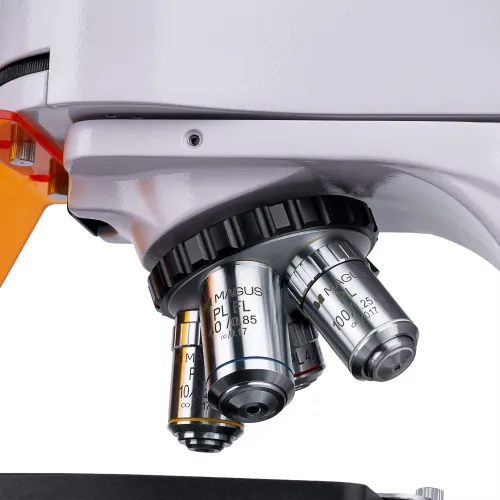

Fünf Objektive können in das drehbare Objektivrevolver eingesetzt werden. Vier unendlich-korrigierte plan-achromatische Objektive sind im Lieferumfang enthalten. Eines davon, ein Fluo-Objektiv mit einer 40-fachen Vergrößerung, ist für Fluoreszenzbeobachtungen gedacht. 4-, 10- und 100-fache Objektive werden für die Hellfeldmikroskopie verwendet. Ein zusätzliches Objektiv kann in den freien Anschluss des Objektivrevolvers eingesetzt werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erreichen.

Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

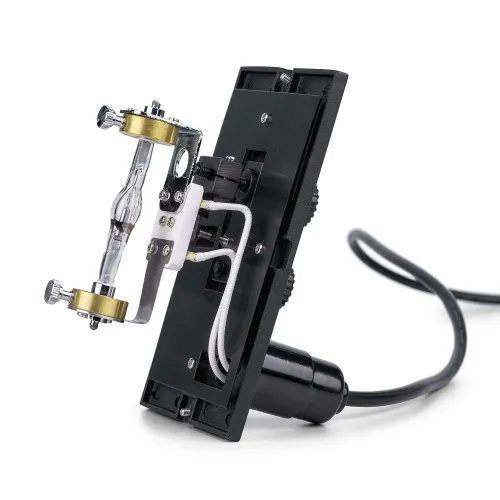

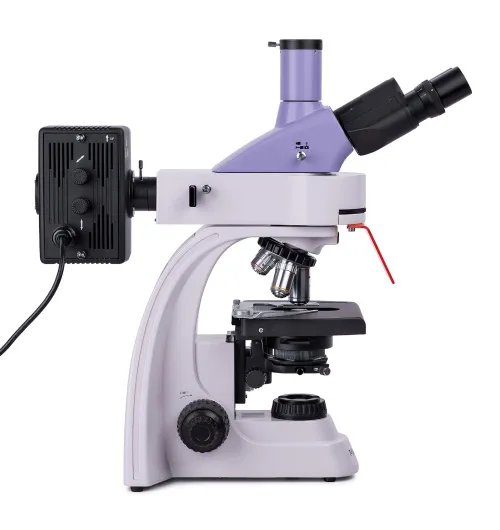

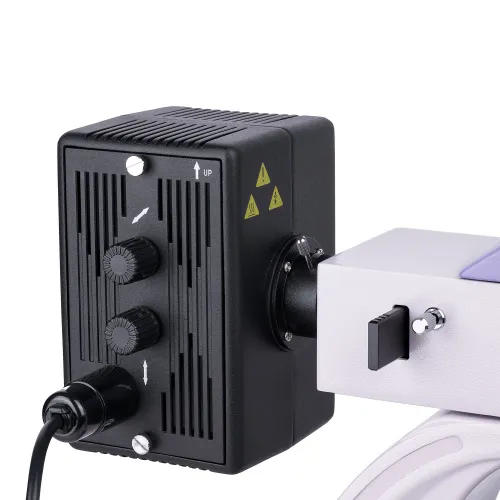

Die Auflichtquelle ist eine 100-W-Quecksilberlampe. Sie befindet sich im Inneren des Lampengehäuses, das für eine effiziente Wärmeableitung sorgt: Die Lampe überhitzt nicht, selbst wenn sie lange Zeit in Betrieb ist. Die Lampe kann über drei Achsen zentriert werden, um eine optimale Ausleuchtung des Arbeitsbereichs zu gewährleisten. Wenn Sie die Lampe austauschen müssen, können Sie sie ganz einfach herausnehmen und einsetzen. Die Quecksilberlampe ist für fluoreszierende Farbstoffe geeignet, da sie diskrete Peaks aufweist. Die Auflichtbeleuchtung enthält vier Anregungsfilter: ultraviolett (UV), violett (V), blau (B) und grün (G).

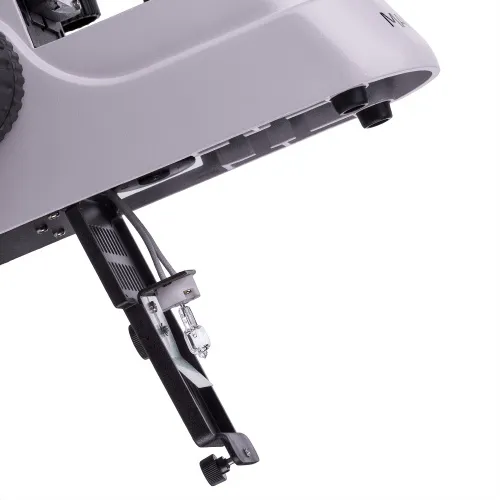

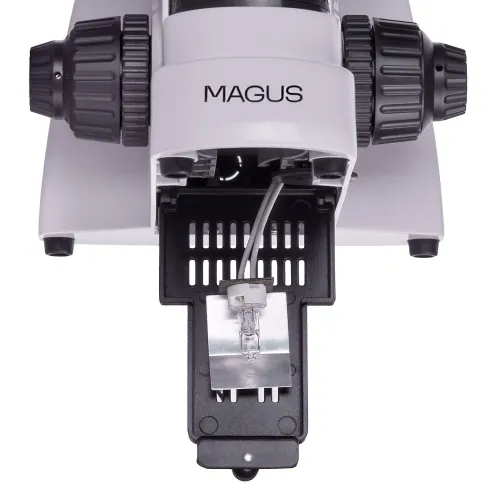

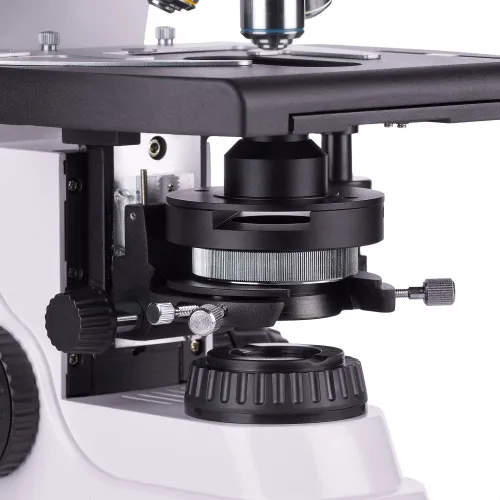

Durchlichtquelle: 30-W-Halogenglühbirne. Sie ist hell genug, um mit allen Objektiven jeder Vergrößerung zu arbeiten. Dank der Farbtemperatur der Beleuchtung werden die Augen auch bei langen Beobachtungen nicht überanstrengt. Das Beleuchtungssystem umfasst auch einen Kondensor. Er hat einen Anschluss für einen Schieber (Phasenkontrast oder Dunkelfeld).

Im Durchlicht und Auflicht können Sie die Köhlersche Beleuchtung einrichten. Wenn die Beleuchtung auf diese Weise eingestellt ist, gibt es keine Verdunkelung an den Rändern, die Probe ist deutlich sichtbar und die Bildartefakte werden entfernt.

Objekttisch und Fokussiermechanismus

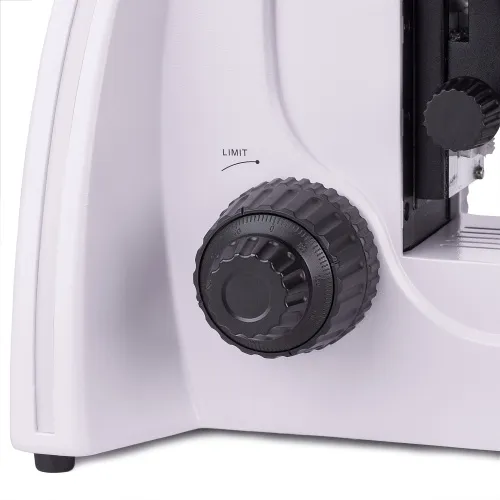

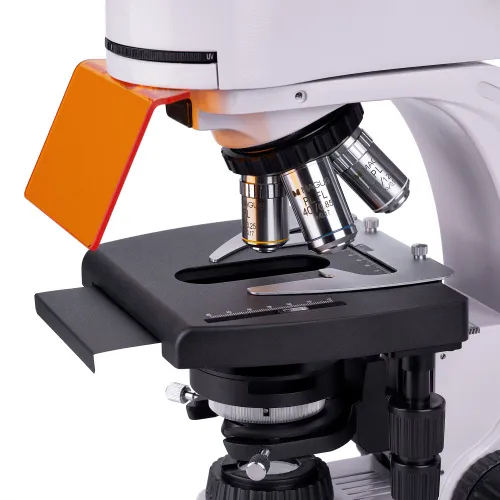

Das Mikroskop ist mit einem ergonomisch gestalteten Objekttisch ohne Positionierungsgestell ausgestattet. Beim Beobachten im Auflicht wird eine schwarze Tischplatte auf den Tisch gelegt, um Streulicht zu entfernen. Der Probenhalter ist abnehmbar und kann bei Bedarf durch Lösen von zwei Schrauben herausgenommen werden. Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungseinstellung und die Feinfokussierung dient zur feinen Fokussierung.

Zubehör

Das Mikroskop MAGUS Lum 400 kann mit zusätzlichem Zubehör ausgestattet werden: Digitalkamera, Phasenkontrastgerät, Polarisationsgerät, Dunkelfeldkondensor, Okulare und Objektive, Dunkelfeld- und Phasenkontrastschieber. Zum Messen von Objekten kann die Konfiguration durch einen Kalibrierungsschieber ergänzt werden.

Hauptmerkmale des Mikroskops:

• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Andere Untersuchungsmethoden mit optionalem Zubehör: Phasenkontrast, einfache Polarisation, Dunkelfeld
• Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera; um 360° drehbare Okulartuben
• Unendlich plan-achromatische Objektive, einschließlich eines Fluo-Objektivs
• Auflichtquelle: 100 W Quecksilberlampe, Durchlichtquelle: 30-W-Halogenlampe
• Köhlersche Beleuchtung im Durchlicht und Auflicht
• Fluoreszenzfilter: ultraviolett (UV), violett (V), blau (B), grün (G)
• Ergonomischer Objekttisch mit abnehmbarem Probenhalter und ohne Positionierungsgestell

Hauptmerkmale der Kamera:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 40-, 60- und 100-fach Objektiven
• 2,3 MP Auflösung für detaillierte Bilder bei hoher Vergrößerung; geringer Geräuschpegel, geringe Verlustleistung
• 120 Bilder pro Sekunde zum Beobachten sich bewegender Objekte, zum Aufzeichnen von Videos und zum Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Global-Shutter für schnelle Signalauslesung vom Sensor, erhöhte Bildhelligkeit und keine falschen optischen Effekte bei der Beobachtung bewegter Objekte
• Der monochrome CMOS-Sensor mit Hintergrundbeleuchtung von SONY Exmor sorgt für einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• USB 3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

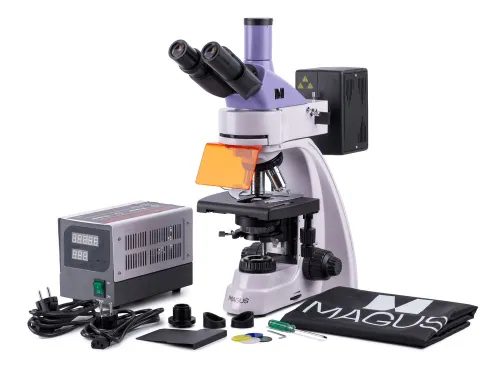

Lieferumfang:

• MAGUS CLM10 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Auflichtbeleuchtung
• Quecksilberlampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 19,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
• Unendlich-korrigierte plan-achromatische Objektive, fluo: PL FL 40-fach/0,85 (federbelastet) AA 0,42 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 100-fach/1,25 (federbelastet, Öl) AA 0,36 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• UV-Schild
• Filterschlitz
• Schwarze Schutzplatte für die Montage unter dem Objekttisch
• Kameraadapter C-Montierung
• Farbfilter (4 Stk.)
• Fläschchen mit Immersionsöl
• Stromversorgung für Quecksilberlampe
• AC-Stromversorgungskabel (2 Stk.)Stromversorgungskabel für Quecksilberlampengehäuse
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigiertes plan-achromatisches Objektiv, fluo: PL FL 10-fach/0,35 AA 2,37 mm
• Unendlich-korrigiertes plan-achromatisches Objektiv: PL 20-fach/0,40 AA 8,8 mm
• Unendlich-korrigiertes plan-achromatisches Objektiv: PL 60-fach/ 0,80∞/0,17 AA 0,46 mm
• Phasenkontrastgerät
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgerät
• Kalibrierungsobjektträger
• LCD-Bildschirm
