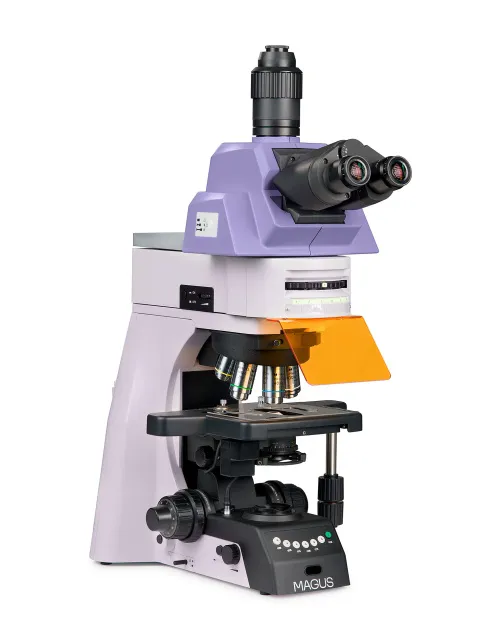

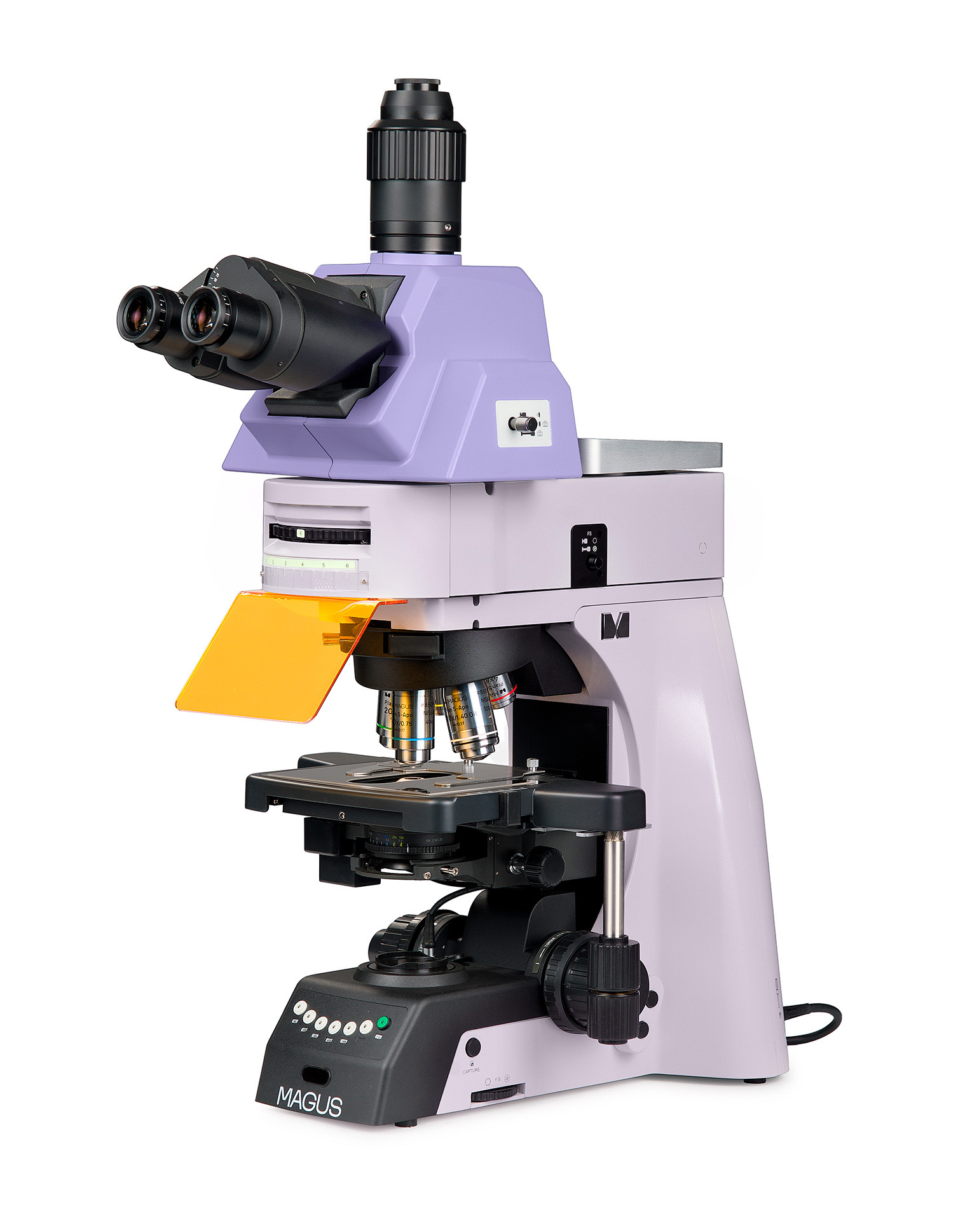

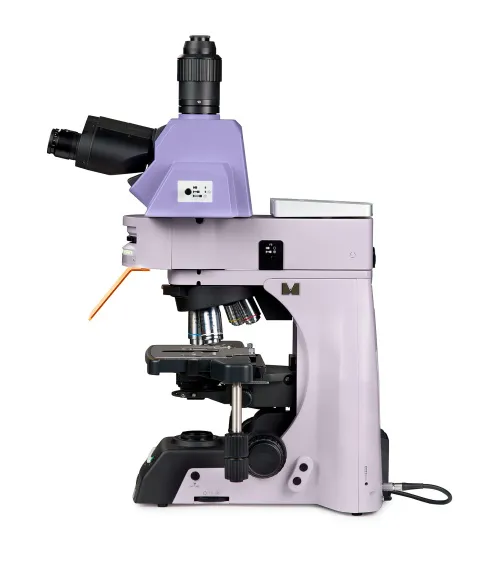

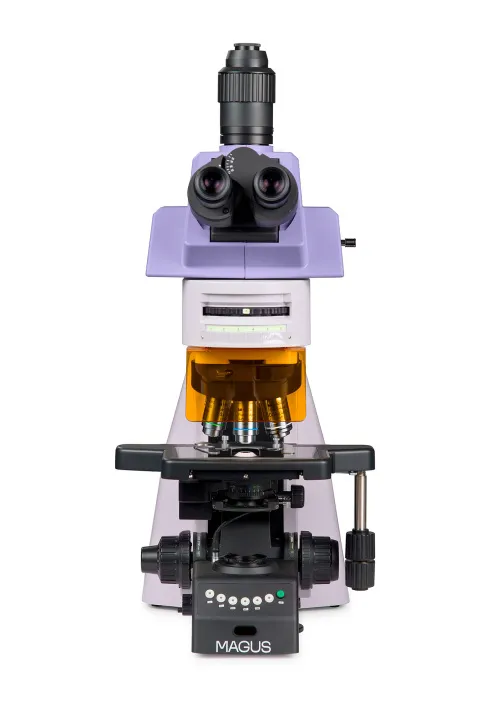

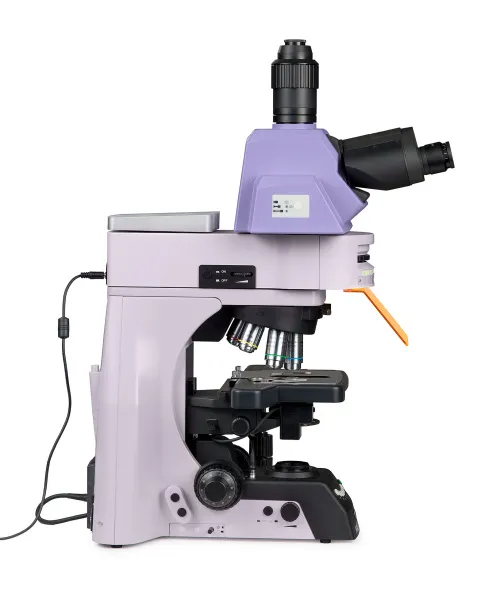

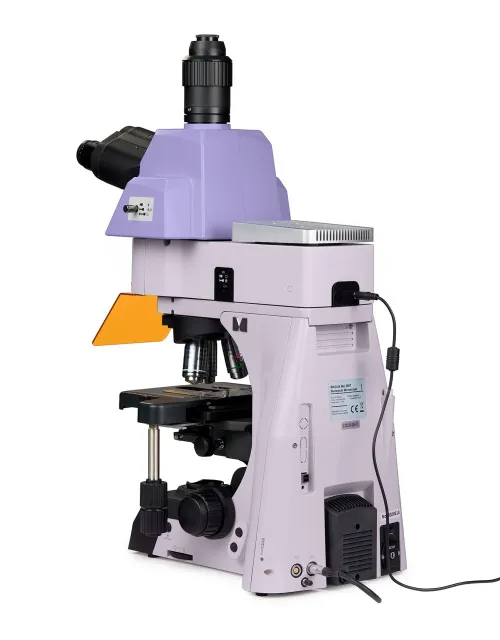

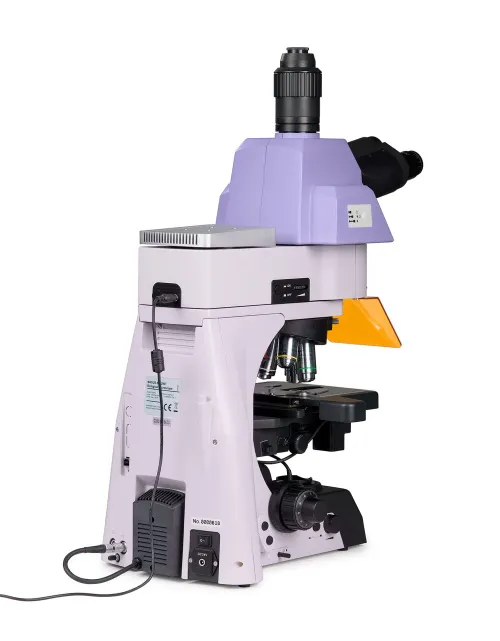

MAGUS Lum 490L Fluoreszenzmikroskop

Ein Forschungsmikroskop zur Untersuchung von Proben im Auflicht unter Verwendung von Fluoreszenz sowie im Hellfeld mit Durchlicht. Die Installation von zusätzlichem Zubehör ermöglicht Dunkelfeld-, Phasenkontrast-, Differentialinterferenzkontrast- und Polarisationstechniken. Der motorisierte Objektivrevolver und der Kondensor automatisieren den Wechsel der Objektive und die Einstellung des Beleuchtungssystems für jedes Objektiv. Der Anwender wird nicht durch die Einstellungen abgelenkt und kann sich daher vollständig auf die Forschung konzentrieren, was den Ablauf beschleunigt. Die Fluoreszenzmikroskopie basiert auf der Fähigkeit einiger Substanzen zu leuchten, wenn sie mit Licht eines bestimmten Teils des Spektrums bestrahlt werden. Der Auflichtbeleuchter ist mit vier Fluoreszenzfilterwürfeln ausgestattet, die optimale Bedingungen für die Anregung der Fluoreszenz im blauen, grünen, ultravioletten und roten Emissionswellenlängenbereich bieten. Das Mikroskop wird in medizinischen Einrichtungen und Labors, Forschungs- und forensischen Zentren, Industrie- und Umweltorganisationen, Pharmaunternehmen sowie Bildungseinrichtungen eingesetzt.

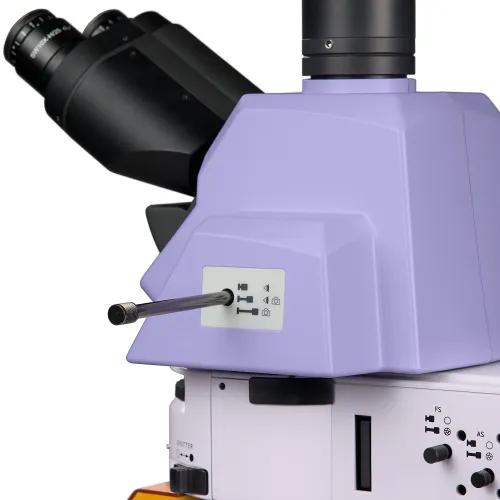

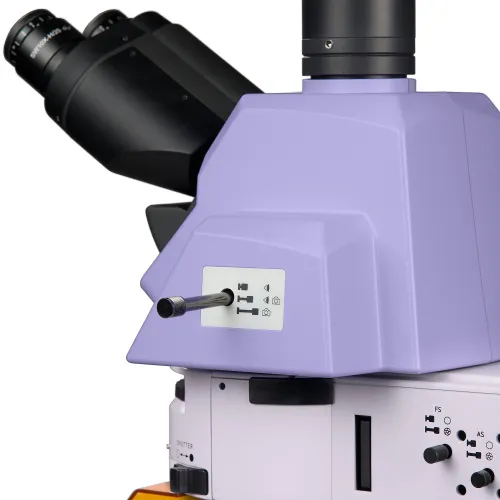

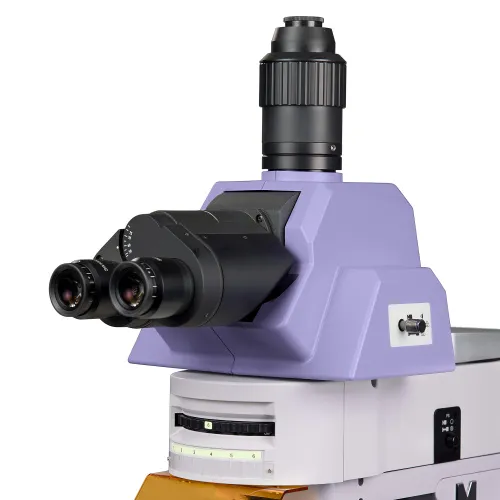

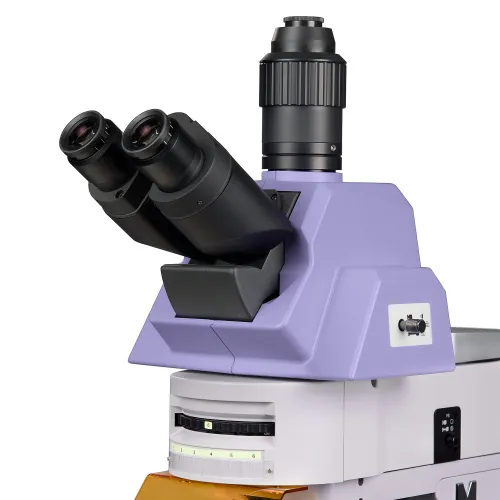

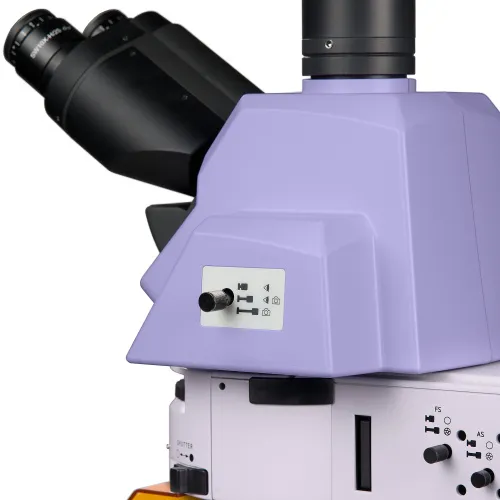

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Der Anwender wählt den bequemsten Neigungswinkel des Mikroskopkopfes im Bereich von 0° bis 35°. Die Digitalkamera ist auf dem vertikalen Tubus montiert. Die Strahlenteilung ist 0/100, 100/0 oder 80/20. Die Grundausstattung umfasst 10-fache/25-mm-Okulare mit Dioptrieneinstellung und einem langen Augenabstand für die Arbeit mit einer Brille.

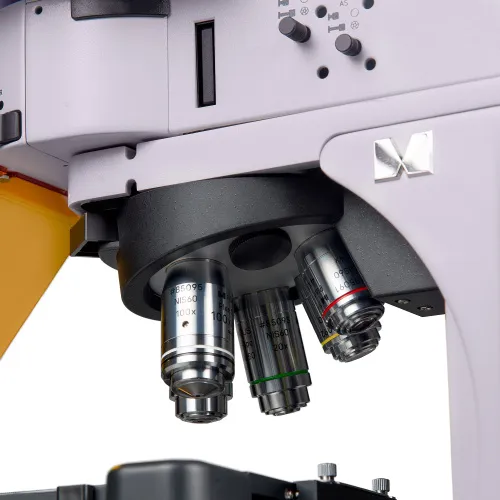

Objektivrevolver

Der motorisierte Objektivrevolver für 6 Objektive ist vom Beobachter weg zum Stativ gerichtet: Der Anwender sieht das in den Strahlengang eingeführte Objektiv, und der Raum über dem Objekttisch ist frei. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen. Oberhalb des Objektivrevolvers befindet sich ein Schlitz mit einer Verschlusskappe für die Installation eines Analysators oder Differentialinterferenzkontrastschiebern.

Plan semi-apochromatische Fluoreszenz-Objektive

Die Objektivlinsen bestehen aus Fluorit, einem Mineral mit hoher Transparenz über ein breites Wellenlängenspektrum, ohne Autofluoreszenz und Doppelbrechung, mit korrigiertem Sekundärspektrum. Die hohe numerische Apertur verbessert das Auflösungsvermögen des Objektivs. Das Bild in den Okularen und durch die Digitalkamera ist reiner, kontrastreicher und heller als bei normalen plan-achromatischen Objektiven. Plan semi-apochromatische Objektive weisen chromatische Aberrationen auf, die für vier Farben korrigiert sind, sphärische Aberrationen, die für drei Farben korrigiert sind, und eine Bildfeldwölbung, die für 90 % des Durchmessers des Sehfelds korrigiert ist. Das Objektiv mit 4-facher Vergrößerung ist für die Arbeit mit Proben mit oder ohne Deckglas ausgelegt. Die Objektive mit 10-, 20-, 40- und 100-facher Vergrößerung werden zur Beobachtung von Proben mit einem 0,17 mm dicken Deckglas verwendet. Das 100-fach vergrößernde Objektiv unterstützt das Ölimmersionsverfahren. Alle Objektive sind für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm.

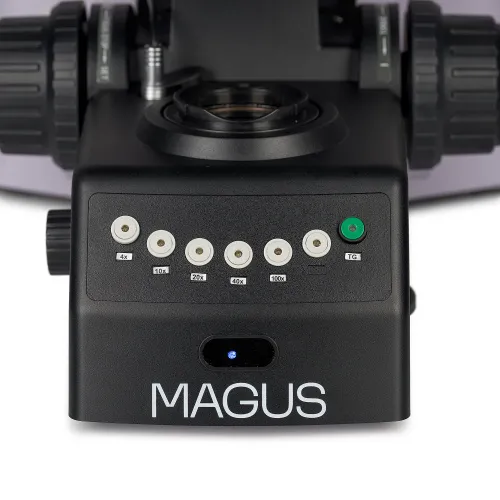

Fernsteuerung des drehbaren Objektivrevolvers

Auf der Vorderseite des Mikroskops befinden sich Objektivwahltasten. Wenn Sie eine Taste drücken, bringt der Objektivrevolver das gewählte Objektiv automatisch in seine Betriebsposition. Eine separate Taste dient zum Umschalten zwischen den beiden am häufigsten verwendeten Objektiven. Auf beiden Seiten des Gehäuses, neben den Fokussierknöpfen, befinden sich Tasten zum Drehen des Objektivrevolvers. Die Beleuchtung und die Position der Frontlinse des Kondensors werden automatisch an das gewählte Objektiv angepasst. Diese Funktionen verbessern den Komfort für den Anwender, die Geschwindigkeit und die Effizienz der Arbeit.

Konstante, angenehme Helligkeit im Durchlicht bei Vergrößerungswechsel

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Lum 490L, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Lum 490L erhöht den Komfort und spart Zeit, auch wenn Ihre Arbeit häufige Vergrößerungswechsel erfordert.

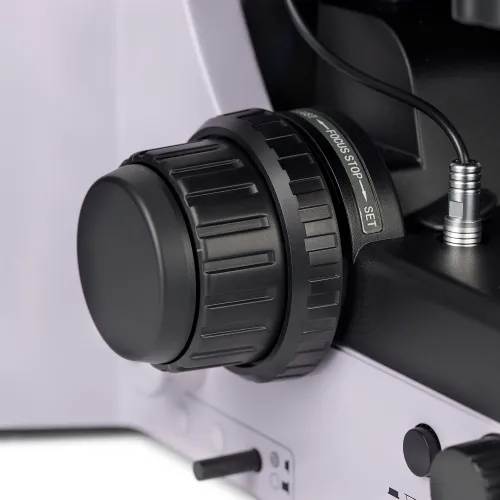

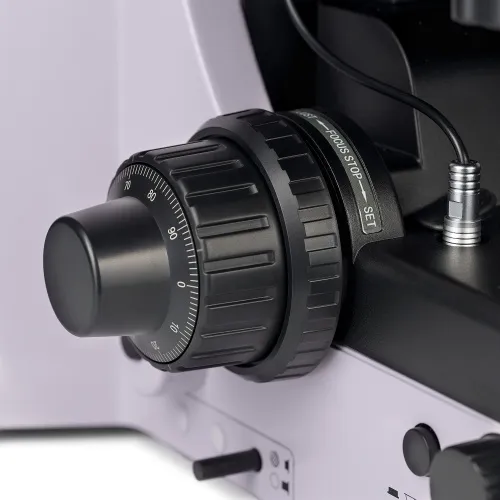

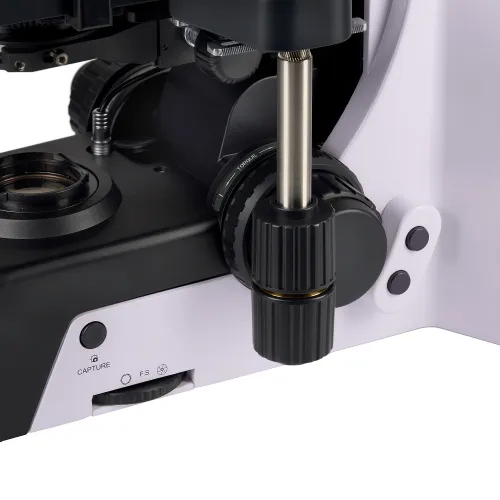

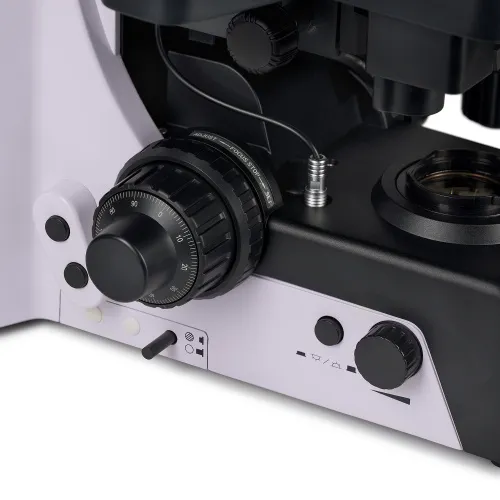

Fokussiermechanismus

Das Mikroskop ist mit tief liegenden koaxialen Grob- und Feintrieben ausgestattet. Der Forscher kann seine Hände auf den Tisch legen und eine bequeme Position vor dem Mikroskop einnehmen. Der Arretierknopf des Grobtriebs hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus. Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

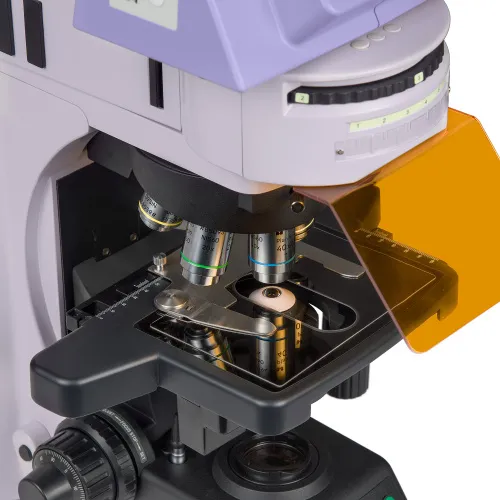

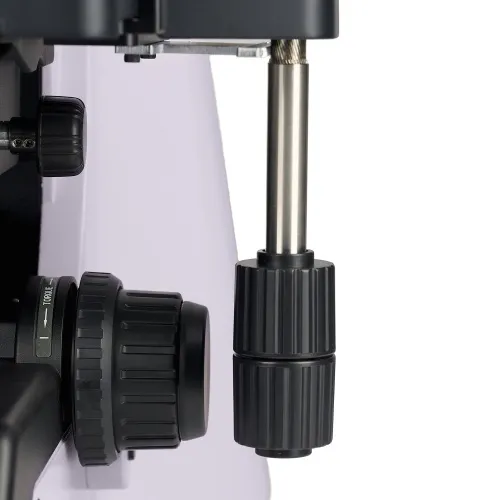

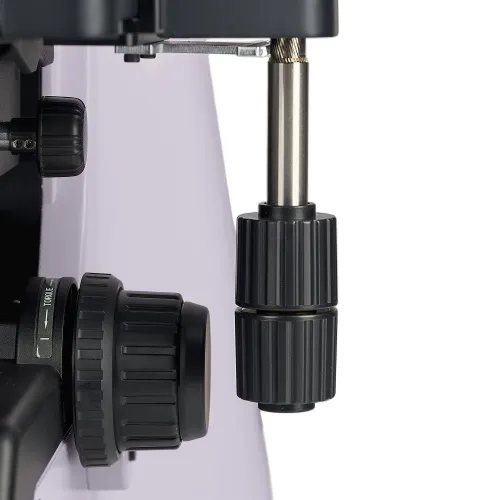

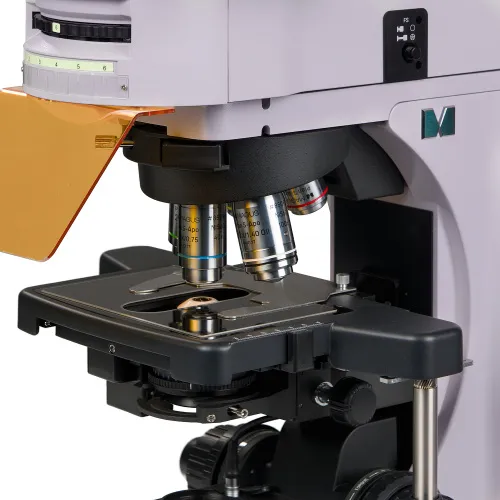

Objekttisch

Die Objekttischplatte besteht aus Saphirglas. Härte, Haltbarkeit sowie Kratz- und Chemikalienbeständigkeit von Saphirglas sind – abgesehen von Diamant – unübertroffen. Es übertrifft das verbreitete chemisch gehärtete Gorilla-Glas deutlich. Nach der Mohs-Skala (eine Zehn-Punkte-Skala für die relative Härte von Mineraloberflächen) erreicht Gorilla-Glas einen Wert von 6,8, Saphir 9 und Diamant 10. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden. Der höhenverstellbare Tischtrieb gewährleistet Komfort für die Anwender, da ihre Hand bei der Bedienung ermüdungsfrei auf dem Tisch ruhen kann. Der Tischtrieb verfügt außerdem über eine Spannungsanpassung, mit der Sie die optimale Drehspannung für eine reibungslose und präzise Bewegung der Probe auswählen können.

Epi-Fluoreszenzbeleuchtung

Im Inneren des Aufsatzes befindet sich ein drehbarer Revolver mit fünf Positionen und vier Fluoreszenzfiltern unterschiedlicher Wellenlängen: Breitband-Blau (В), Grün (G), Ultraviolett (UV) und Schmalband-Rot (R). Der gewünschte Filter wird durch Drehen des Rings ausgewählt. Eine Position des Revolvers ist für die Hellfeldbeobachtungen. Eine einstellbare Feldblende grenzt das beleuchtete Feld ab. Die Anregungslichtquellen sind LED. Die LED erreichen sofort die vom Nutzer eingestellte Helligkeit. Sie erwärmen sich auch bei längerem Gebrauch nicht und können bei Bedarf schnell ausgeschaltet werden. Das erleichtert es, von der Hellfeldtechnik zur Fluoreszenz und wieder zurück zu wechseln. Die Lebensdauer der LED beträgt 50.000 Stunden. Für den Einsatz im Hochschulbereich wird die LED-basierte Fluoreszenzbeleuchtung empfohlen, da sie die sicherste Option darstellt und nur minimalen Wartungsaufwand erfordert.

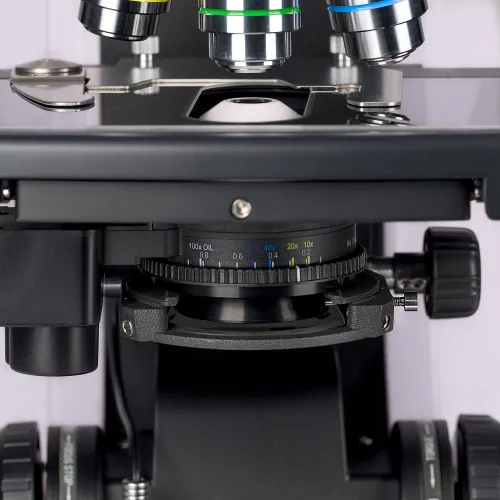

Kondensor

Optimale Kondensoreinstellungen für jedes Objektiv: Die klappbare Zusatzlinse bewegt sich bei Objektiven mit geringer Vergrößerung automatisch aus dem Strahlengang heraus und kehrt bei Objektiven mit einer mehr als 10-fachen Vergrößerung zurück. Ein manueller Schritt weniger – für eine schnelle und bequeme Bedienung. Der Anwender kann auch die Position der klappbaren Zusatzlinse des Kondensors für bestimmte Studien individuell einstellen. Der Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz. Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat weiße Aperturmarkierungen und Farbmarkierungen für die Objektivvergrößerung, und der Ring hat eine Indikatormarkierung. Um ein kontrastreiches Bild zu erzielen, empfiehlt es sich, die Aperturblende etwas kleiner einzustellen als den dem verwendeten Objektiv entsprechenden Wert.

Durchlichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

Köhlersche Beleuchtung im Durchlicht

Die Lichtquelle befindet sich an der Rückseite des Mikroskops, und das Licht wird über einen Spiegel auf den Kollektor gelenkt. Der Bildkontrast wird mit der Aperturblende des Kondensors eingestellt, während das beleuchtete Bildfeld mit der Feldblende reguliert wird. Der Feldblendenregler befindet sich rechts unten am Gehäuse, direkt neben dem Fokuseinstellbereich. Dies vereinfacht die Einrichtung der Köhlerschen Beleuchtung. Die Köhlersche Beleuchtung verbessert die Bildqualität der beobachteten Probe: Jedes Objektiv erzielt eine maximale Auflösung und das Sichtfeld wird gleichmäßig ausgeleuchtet, ohne dass es an den Rändern zu Verdunkelungen kommt. Das Präparat wird scharfgestellt, Streulicht wird unterdrückt und der Kontrast verbessert.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle. Das MAGUS Lum 490L bietet dem Anwender Komfort bei der Bedienung. Motorisierte Komponenten erhöhen die Geschwindigkeit und vereinfachen sich wiederholende Aufgaben beim häufigen Wechsel der Objektive. Dank des verstellbaren Kopfes kann der Anwender einen bequemen Betrachtungswinkel wählen, wodurch Nacken- und Rückenbeschwerden vermieden werden. Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen. Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Steuerungshebel des Objekttisches und der Feintrieb in Griffweite befinden.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden. Optionale Objektive bieten zusätzliche Vergrößerung. Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen. Die optionalen Aufsätze für Phasenkontrast, Dunkelfeld, Polarisation und DIC erweitern das Spektrum der mikroskopischen Verfahren und ermöglichen die Untersuchung von Präparaten, die im Hellfeld unsichtbar sind. Digitalkameras übertragen das Mikroskopbild auf einen Monitor, speichern Dateien, und die Software führt Echtzeitmessungen an den Proben durch. Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

Das MAGUS Lum 490L kann als eine Alternative zu folgenden Modellen in Betracht gezogen werden: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Hauptmerkmale:

• Untersuchung von Proben, die Fluoreszenz ausstrahlen, wenn sie mit Anregungslicht bestrahlt werden
• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Trinokularkopf mit vertikalem Kameraanschluss, einstellbarem Neigungswinkel und Strahlteilungsverhältnis: 0/100, 100/0 oder 80/20
• Motorisierter Objektivrevolver, der über ergonomische Tasten am unteren Ständer für den Objektivwechsel mit einem Tastendruck gesteuert wird
• Plan-semi-apochromatische Fluoreszenzobjektive mit hoher Auflösungsleistung
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Beleuchtung und motorisierter Kondensor mit einer klappbaren Linse
• Intelligentes Beleuchtungssteuerungssystem im Durchlicht: automatische Helligkeitsauswahl beim Wechsel des Arbeitsobjektivs
• Der Objekttisch verfügt über eine Saphirglasplatte und einen langen Bediengriff für komfortable Handhabung
• Große Auswahl an kompatiblem optionalem Zubehör

Lieferumfang:

• Stativ mit Fokussiermechanismus, Eco-Modus-Unterstützung, halbautomatischer Steuerung des Revolvers und einem Kondensor
• LED-Lichtquelle für Durchlicht (am Stativ montiert)
• Motorisierter Revolver (am Stativ montiert)
• Objekttischhalter mit Kondensorhalterung
• Objekttisch mit Probenhalter
• Motorisierter Abbe-Kondensor mit einer klappbaren Linse
• Epi-Fluoreszenzbeleuchtung
• B/G/UV/R-Fluoreszenzfilterwürfel
• Trinokularer Mikroskopkopf
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 4-fach/0,13 ∞/– AA 17 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 10-fach/0,30 ∞/0,17 AA 16 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 20-fach/0,50 ∞/0,17 AA 2,7 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 40-fach/0,75 ∞/0,17 AA 1,4 mm, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Fluoreszenzobjektiv PlanF S-Apo 100-fach/1,30 Öl ∞/0,17 AA 0,18 mm, parfokaler Abstand: 60 mm
• Okular 10-fach/25 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
• Augenmuschel (2 Stk.)
• 1-facher C-Mount-Adapter
• Mikroskop-Netzteil mit Kabel
• Netzadapter und Netzkabel für den Epi-Fluoreszenz-Aufsatz
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 Öl ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 Wasser ∞/0,17, parfokaler Abstand: 60 mm
• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Zentrierteleskop
• Dunkelfeldkondensor NA 0,7–0,9
• Dunkelfeld-Immersionskondensor NA 1,3–1,26
• Differentialinterferenzkontrast-Modul (DIC)
• Epi-Fluoreszenz-Aufsatz mit Quecksilberlampengehäuse, Fluoreszenzfilterwürfeln und Quecksilberlampen-Netzteil
• Polarisator/Analysator-Set
• Digitalkamera
• Kalibrierungsobjektträger
• Bildschirm
• Satz Farbfilter (blau, grün, gelb, Mattglas)
