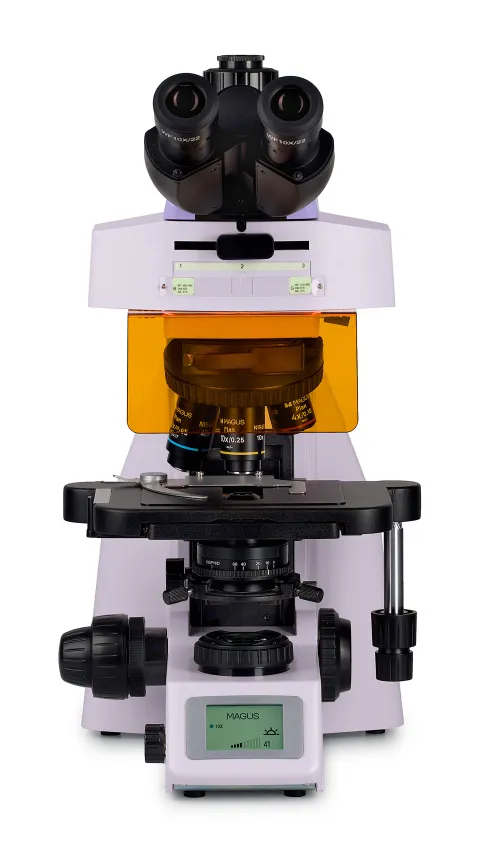

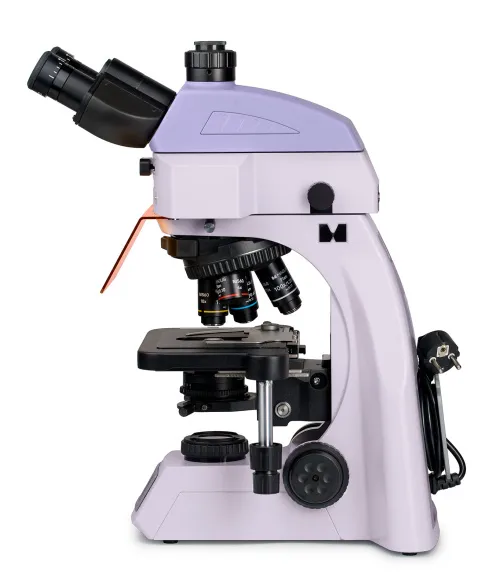

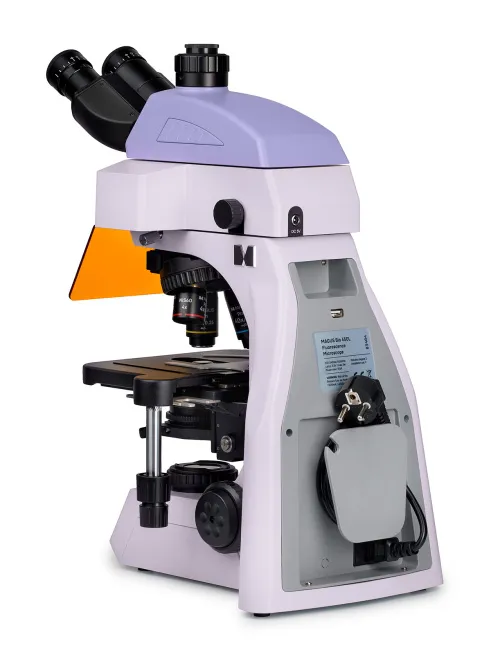

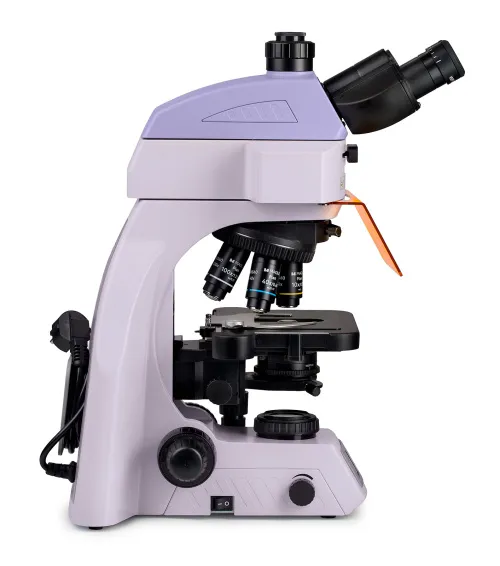

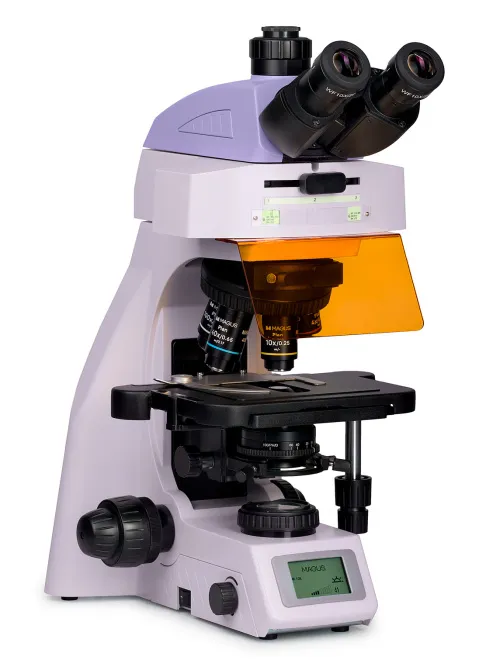

MAGUS Lum 450L Fluoreszenzmikroskop
Vergrößerung: 40- bis 1000-fach. Trinokularkopf, plan-achromatische Objektive, Auflicht- und Durchlichtquellen – 3-W-LED, Köhlersche Beleuchtung im Durchlicht
Produktnr. | 83484 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555019505 |
Abmessungen der Verpackung (LxBxH) | 38x67x47 cm |
Versandgewicht | 14.4 kg |
Das MAGUS Lum 450L Mikroskop kann für Forschungen im Hellfeld und im Fluoreszenzlicht verwendet werden. Mit zusätzlichen Komponenten können auch Untersuchungen im Dunkelfeldverfahren, Phasenkontrast oder unter polarisiertem Licht durchgeführt werden. Bei Fluoreszenzbeobachtungen beleuchtet das MAGUS Lum 450L die Probe blau oder grün, so dass die Objekte grün-gelbes bzw. rotes Licht wiedergeben. Fluoreszenzmikroskope werden bei medizinischen Untersuchungen, forensischen oder pharmakologischen Studien sowie bei der Veterinär- und Hygienekontrolle eingesetzt. Dieses Modell ist mit einem intelligenten Beleuchtungssystem ausgestattet, das die Lichtintensität an die Eigenschaften der Objektive anpasst, sowie mit einem LCD-Display, auf dem Sie die Betriebsparameter steuern können.

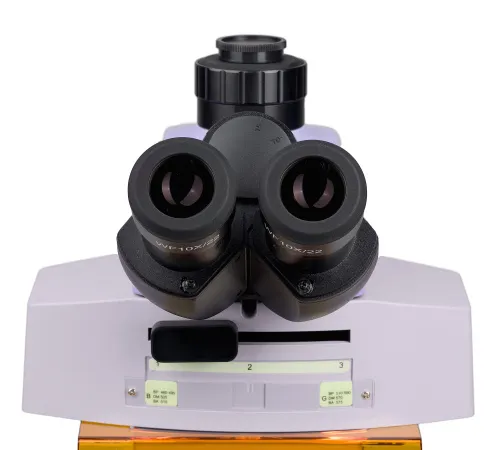

Das Mikroskop ist mit einem Trinokularkopf ausgestattet: zwei Okulartuben und der dritte Tubus ist für eine Digitalkamera vorgesehen. Die Okulartuben sind für unendlich korrigierte Optiken ausgelegt. Der Nutzer kann ihre Höhe durch Drehen der Tuben um 360° einstellen. Anwender mit Sehschwächen haben keine Einschränkungen bei der Arbeit mit diesem Mikroskop: Das Modell wird mit einfachen 10-fachen/22-mm-Okularen mit Dioptrieneinstellringen geliefert, und die Austrittspupille der Okulare befindet sich in einem ausreichenden Abstand, um das Arbeiten mit einer Brille zu ermöglichen. Die Glaslinsen und Okulare sind durch flache Gummi-Augenmuscheln geschützt. Wenn Sie eine Kamera anschließen, beträgt die Strahlteilung im Mikroskop 50/50.

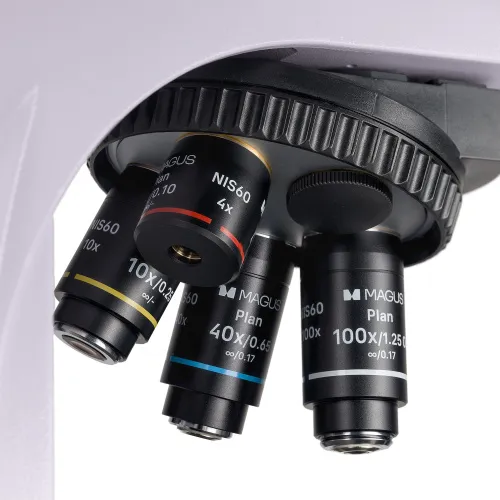

Der Objektivrevolver verfügt über 5 Anschlüsse für die Installation von Objektiven. Der parfokale Abstand beträgt 60 mm. Der Objektivrevolver ist vom Betrachter weggerichtet, so dass oberhalb des Objekttisches freier Raum für das Handhaben der Probe bleibt. Das Mikroskopset enthält 4 Objektive von 4- bis 10-facher Vergrößerung. Sie können ein zusätzliches Objektiv in den freien Anschluss einsetzen, um den Vergrößerungsbereich zu erweitern. Das besondere Merkmal des Objektivrevolvers ist das "intelligente" Beleuchtungssystems. Der Anwender stellt die Lichtintensität einmalig auf die Vergrößerung jedes Objektivs ein, und beim Drehen des Objektivrevolvers wird das Licht dann automatisch auf die gewünschte Intensität eingestellt. Dadurch werden abrupte Änderungen der Beleuchtungsstärke in den Okularen vermieden, die Augen des Anwenders ermüden weniger und ständiges Anpassen der Helligkeit entfällt.

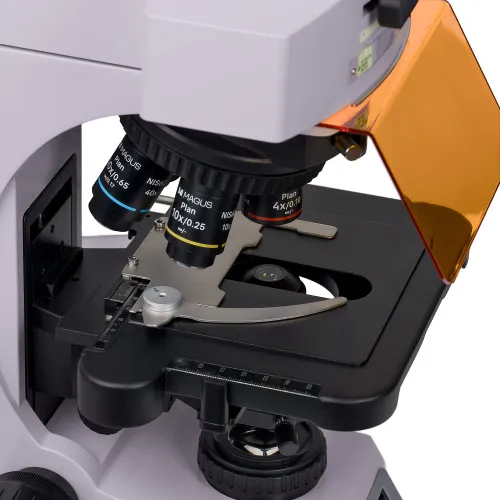

Der Objekttisch hat ein ergonomisches Design: Das Objekt wird mit einem Riemenantrieb bewegt, es gibt kein Positionierungsgestell, und der Objekttisch wird mit einem langen Griff bedient. Dabei kann der Anwender seine Hände ohne Anstrengung auf dem Tisch legen. Der Objekttisch ist mit einem Probenhalter ausgestattet; er ist mit zwei Schrauben befestigt und kann einfach abgenommen werden.

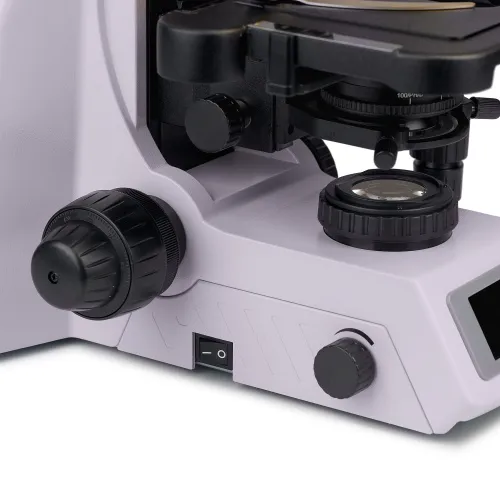

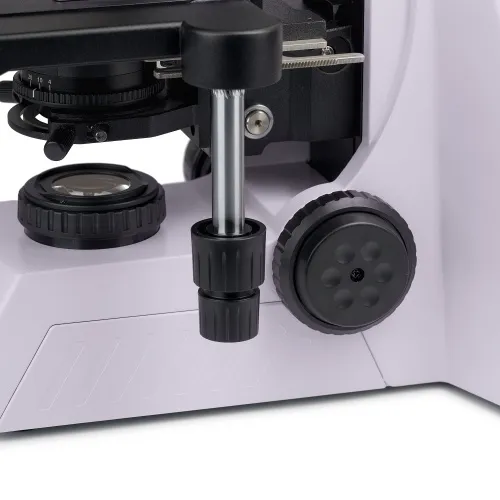

Die Fokussierung erfolgt über koaxiale Knöpfe am Stativ: Auf der linken Seite befindet sich ein Grobfokussierknopf, und der Feintrieb wird mit den Knöpfen auf der rechten und linken Seite eingestellt. Ein weiterer Griff dient zum Feststellen der Grobfokussierung. Die Triebspannung wird mit einem Ring eingestellt.

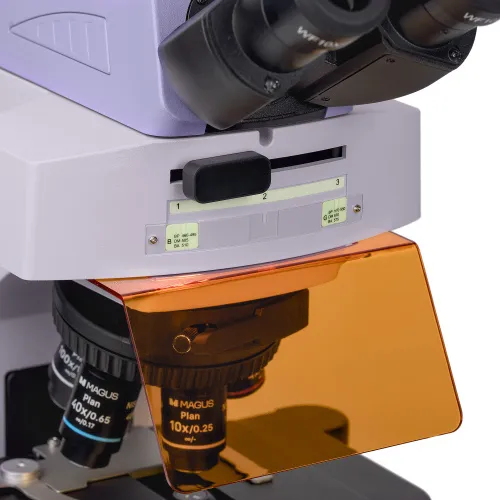

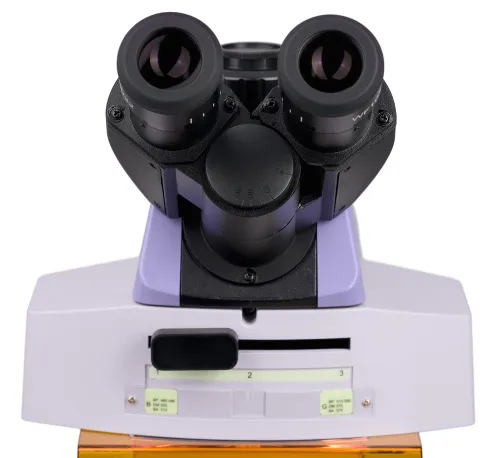

Die Beleuchtung des Mikroskops erfolgt mit 3-W-LED: eine Durchlichtbeleuchtung für Hellfeldstudien, eine Auflichtbeleuchtung für Fluoreszenzstudien. Um ein fluoreszierendes Leuchten zu erzeugen, enthält das Set zwei Filter, einen blauen und einen grünen. Sie wechseln, wenn der Schalter am Fluoreszenzaufsatz nach links oder rechts verschoben wird. Steht der Schalter in der Mitte, ist das Mikroskop bereit für die Arbeit im Hellfeldverfahren. Die LED sind für eine Betriebsdauer von 50.000 Stunden ausgelegt. Sie erreichen sofort die erforderliche Intensität, verändern die Temperatur nicht und schalten sich sofort ab.
Das Mikroskop ermöglicht Ihnen die Einstellung der Köhlerschen Beleuchtung für die Anwendung verschiedener Forschungsmethoden. Sie erzeugt ein hochwertiges Bild ohne Spuren von Artefakten, die Probe und das gesamte Sehfeld werden mit gleichmäßigem Licht ohne Verdunkelung an den Rändern beleuchtet.

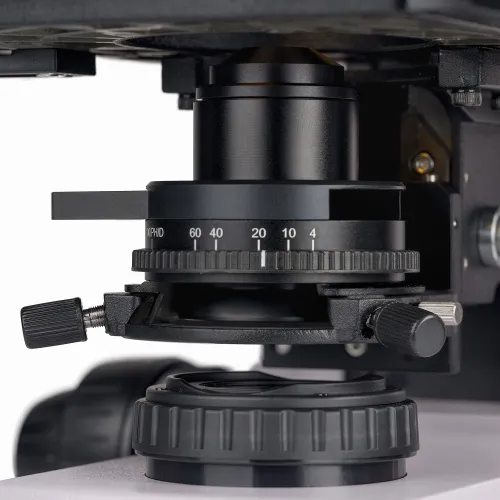

Der einstellbare Kondensor mit Irisblende ist höhenverstellbar und zentriert. Der Anschluss an das Mikroskop erfolgt über eine Schwalbenschwanzhalterung. Zur Erleichterung der Einstellung befinden sich auf dem Gehäuse des Kondensors Markierungen, die den Vergrößerungsindikatoren der Objektive entsprechen, und auf dem Kondensorring befindet sich ein Zeiger. Um ein kontrastreiches Bild zu erhalten, stellen Sie die Markierung auf die gewünschte Vergrößerung ein. Der Kondensor verfügt über einen Schlitz für einen Dunkelfeld- oder Phasenkontrastschieber. Bei der Arbeit mit anderen Methoden wird der Schlitz mit einem Stopfen verschlossen.

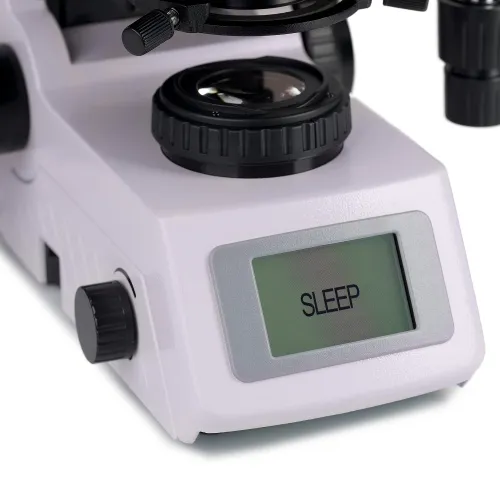

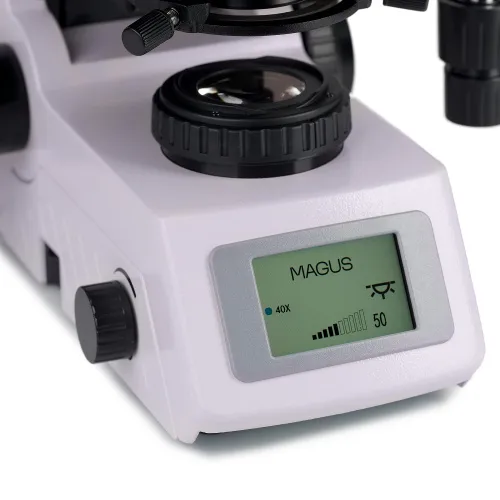

Alle gewählten Parameter – die Vergrößerung des Arbeitsobjektivs, die Beleuchtungseinstellungen und der aktuelle Betriebsmodus – können auf dem integrierten LCD-Display angezeigt werden. Durch die Steuerung des entsprechenden Knopfes kann der Anwender den Schlafmodus einstellen oder den Timer zum Ausschalten aktivieren, die Helligkeit einstellen oder die Sperre aktivieren.

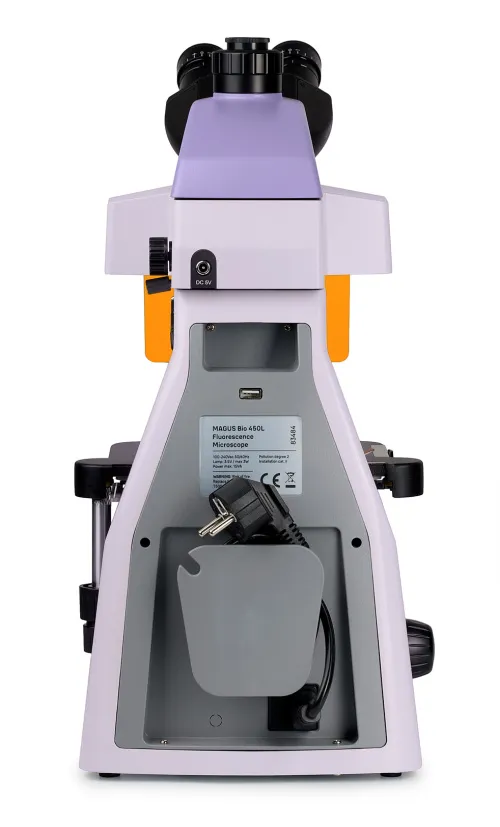

Das Design des Mikroskops ist auf maximalen Komfort für den Anwender zugeschnitten. Zusätzlich zu den bereits beschriebenen Funktionen verfügt es über einen Tragegriff, und das Netzkabel ist nicht sichtbar, was nicht nur ästhetisch ansprechend, sondern auch sicher ist.
Verschiedene Zubehörteile erweitern die Funktionalität des Mikroskops: Okulare sorgen für eine zusätzliche Vergrößerung, und optionale Komponenten ermöglichen es Ihnen, mit anderen Methoden zu forschen. Ein Kalibrierungsobjektträger, in Kombination mit Okularen mit Skala oder mit einer Digitalkamera, helfen Ihnen, ein Objekt zu messen.
Hauptmerkmale:
- Für Forschung im Hellfeld sowie im Fluoreszenzlicht
- Dunkelfeld-, Phasenkontrast- oder Polarisationslichtstudien sind mit optionalen Komponenten möglich
- Um unter Fluoreszenzlicht zu arbeiten, wird die Probe mit blauem oder grünem Licht beleuchtet und erzeugt ein gelb-grünes oder rotes Licht
- Das intelligente Beleuchtungssystem passt die Lichthelligkeit beim Wechsel des Objektivs automatisch an
- LCD-Display zeigt die gewählten Betriebsparameter an
- Trinokularkopf, die Position der Okulartuben wird an die Körpergröße des Nutzers angepasst
- Der Kondensor ist mit einer Markierung für die Objektivvergrößerung versehen, um die Einstellung zu erleichtern
- Köhlersche Beleuchtung
Lieferumfang:
- Stativ mit integriertem Netzteil, Auflichtbeleuchtung, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
- CMO-System
- Auflichtbeleuchtung
- Trinokularkopf
- Unendlich-korrigiertes plan-achromatisches Objektiv: 4-fach/0,10, parfokale Höhe 60 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: 10-fach/0,25, parfokale Höhe 60 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: 40-fach/0,65 (federbelastet), parfokale Höhe 60 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: 100-fach/0,25 Öl (federbelastet), parfokale Höhe 60 mm
- Okular 10-fach/22 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
- Augenmuschel (2 Stk.)
- Lichtfilter
- Kameraadapter C-Montierung
- Fläschchen mit Immersionsöl
- AC-Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 10-fach/22 mm Okular mit Absehen
- 10-fach/22 mm Okular mit Fadenkreuz
- 12,5-fach/17,5 mm Okular (2 Stk.)
- 15-fach/16 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- Unendlich-korrigiertes plan-achromatisches Objektiv: 20-fach/0,40, parfokale Höhe 60 mm
- Phasenkontrastgerät: Set mit Phasenschiebern, Hilfszentrierfernrohr, Set mit Phasenobjektiven
- Dunkelfeld-Schieberegler
- Polarisationsgerät
- Digitalkamera
- Kalibrierungsobjektträger
- Display
Produktnr. | 83484 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555019505 |
Abmessungen der Verpackung (LxBxH) | 38x67x47 cm |
Versandgewicht | 14.4 kg |
Typ | biologisch, Licht-/optisch |
Kopf | trinokular |
Einblick | mit Lichtstromverteilung von 50/50, Gemel-Kopf (Siedentopf, 360° drehbar) |
Kopfneigung | 30° |
Vergrößerung, x | 40–1000 Grundausstattung (*optional: 40–1250/1500/2000) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22, langer Augenabstand (*optional: 10-fach/22 mit Skala, 10-fach/22 mit Absehen, 10-fach/22 mit Fadenkreuz, 12,5-fach/17,5, 15-fach/16, 20-fach/12) |
Objektive | unendlich-korrigierte plan-achromatische: 4-fach/0,10; 10-fach/0,25; 40-fach/0,65; 100-fach/1,25 Öl (*optional: 20-fach/0,40); parfokaler Abstand: 60 mm |
Objektivrevolver | 5 Objektive, codiert |
Arbeitsabstand, mm | 30 (4-fach); 10,2 (10-fach); 1,5 (40-fach); 0,2 (100-fach) |
Pupillenabstand, mm | 47 — 78 |
Objekttisch, mm | 230x150 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 78/54 |
Objekttisch, mm | auf zwei Achsen beweglicher mechanischer Objekttisch, ohne Positioniergestell |
Dioptrienausgleich am Okular, Dioptrien | ±5 D an jedem Okular |
Dioptrienausgleich am Okular | ✓ |
Kondensator | zentrier- und höhenverstellbarer Abbe-Kondensor NA 1,25 mit einstellbarer Aperturblende und Anschluss mit Stecker für Dunkelfeld- und Phasenkontrastschieber; Schwalbenschwanzfassung |
Blendenrad | einstellbare Aperturblende, einstellbare Irisfeldblende |
Fokus | koaxial, Grobtrieb (30 mm, 37,7 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feintrieb (0,002 mm, 0,2 mm/Kreis) |
Beleuchtung | LED |
Helligkeitsregelung | ✓ |
Stromquelle | 100–240 V, 50/60 Hz, AC-Netz |
Lichtquelle, Typ | Durchlicht und Auflicht: 3-W-LED |
Filters | ja |
Temperaturbereich, °C | 0...+70 |
Zusätzliche Merkmale | automatische Helligkeitsanpassung beim Umschalten der Objektive, Statusanzeige auf dem LCD-Display, Schlafmodus, Ökomodus |
Erweiterbarkeit | Dunkelfeldschieber, Polarisationsgeräte (Polarisator und Analysator), Phasenkontrastgerät (Schieber und Objektive) |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Fluoreszenzmodul | blau (B), 460–495 nm/505 nm/510 nm; grün (G), 510–550 nm/570 nm/575 nm |
Anwendung | Labor/Medizin |
Beleuchtungsposition | zweifach |
Forschungsmethode | Hellfeld, Fluoreszenz |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
