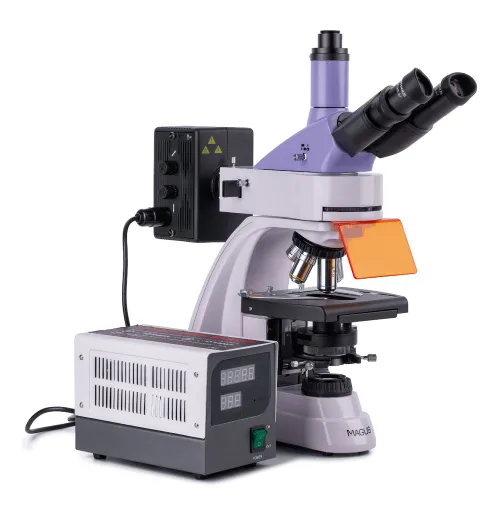

MAGUS Lum 400 Fluoreszenzmikroskop
Vergrößerung: 40 bis 1000-fach. Trinokularkopf, plan-achromatische und Plan-Fluorit-Objektive, Auflichtquelle – 100 W Quecksilberlampe, Durchlichtquelle – 30-W-Halogenlampe, Köhlersche Beleuchtung in Auf- und Durchlicht
Produktnr. | 82904 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018140 |
Abmessungen der Verpackung (LxBxH) | 45x30x96 cm |
Versandgewicht | 16.5 kg |

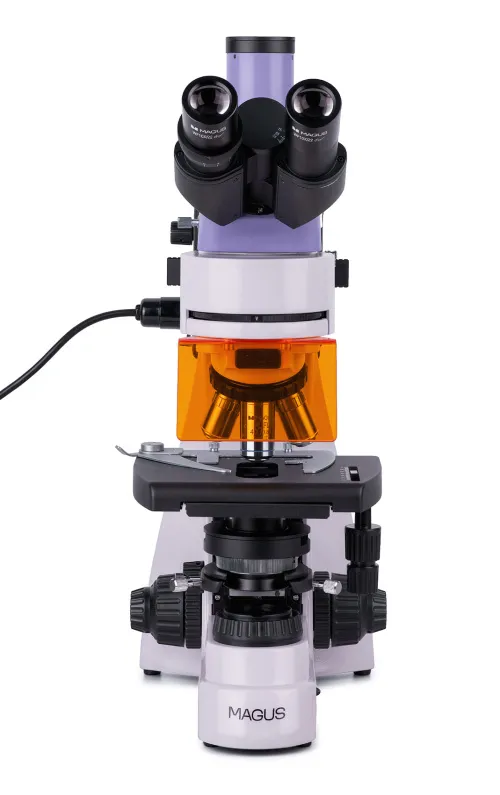

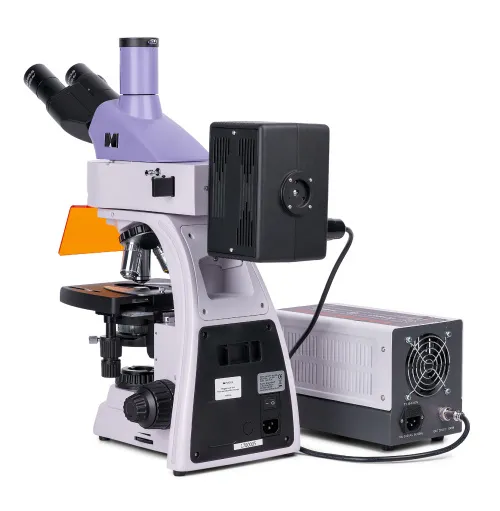

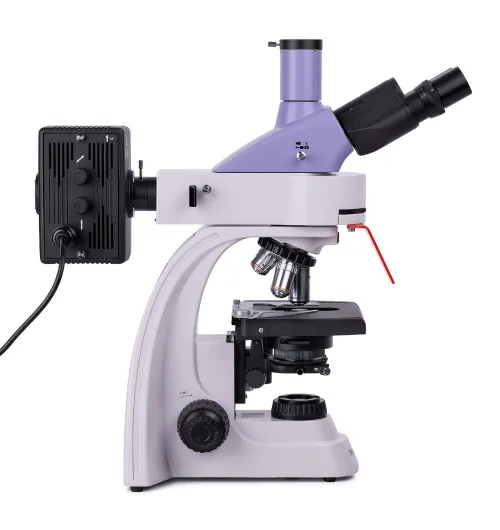

Das Fluoreszenzmikroskop MAGUS Lum 400 ist für die Diagnostik und Forschung mit Methoden der Fluoreszenz- (Auflicht) und Hellfeldmikroskopie (Durchlicht) konzipiert. Dunkelfeld-, Phasenkontrast- und Polarisationstechniken können mit optionaler Ausrüstung angewendet werden. Anwendungsbereiche des Fluoreszenzmikroskops: DNA-Analyse, Untersuchung von Krankheitserregern, sanitäre und epidemiologische Überwachung, forensische Untersuchung, usw.
Optik

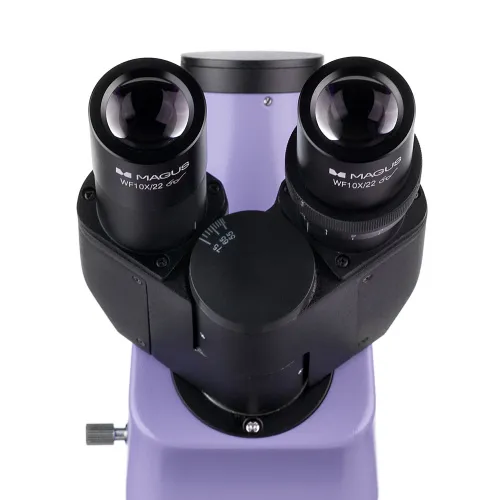

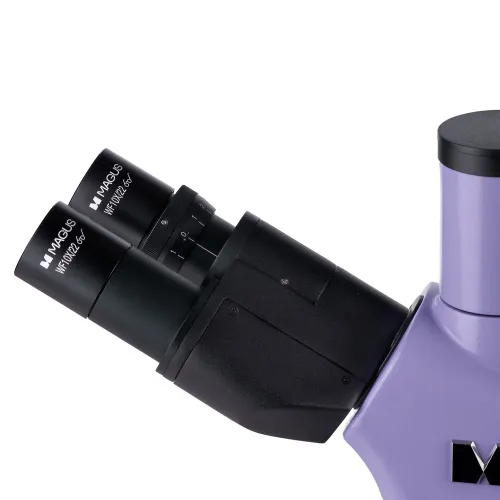

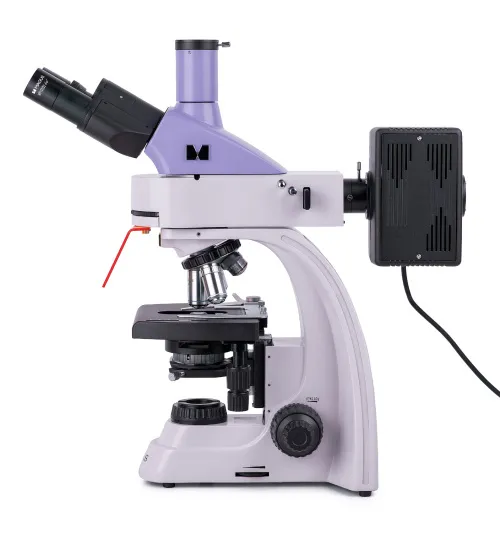

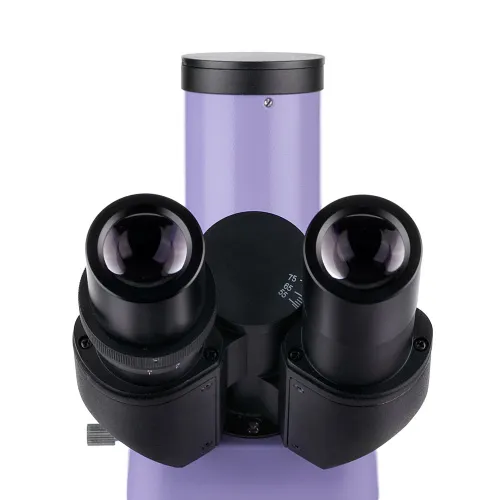

Dies ist ein trinokulares Mikroskop: Der Binokularkopf ist um 30° geneigt und die Digitalkamera (nicht im Lieferumfang enthalten) ist im trinokularen Tubus installiert. Da die Okulartuben um 360° drehbar sind, können sie leicht an die Körpergröße des Anwenders angepasst werden.

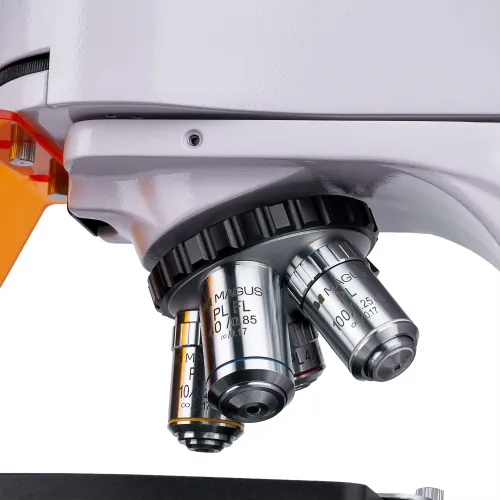

Fünf Objektive können in das drehbare Objektivrevolver eingesetzt werden. Vier unendlich-korrigierte plan-achromatische Objektive sind im Lieferumfang enthalten. Eines davon, ein Fluo-Objektiv mit einer 40-fachen Vergrößerung, ist für Fluoreszenzbeobachtungen gedacht. 4-, 10- und 100-fache Objektive werden für die Hellfeldmikroskopie verwendet. Ein zusätzliches Objektiv kann in den freien Anschluss des Objektivrevolvers eingesetzt werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erreichen.
Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.
Beleuchtung

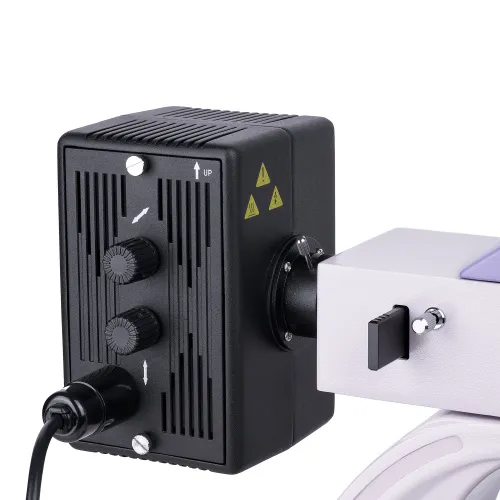

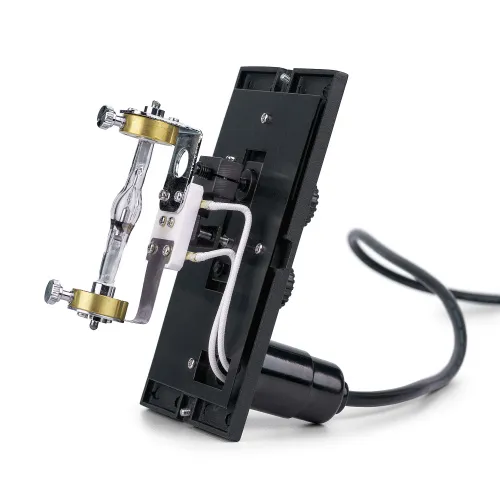

Die Auflichtquelle ist eine 100-W-Quecksilberlampe. Sie befindet sich im Inneren des Lampengehäuses, das für eine effiziente Wärmeableitung sorgt: Die Lampe überhitzt nicht, selbst wenn sie lange Zeit in Betrieb ist. Die Lampe kann über drei Achsen zentriert werden, um eine optimale Ausleuchtung des Arbeitsbereichs zu gewährleisten. Wenn Sie die Lampe austauschen müssen, können Sie sie ganz einfach herausnehmen und einsetzen. Die Quecksilberlampe ist für fluoreszierende Farbstoffe geeignet, da sie diskrete Peaks aufweist. Die Auflichtbeleuchtung enthält vier Anregungsfilter: ultraviolett (UV), violett (V), blau (B) und grün (G).

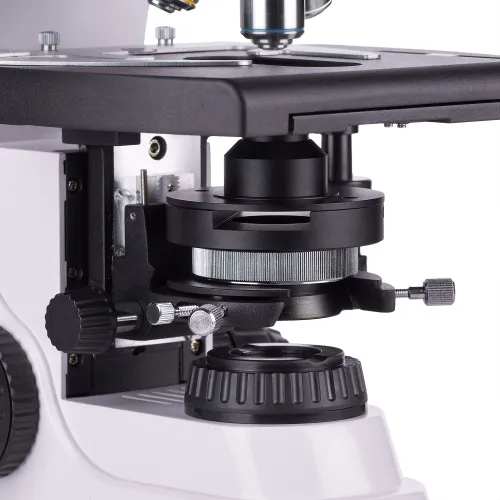

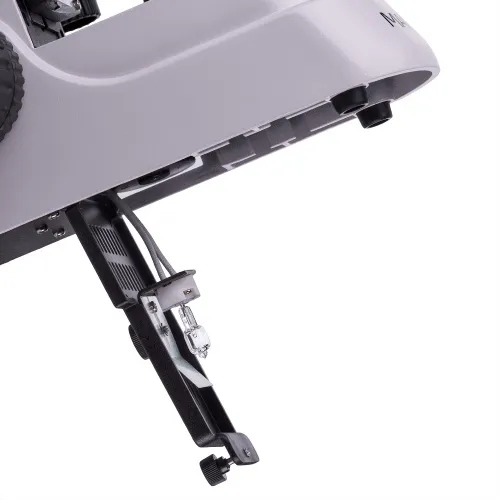

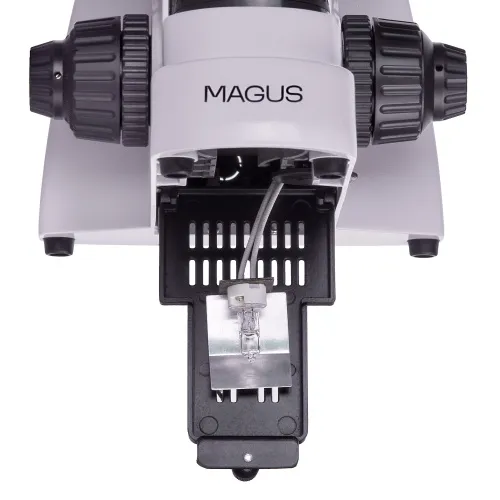

Durchlichtquelle: 30-W-Halogenglühbirne. Sie ist hell genug, um mit allen Objektiven jeder Vergrößerung zu arbeiten. Dank der Farbtemperatur der Beleuchtung werden die Augen auch bei langen Beobachtungen nicht überanstrengt. Das Beleuchtungssystem umfasst auch einen Kondensor. Er hat einen Anschluss für einen Schieber (Phasenkontrast oder Dunkelfeld).
Im Durchlicht und Auflicht können Sie die Köhlersche Beleuchtung einrichten. Wenn die Beleuchtung auf diese Weise eingestellt ist, gibt es keine Verdunkelung an den Rändern, die Probe ist deutlich sichtbar und die Bildartefakte werden entfernt.
Objekttisch und Fokussiermechanismus

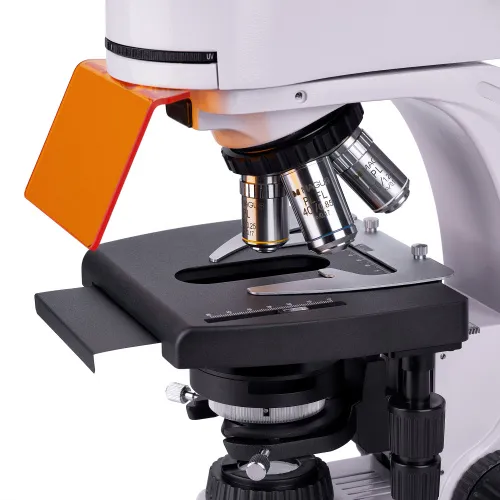

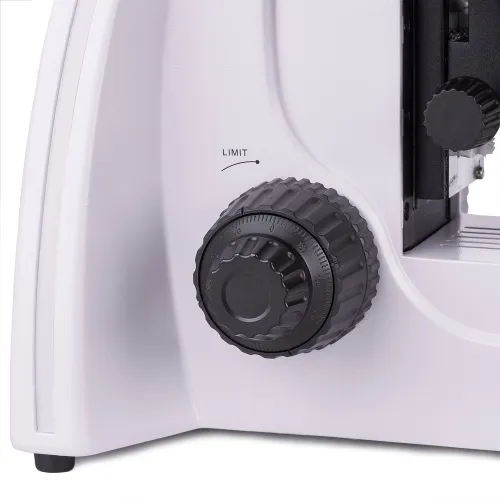

Das Mikroskop ist mit einem ergonomisch gestalteten Objekttisch ohne Positionierungsgestell ausgestattet. Beim Beobachten im Auflicht wird eine schwarze Tischplatte auf den Tisch gelegt, um Streulicht zu entfernen. Der Probenhalter ist abnehmbar und kann bei Bedarf durch Lösen von zwei Schrauben herausgenommen werden. Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungseinstellung und die Feinfokussierung dient zur feinen Fokussierung.
Zubehör
Das Mikroskop MAGUS Lum 400 kann mit zusätzlichem Zubehör ausgestattet werden: Digitalkamera, Phasenkontrastgerät, Polarisationsgerät, Dunkelfeldkondensor, Okulare und Objektive, Dunkelfeld- und Phasenkontrastschieber. Zum Messen von Objekten kann die Konfiguration durch einen Kalibrierungsschieber ergänzt werden.
Hauptmerkmale:
- Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
- Andere Untersuchungsmethoden mit optionalem Zubehör: Phasenkontrast, einfache Polarisation, Dunkelfeld
- Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera; um 360° drehbare Okulartuben
- Unendlich plan-achromatische Objektive, einschließlich eines Fluo-Objektivs
- Auflichtquelle: 100 W Quecksilberlampe, Durchlichtquelle: 30-W-Halogenlampe
- Köhlersche Beleuchtung im Durchlicht und Auflicht
- Fluoreszenzfilter: ultraviolett (UV), violett (V), blau (B), grün (G)
- Ergonomischer Objekttisch mit abnehmbarem Probenhalter und ohne Positionierungsgestell

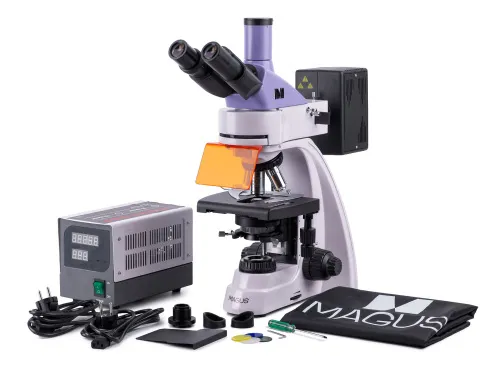

Lieferumfang:
- Stativ mit Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
- Abbe-Kondensor
- Auflichtbeleuchtung
- Quecksilberlampengehäuse
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 19,8 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
- Unendlich-korrigierte plan-achromatische Objektive, fluo: PL FL 40-fach/0,85 (federbelastet) AA 0,42 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 100-fach/1,25 (federbelastet, Öl) AA 0,36 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- Augenmuschel (2 Stk.)
- UV-Schild
- Filterschlitz
- Schwarze Schutzplatte für die Montage unter dem Objekttisch
- Kameraadapter C-Montierung
- Farbfilter (4 Stk.)
- Fläschchen mit Immersionsöl
- Stromversorgung für Quecksilberlampe
- AC-Stromversorgungskabel (2 Stk.)Stromversorgungskabel für Quecksilberlampengehäuse
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigiertes plan-achromatisches Objektiv, fluo: PL FL 10-fach/0,35 AA 2,37 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL 20-fach/0,40 AA 8,8 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL 60-fach/ 0,80∞/0,17 AA 0,46 mm
- Phasenkontrastgerät
- Dunkelfeldkondensor NA 0,9
- Öl-Dunkelfeldkondensor NA 1,36–1,25
- Dunkelfeldschieber
- Polarisationsgerät
- Digitalkamera
- Kalibrierungsobjektträger
- LCD-Bildschirm
Produktnr. | 82904 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018140 |
Abmessungen der Verpackung (LxBxH) | 45x30x96 cm |
Versandgewicht | 16.5 kg |
Typ | biologisch, Licht-/optisch |
Kopf | trinokular |
Einblick | Gemel-Kopf (Siedentopf, 360° drehbar) |
Kopfneigung | 30° |
Vergrößerung, x | 40–1000 Grundausstattung (*optional: 40–1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | Unendlich-korrigierte plan-achromatische Objektive, Fluo-Objektive: PL 4-fach/0,10, PL 10-fach/0,25, PL FL 40-fach/0,85, PL 100-fach/1,25 (Öl), parfokaler Abstand 45 mm (*optional: PL FL 10-fach/0,35, PL 20-fach/0.40, PL 60-fach/0,80 ∞/0,17) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 19,8 (4-fach); 5,0 (10-fach); 0,42 (FL 40-fach); 0,36 (100-fach); 2,37 (FL 10-fach); 8,8 (20-fach); 0,46 (60-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 180x150 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 75/50 |
Objekttisch, mm | auf zwei Achsen beweglicher mechanischer Objekttisch, ohne Positioniergestell |
Kondensator | Abbe-Kondensor, N.A. 1,25, zentral einstellbar, ein Schlitz für den Dunkelfeldschieber, einstellbare Aperturblende, ein Schlitz für einen Dunkelfeldschieber und Phasenkontrastschieber, Schwalbenschwanzfassung |
Blendenrad | einstellbare Aperturblende, einstellbare Irisfeldblende |
Fokus | koaxial, Grobtrieb (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feintrieb (0,002 mm) |
Beleuchtung | Halogen, fluoreszierend |
Helligkeitsregelung | ✓ |
Stromquelle | AC-Netz, 85–265 V, 50/60 Hz |
Lichtquelle, Typ | Auflicht: Quecksilberlampe 100 W; Durchlicht: 12 V, 30-W-Halogenglühbirne |
Filters | ja |
Temperaturbereich, °C | 5...+35 |
Erweiterbarkeit | Phasenkontrastgerät (Kondensor und Objektive), Dunkelfeldkondensor (trocken oder Öl), Polarisationsgeräte (Polarisator und Analysator), Dunkelfeldschieber |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Fluoreszenzmodul | Filter: Ultraviolett (UV), Violett (V), Blau (B), Grün (G) |
Fluoreszenzfilter: Filtertyp, Anregungswellenlänge/Dichroitischer Spiegel/Emissionswellenlänge | ultraviolett (UV), 320–380 nm/425 nm/435 nm; Violett (V) , 380–415 nm/455 nm/475 nm; Blau (B) , 450–490 nm/505 nm/515 nm; Grün (G) , 495-555 nm/585 nm/595 nm |
Anwendung | Labor/Medizin |
Beleuchtungsposition | zweifach |
Forschungsmethode | Hellfeld, Fluoreszenz |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
