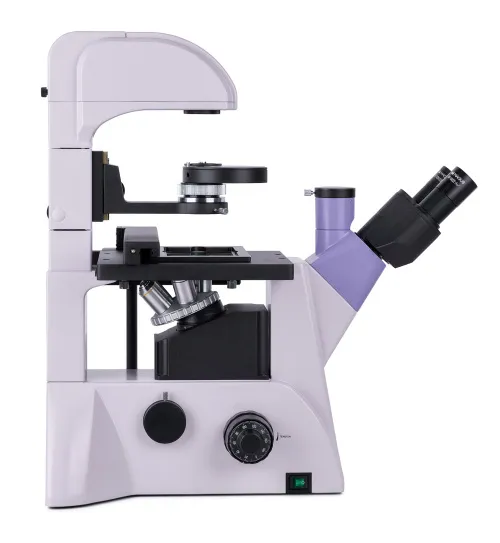

MAGUS Bio VD350 LCD Biologisches Inverses Digital Mikroskop

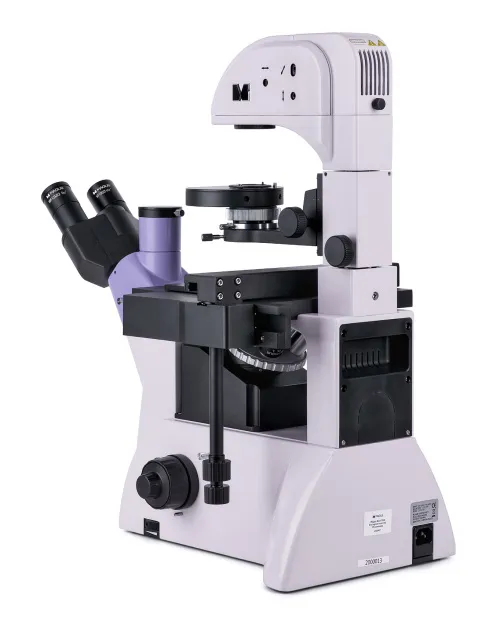

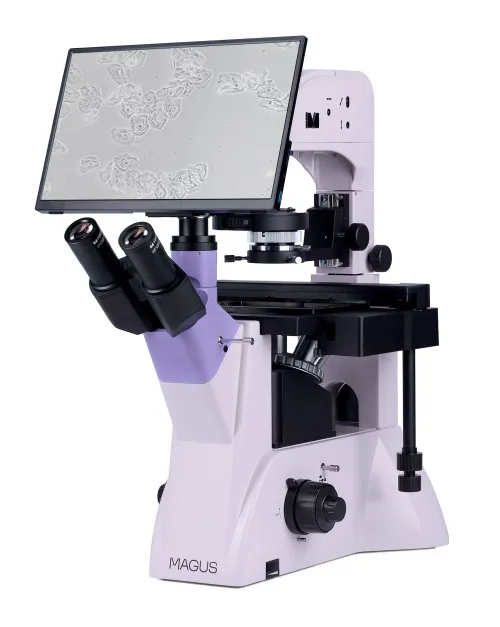

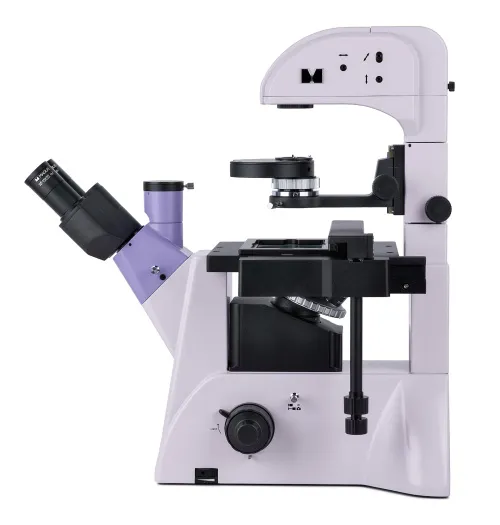

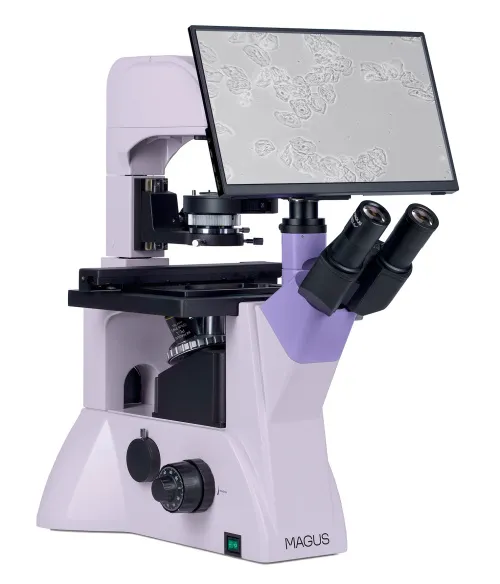

Das MAGUS Bio VD350 LCD ist ein biologisches inverses Mikroskop, das für die Untersuchung von gefärbten und ungefärbten Proben in Laborgefäßen – Petrischalen, Kolben, Platten – verwendet wird. Die Höhe der Schalen kann 55 mm betragen, und wenn Sie den Beleuchtungsständer kippen, bis zu 165 mm. Die Bodenstärke der kompatiblen Schalen beträgt bis zu 1,2 mm. Das Mikroskop, das die Techniken der Hellfeld- und Phasenkontrastmikroskopie im Durchlicht nutzt, verfügt über einen trinokularen Tubus/Side-Port-Kamera zur Montage einer Digitalkamera und eines Monitors. Es wird für routinemäßige Labor- und Forschungsarbeiten sowie für den Unterricht eingesetzt.

Digitalkamera

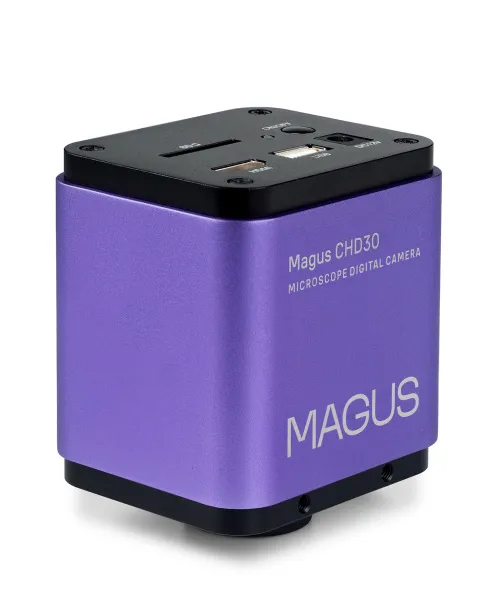

Die MAGUS CHD30 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, eine Autofokusfunktion und ist für Fluoreszenzbeobachtungen geeignet.
Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi mit einem PC verbinden.
Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 25 Bildern pro Sekunde.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

LCD-Bildschirm

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

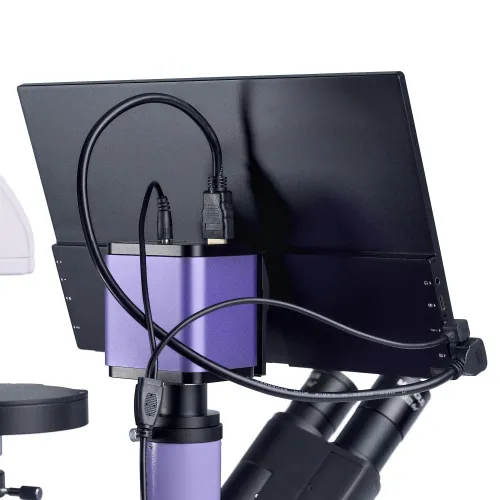

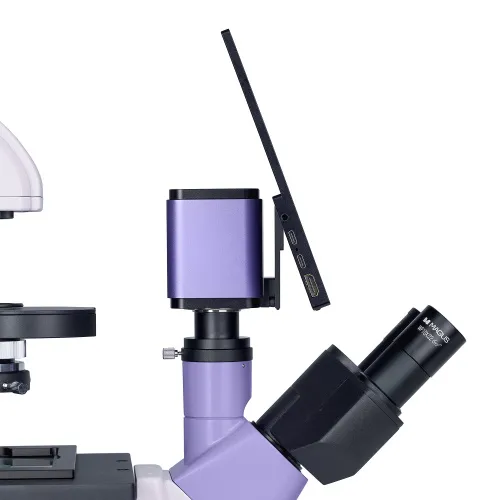

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

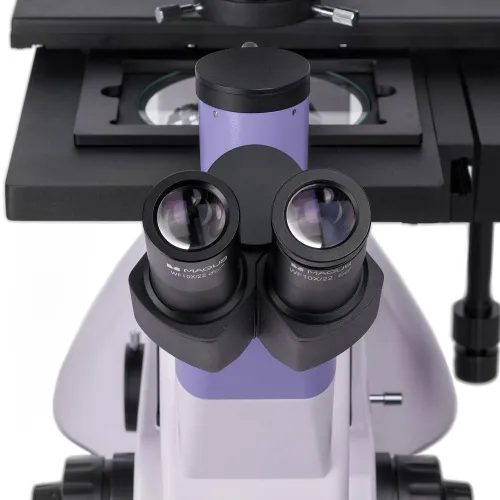

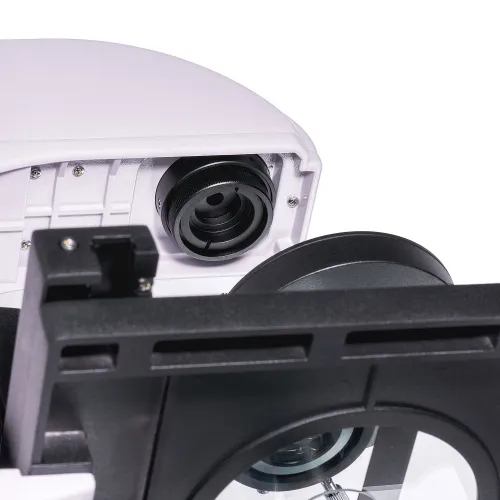

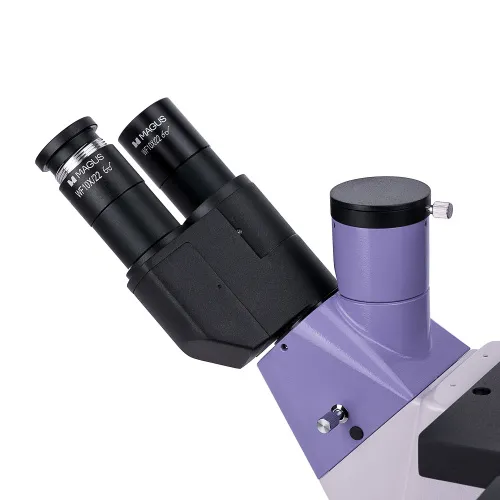

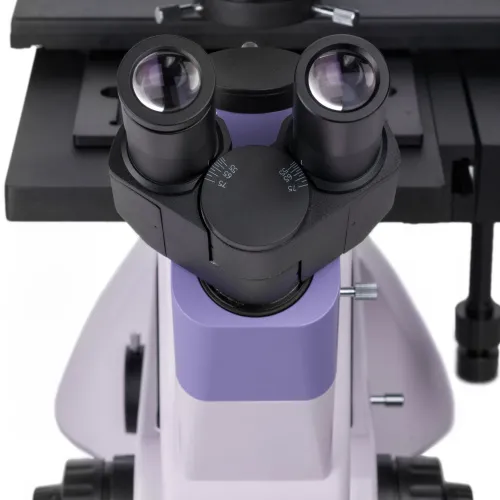

Beim Zusammenbau des Mikroskops können Sie die Position des Trinokularkopfes wählen: Er kann um 180° gedreht werden, um die Höhe der Austrittspupille einzustellen. Verwenden Sie den vertikalen Tubus zur Befestigung des Monitors und den seitlichen Anschluss am Mikroskopstativ zur Befestigung einer Digitalkamera. Die Strahlenteilung am Gehäuse beträgt 100/0 oder 0/100 sowie 50/50 am Trinokulartubus (wenn er geöffnet ist) oder 100/0 (wenn er geschlossen ist).

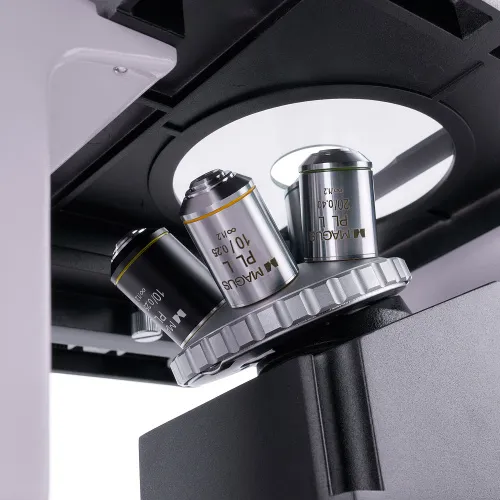

Vier unendlich-korrigierte plan-achromatische Objektive sind im Lieferumfang enthalten, eines davon ist ein Phasenobjektiv. Sobald vier von ihnen im Objektivrevolver installiert sind, bleibt ein Platz für ein weiteres Objektiv frei.

Beleuchtung

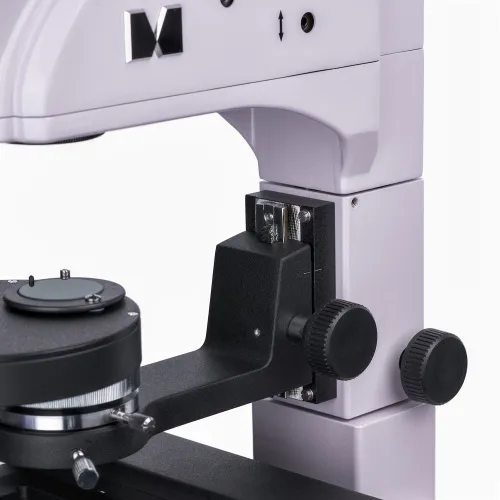

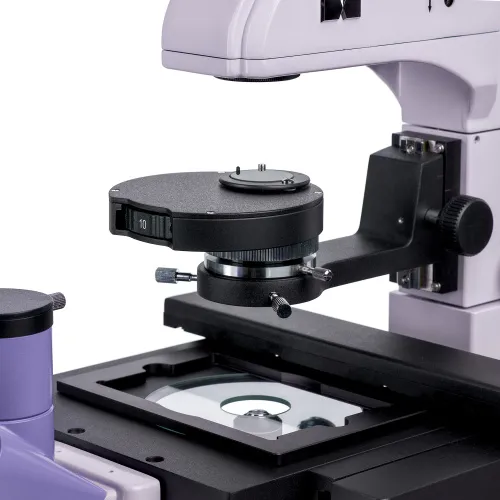

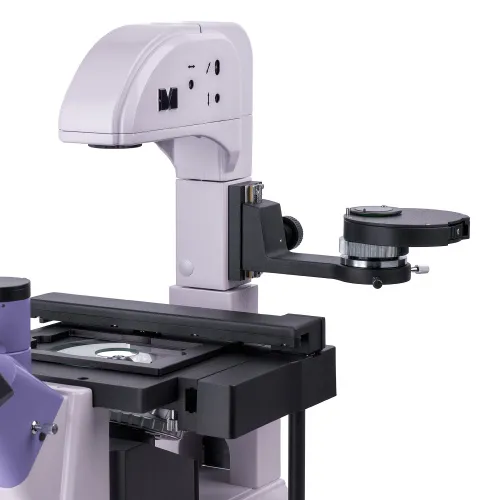

Der Phasenkontrastkondensor ermöglicht ein einfaches und bequemes Umschalten zwischen den Mikroskopietechniken. Er verfügt über vier Arbeitspositionen: eine freie Apertur für die Hellfeldtechnik sowie 10-, 20- und 40-fache Aperturen für den Phasenkontrast unter Verwendung eines geeigneten Vergrößerungsobjektivs.

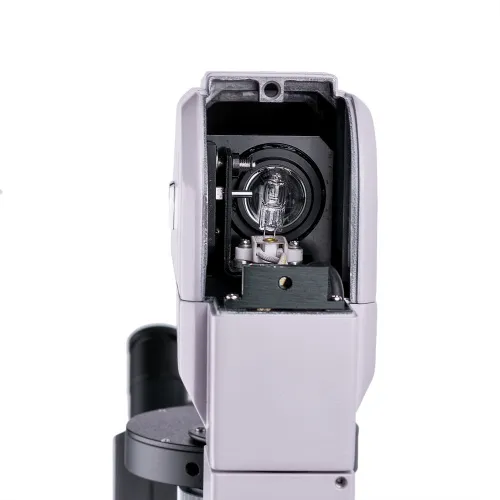

Die Durchlichtquelle ist eine 30-W-Halogenglühbirne, die Licht mit einer Farbtemperatur abgibt, die ein angenehmes Arbeiten ermöglicht. Ihre Helligkeit ist einstellbar und sie wird mit Wechselstrom betrieben. Das Beleuchtungssystem ermöglicht die Köhlersche Beleuchtung zur Steigerung der Bildqualität.

Objekttisch und Fokussiermechanismus

Vier Schalenhalterungen für den Objekttisch sind im Set enthalten. Sie können mit Hilfe einer mechanischen Befestigung entlang der X- und Y-Achse bewegt werden, während der Tisch selbst stationär bleibt. Die Halter sind so konzipiert, dass sie Laborgeräte verschiedener Größen aufnehmen können.

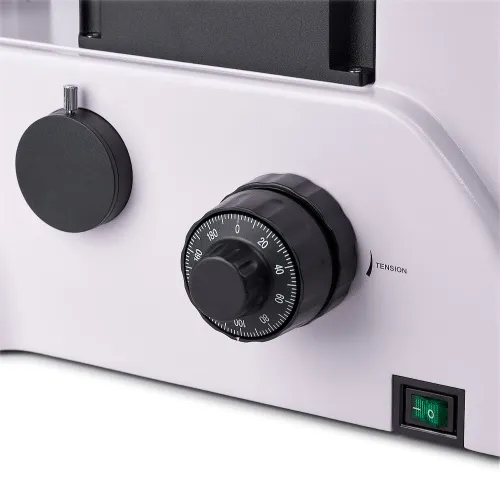

Der Fokussiermechanismus funktioniert reibungslos. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Feintriebskalenwert: 2 μm. Die Knöpfe befinden sich an der Basis des Mikroskops, so dass Sie Ihre Hände beim Arbeiten entspannt halten können.

Zubehör

Es gibt zusätzliche Okulare, Phasenobjektive, Digitalkameras und Kalibrierungsobjektträger für das Mikroskop, um seine Möglichkeiten zu maximieren.

Hauptmerkmale des Mikroskops:

• Zum Betrachten von Proben in Laborgefäßen mit einer Höhe von bis zu 55 mm und einer Bodendicke von bis zu 1,2 mm
• Wenn der Beleuchtungsständer gekippt wird, können Sie Schalen mit einer Höhe von bis zu 165 mm verwenden
• Hellfeld- und Phasenkontrasttechniken; Phasenkontrastkondensor mit Feldblende
• Tisch mit 4 unterschiedlich großen Schalenhaltern; mechanische Befestigung zum Bewegen der Probe entlang zweier horizontaler Achsen
• Der Mikroskopkopf ist um 180° drehbar

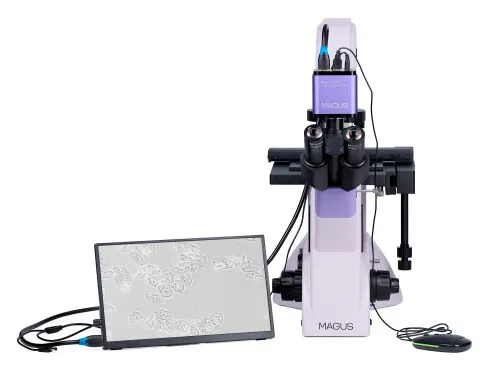

• Zwei Optionen für die Montage von Kamera und Monitor: im Vertikaltubus und am Mikroskopstativ
• Durchlichtquelle – 30-W-Halogenlampe, die mit einem AC-Netzteil betrieben wird
• Eine große Auswahl an optionalem Zubehör

Hauptmerkmale der Kamera:

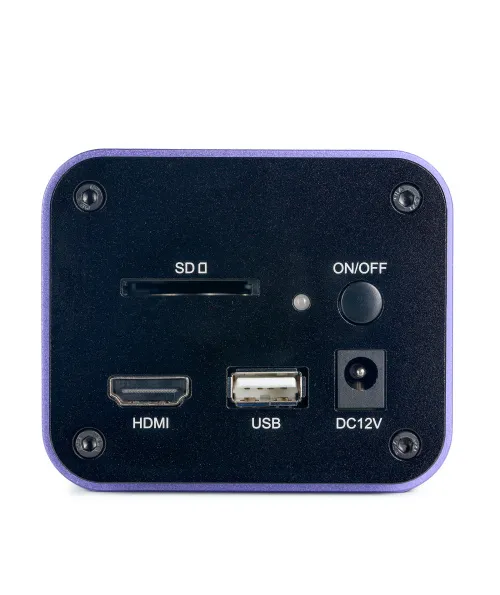

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Sie kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Der Autofokus im HDMI-Modus erleichtert die Einstellung der Bildschärfe
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen des Präparats frei von Ruckeln oder Verzögerungen
• 25 Bilder pro Sekunde über Wi-Fi – ausreichend für die Schärfeeinstellung und Bildbearbeitung über die Software

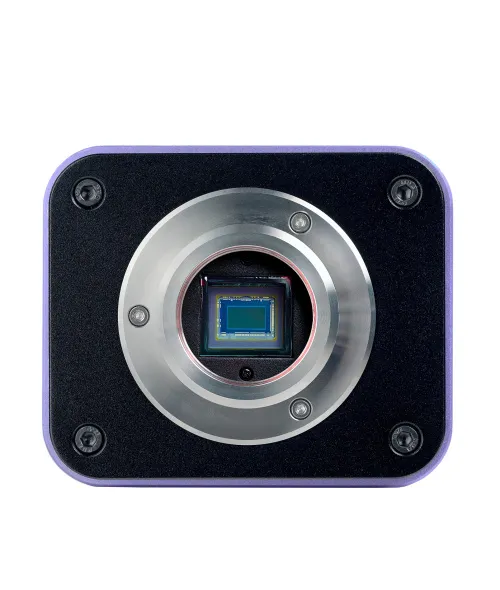

• SONY Farb-CMOS-Sensor – niedriger Rauschpegel und hohe Lichtempfindlichkeit
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

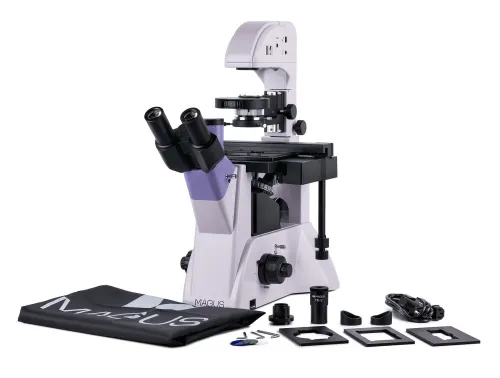

Lieferumfang:

• MAGUS CHD30 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB-WiFi-Adapter, AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Stativ mit integrierter Stromversorgung, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung, drehbarer Objektivrevolver und Trinokulartubus
• Phasenkontrast-Kondensor
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 10-fach/0,25 Phase AA 4,27 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 4,27 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 20-fach/0,40 AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 40-fach/0,60 AA 3,5 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Zentrierteleskop
• Runde Objekttischplatte
• Mechanischer Aufsatz zum Bewegen der Probe
• Schalenhalter (4 Stck.)
• Kameraadapter C-Montierung
• Farbfilter
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 21 mm
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 20-fach/0,40 Phase AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 40-fach/0,60 Phase AA 3,5 mm
• Kalibrierungsobjektträger
