MAGUS Bio VD350 Biologisches Inverses Digitalmikroskop
Mit Kamera. Vergrößerung: 100- bis 400-fach. Trinokularkopf, planachromatische Linsen, 30-W-Halogenbeleuchtung, Phasenkontrastkondensor, Köhlersche Beleuchtung
Produktnr. | 83014 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018126 |
Abmessungen der Verpackung (LxBxH) | 49x34x73 cm |
Versandgewicht | 20.1 kg |

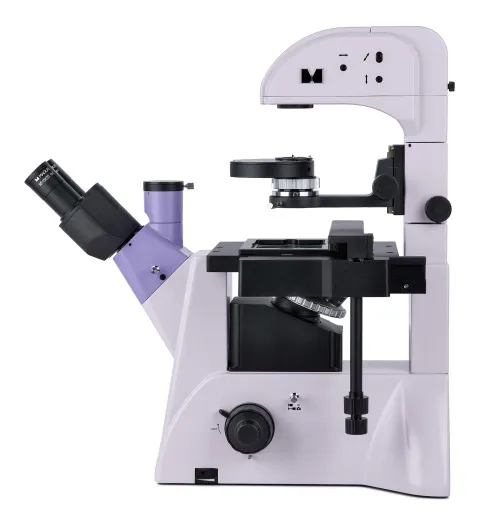

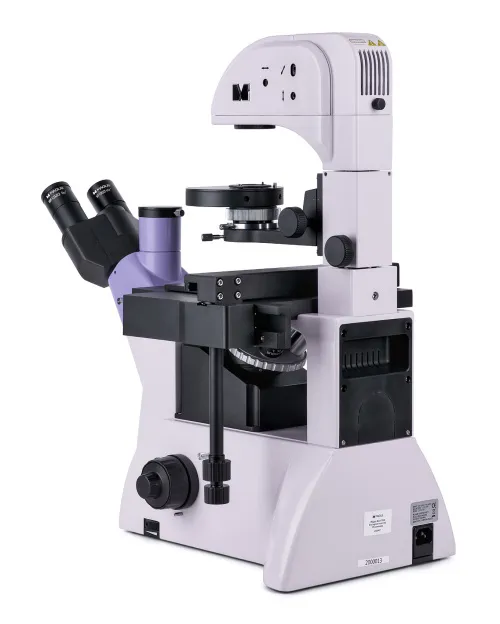

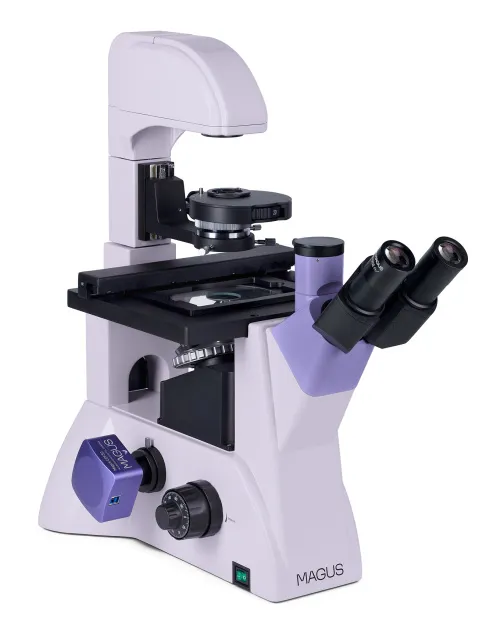

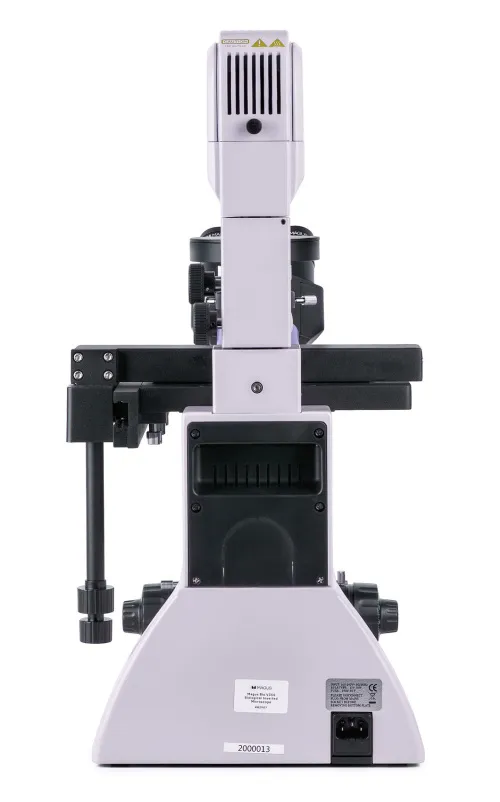

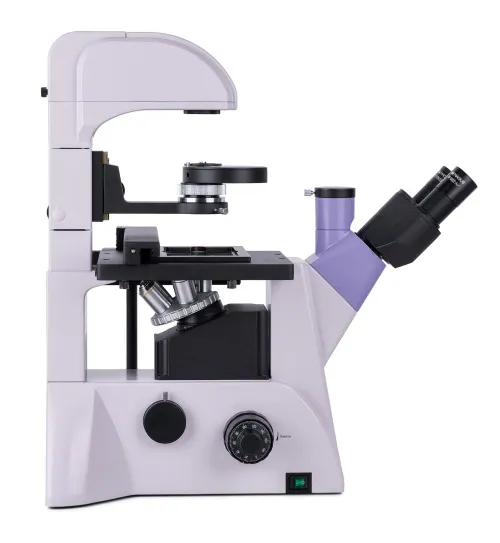

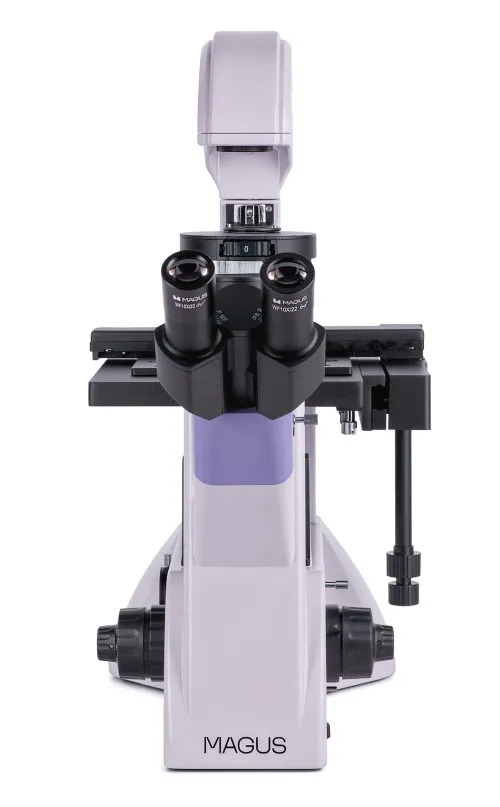

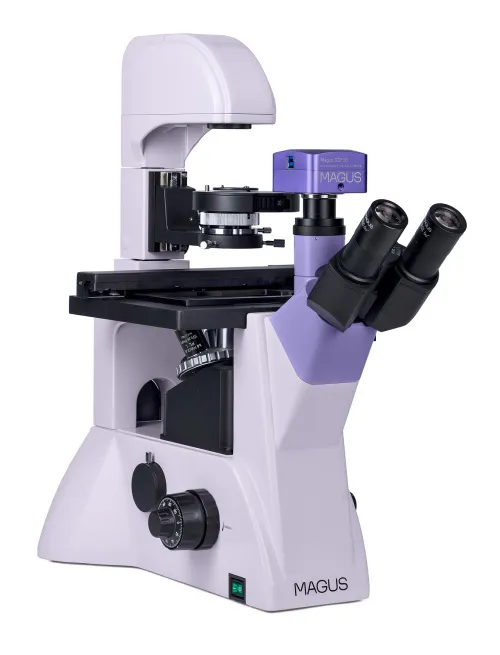

Das MAGUS Bio V350 ist ein biologisches inverses Mikroskop, das für die Untersuchung von gefärbten und ungefärbten Proben in Laborgefäßen – Petrischalen, Kolben, Platten – verwendet wird. Die Höhe der Schalen kann 55 mm betragen, und wenn Sie den Beleuchtungsständer kippen, bis zu 165 mm. Die Bodenstärke der kompatiblen Schalen beträgt bis zu 1,2 mm. Das Mikroskop, das die Techniken der Hellfeld- und Phasenkontrastmikroskopie im Durchlicht nutzt, verfügt über einen trinokularen Tubus/Side-Port-Kamera zur Montage einer Digitalkamera und eines Monitors. Es wird für routinemäßige Labor- und Forschungsarbeiten sowie für den Unterricht eingesetzt.
Digitalkamera

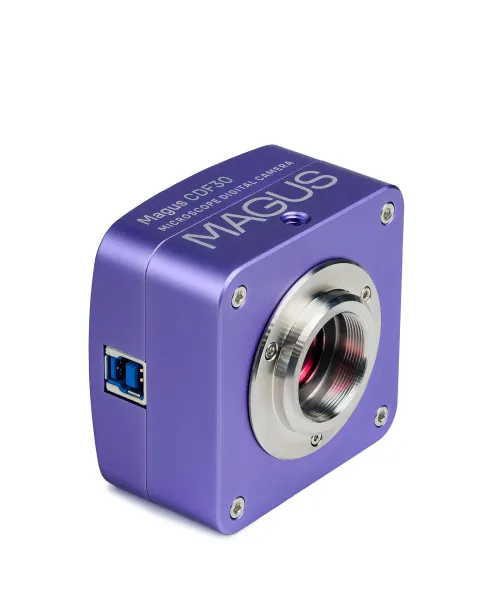

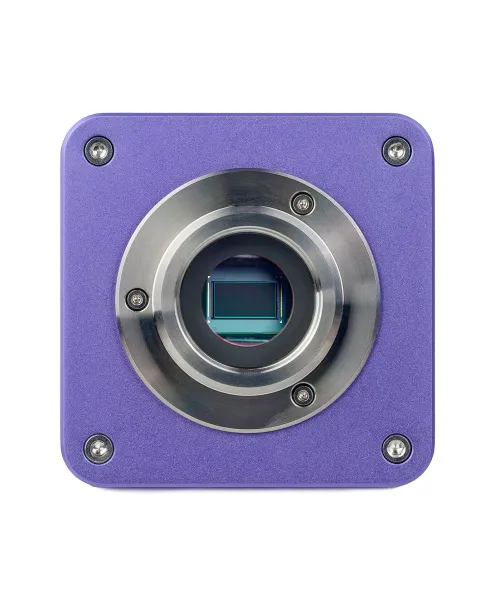

Video-Okular mit einem SONY Exmor 8,3-MP-Digitalsensor. Der Sensor verwendet eine Back-Illumination-Technologie (hintergrundbeleuchtet), um die Lichtempfindlichkeit zu verbessern und auch bei schlechten Lichtverhältnissen helle, klare Bilder zu erzeugen. Die Kamera wird für Arbeiten mit der Dunkelfeld- oder Hellfeld-Mikroskopietechnik an Objektiven mit einer 4-fachen, 10-fachen und 20-fachen Vergrößerung verwendet. Sie kann auch mit Stereomikroskopen verwendet werden. Ein USB-3.0-Anschluss mit hoher Datenübertragungsgeschwindigkeit (5 Gbps) dient zum Anschluss an einen Computer und zur Anzeige der Bilder auf dem Bildschirm.

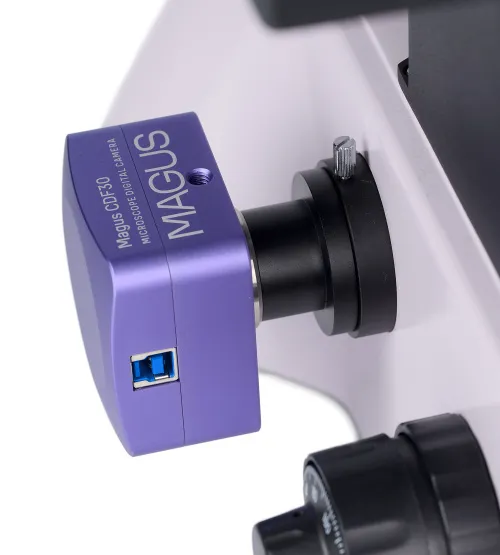

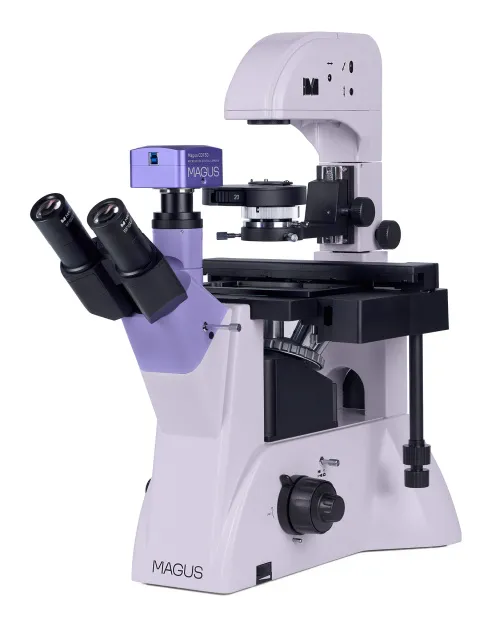

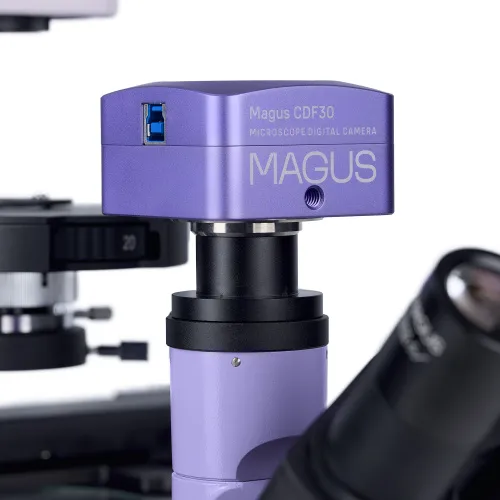

Die MAGUS CDF30 Kamera wird in den Trinokulartubus oder in den Okulartubus eines Mikroskops montiert. Das maximale Sichtfeld ohne optische Defekte wird mit einem Adapter mit einer Vergrößerung von 0,65-fach bis 0,9-fach erzielt. Um die Kamera im Okulartubus zu montieren, benötigen Sie neben dem Adapter auch einen Adapterring, der dem Durchmesser des Tubus entspricht.
Das Bild wird auf dem Computerbildschirm mit einer maximalen Auflösung von 3840x2160 Pixeln angezeigt. Die Bildrate beträgt 45 Bilder pro Sekunde. Bei einer niedrigeren Auflösung (1920x1080 Pixel) erhöht sich die Bildrate auf 70 Bilder pro Sekunde. Die Übergänge zwischen den Einzelbildern sind fast unmerklich und ohne Verzögerung, so dass die Kamera zur Untersuchung und Präsentation von sich bewegenden Objekten verwendet werden kann. Fotos und Videos werden in verschiedenen Formaten aufgezeichnet und gespeichert.
Optik

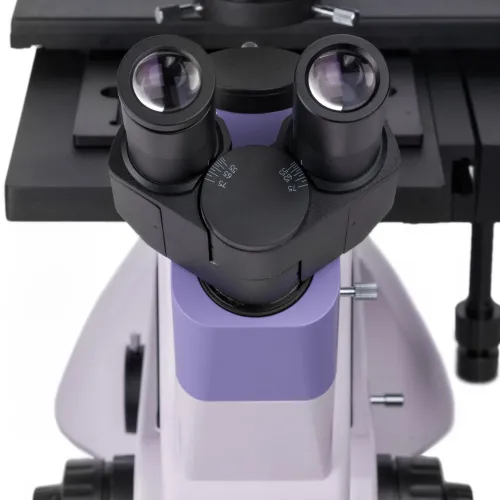

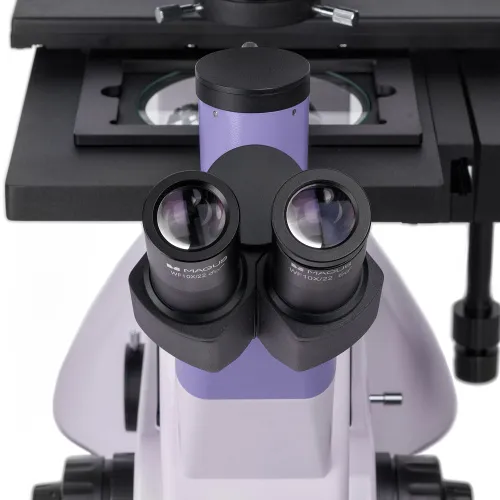

Beim Zusammenbau des Mikroskops können Sie die Position des Trinokularkopfes wählen: Er kann um 180° gedreht werden, um die Höhe der Austrittspupille einzustellen. Verwenden Sie den vertikalen Tubus zur Befestigung des Monitors und den seitlichen Anschluss am Mikroskopstativ zur Befestigung einer Digitalkamera. Die Strahlenteilung am Gehäuse beträgt 100/0 oder 0/100 sowie 50/50 am Trinokulartubus (wenn er geöffnet ist) oder 100/0 (wenn er geschlossen ist).

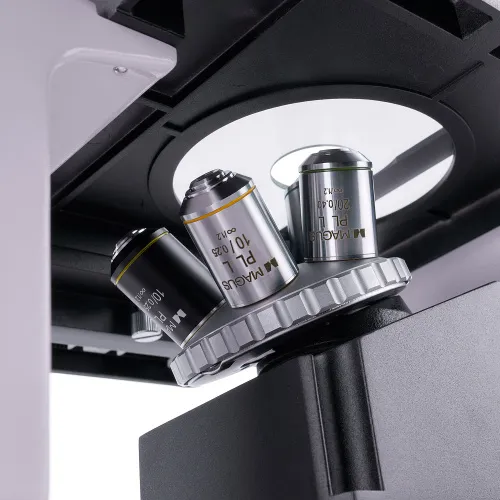

Vier unendlich-korrigierte plan-achromatische Objektive sind im Lieferumfang enthalten, eines davon ist ein Phasenobjektiv. Sobald vier von ihnen im Objektivrevolver installiert sind, bleibt ein Platz für ein weiteres Objektiv frei.
Beleuchtung

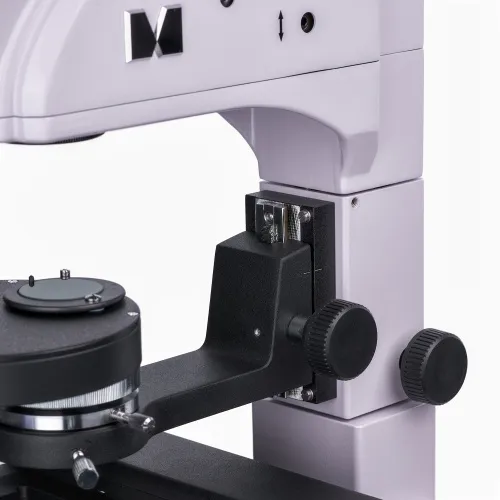

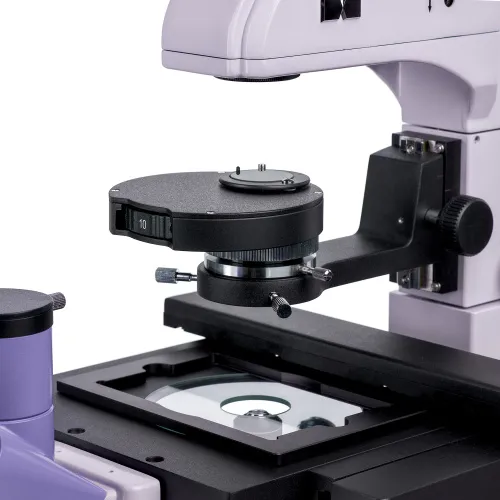

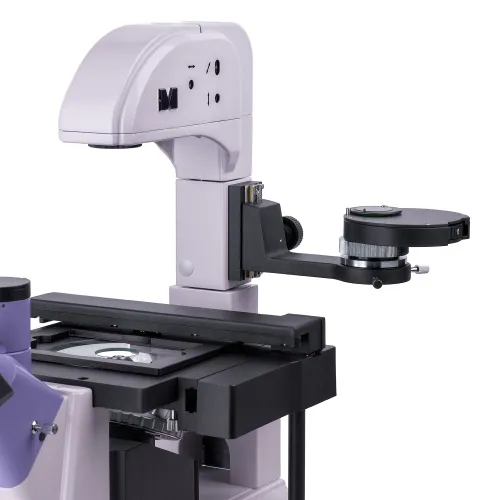

Der Phasenkontrastkondensor ermöglicht ein einfaches und bequemes Umschalten zwischen den Mikroskopietechniken. Er verfügt über vier Arbeitspositionen: eine freie Apertur für die Hellfeldtechnik sowie 10-, 20- und 40-fache Aperturen für den Phasenkontrast unter Verwendung eines geeigneten Vergrößerungsobjektivs.

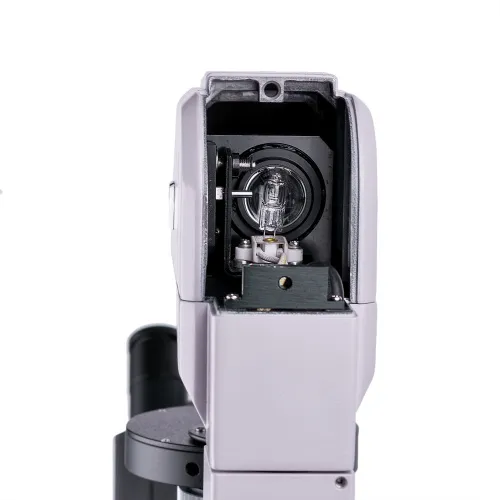

Die Durchlichtquelle ist eine 30-W-Halogenglühbirne, die Licht mit einer Farbtemperatur abgibt, die ein angenehmes Arbeiten ermöglicht. Ihre Helligkeit ist einstellbar und sie wird mit Wechselstrom betrieben. Das Beleuchtungssystem ermöglicht die Köhlersche Beleuchtung zur Steigerung der Bildqualität.
Objekttisch und Fokussiermechanismus
Vier Schalenhalterungen für den Objekttisch sind im Set enthalten. Sie können mit Hilfe einer mechanischen Befestigung entlang der X- und Y-Achse bewegt werden, während der Tisch selbst stationär bleibt. Die Halter sind so konzipiert, dass sie Laborgeräte verschiedener Größen aufnehmen können.

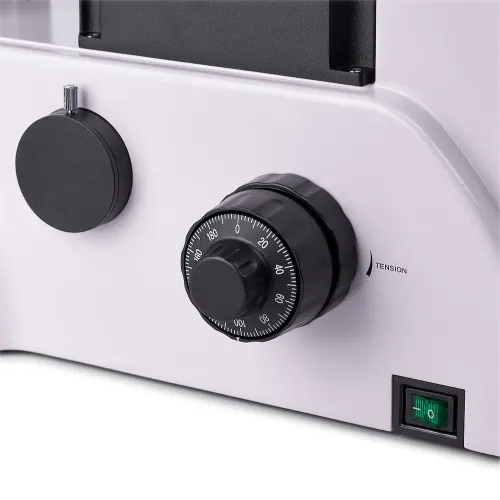

Der Fokussiermechanismus funktioniert reibungslos. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Feintriebskalenwert: 2 μm. Die Knöpfe befinden sich an der Basis des Mikroskops, so dass Sie Ihre Hände beim Arbeiten entspannt halten können.
Zubehör
Es gibt zusätzliche Okulare, Phasenobjektive, Digitalkameras und Kalibrierungsobjektträger für das Mikroskop, um seine Möglichkeiten zu maximieren.
Hauptmerkmale des Mikroskops:
- Zum Betrachten von Proben in Laborgefäßen mit einer Höhe von bis zu 55 mm und einer Bodendicke von bis zu 1,2 mm
- Wenn der Beleuchtungsständer gekippt wird, können Sie Schalen mit einer Höhe von bis zu 165 mm verwenden
- Hellfeld- und Phasenkontrasttechniken; Phasenkontrastkondensor mit Feldblende
- Tisch mit 4 unterschiedlich großen Schalenhaltern; mechanische Befestigung zum Bewegen der Probe entlang zweier horizontaler Achsen
- Der Mikroskopkopf ist um 180° drehbar
- Zwei Optionen für die Montage von Kamera und Monitor: im Vertikaltubus und am Mikroskopstativ
- Durchlichtquelle – 30-W-Halogenlampe, die mit einem AC-Netzteil betrieben wird
- Eine große Auswahl an optionalem Zubehör
Hauptmerkmale der Kamera:
- SONY Exmor Backlit Farb-CMOS Sensor mit hoher Lichtempfindlichkeit
- Betrieb im Dunkelfeld und Hellfeld mit 4-fachen, 10-fachen und 20-fachen Objektiven
- Computeranschluss über eine USB-3.0-Schnittstelle mit einer Datenübertragungsgeschwindigkeit von 5 Gbps
- Bildausgabe auf einem Bildschirm in ultrahoher Auflösung 4K 3840x2160 Pixel (45 Bilder pro Sekunde) oder Full HD 1920x1080 Pixel (70 Bilder pro Sekunde)
- Treiber und Bildverarbeitungssoftware sind im Lieferumfang enthalten
- Einbau in den Trinokulartubus oder in den Okulartubus eines Mikroskops

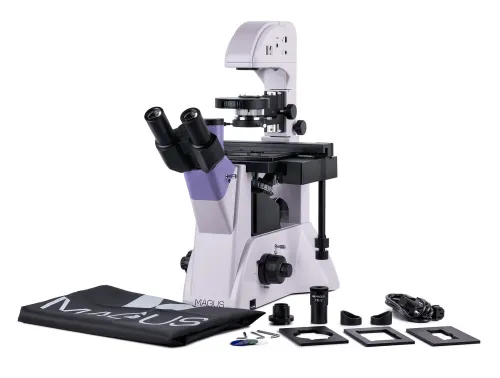

Lieferumfang:
- MAGUS CDF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
- Stativ mit integrierter Stromversorgung, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung, drehbarer Objektivrevolver und Trinokulartubus
- Phasenkontrast-Kondensor
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PHP2 10-fach/0,25 Phase AA 4,27 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 4,27 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 20-fach/0,40 AA 8,0 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 40-fach/0,60 AA 3,5 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- Augenmuschel (2 Stk.)
- Zentrierteleskop
- Runde Objekttischplatte
- Mechanischer Aufsatz zum Bewegen der Probe
- Schalenhalter (4 Stck.)
- Kameraadapter C-Montierung
- Farbfilter
- AC-Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 21 mm
- Unendlich-korrigierte plan-achromatische Objektive: PHP2 20-fach/0,40 Phase AA 8,0 mm
- Unendlich-korrigierte plan-achromatische Objektive: PHP2 40-fach/0,60 Phase AA 3,5 mm
- Kalibrierungsobjektträger
- LCD-Bildschirm
Produktnr. | 83014 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018126 |
Abmessungen der Verpackung (LxBxH) | 49x34x73 cm |
Versandgewicht | 20.1 kg |
Technische Daten Mikroskop | |
Typ | biologisch, Licht-/optisch, digital |
Kopf | trinokular |
Einblick | Siedentopf, um 180° drehbar |
Kopfneigung | 45° |
Vergrößerung, x | 100–400 Grundausstattung (*optional: 40–500/600/800/1000) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigierte plan-achromatische: PL 10-fach/0,25; PL 20-fach/0,40; PL 40-fach/0,60; PHP2 10-fach/0,25 Phase; parfokaler Abstand: 45 mm (*optional: PL 4x/0,10; PHP2 20-fach/0,40 Phase; PHP2 40-fach/0,60 Phase) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 4,27 (10-fach); 8,0 (20-fach); 3,5 (40-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 227x208 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 77/114 |
Objekttisch, mm | feststehend, mit Glasplatte Ø118 mm und mechanischer Befestigung; Schalenhalter: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondensator | NA 0,6, Arbeitsabstand: 55 mm; Phasenkontrastturm |
Blendenrad | einstellbare Aperturblende, einstellbare Irisfeldblende |
Fokus | koaxial, grob (mit Einstellring für die Grobtriebspannung und einem Feststellknopf) und fein (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | 12 V/30 W |
Filters | ja |
Temperaturbereich, °C | 5...+35 |
Verwendungshinweise | Phasenkontrastkondensor (Revolver) mit freiem Schlitz und Phasenringplatten für 10-fach, 20-fach und 40-fach-Objektive; Zentrierhilfsmikroskop |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Labor/Medizin |
Beleuchtungsposition | unten |
Forschungsmethode | Hellfeld, Phasenkontrast-Mikroskopie |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
Digitalkamera | |
Sensor | SONY Exmor CMOS |
Farbe/monochrom | Farbe |
Megapixel | 8.3 |
Maximale Auflösung, px | 3840x2160 |
Sensorgröße | 1/1,2 Zoll (11,14x6,26 mm) |
Pixelgröße, µm | 2.9x2.9 |
Lichtempfindlichkeit | 5970 mV/Lux/s |
Signal/Rausch-Verhältnis | 0,13 mV bei 1/30 s |
Belichtungsdauer | 0,02 ms – 15 s |
Videoaufzeichnung | ✓ |
Videoaufnahme | ja |
Bildrate, Bilder pro Sekunde bei Auflösung | 45 bei 3840x2160, 70 bei 1920x1080 |
Montageposition | Trinokulartubus, Okulartubus statt Okular |
Bildformat | JPG, BMP, PNG, TIFF |
Videoformat | Ausgabe: *.wmv, *.avi, *.h264 (Windows 8 und höher), *h265 (Windows 10 und höher) |
Spektralbereich, nm | 380–650 (integrierter IR-Filter) |
Verschlusstyp | ERS (Electronic Rolling Shutter) |
Weißabgleich | manuell, automatisch |
Belichtungssteuerung | manuell, automatisch |
Software | MAGUS View |
Ausgabe | USB 3.0, 5 Gb/s |
Systemanforderungen | Windows 8/10/11 (32 und 64 Bit), Mac OS X, Linux, bis zu 2,8 GHz Intel Core 2 oder höher, mindestens 2 GB RAM, USB 3.0 Anschluss, CD-ROM, 17 Zoll oder größerer Bildschirm |
Montierungstyp | C-Mount |
Gehäuse | massives Aluminium |
Stromversorgung der Kamera | Gleichstrom, 5 V, vom USB-Anschluss des Computers; ein 12 V, 3 A Adapter für das Peltierelement |
Kamera Betriebstemperaturbereich, °C | -10...+50 |
Arbeitsbereich Luftfeuchtigkeit, % | 30 — 80 |
