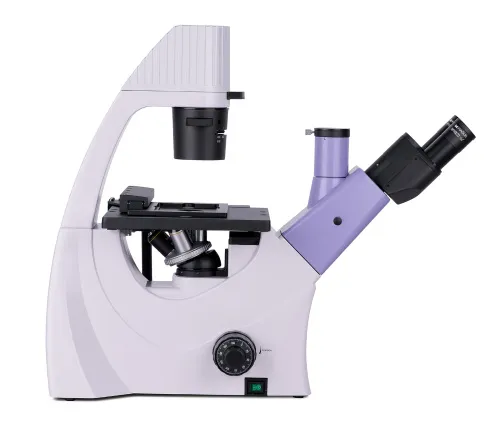

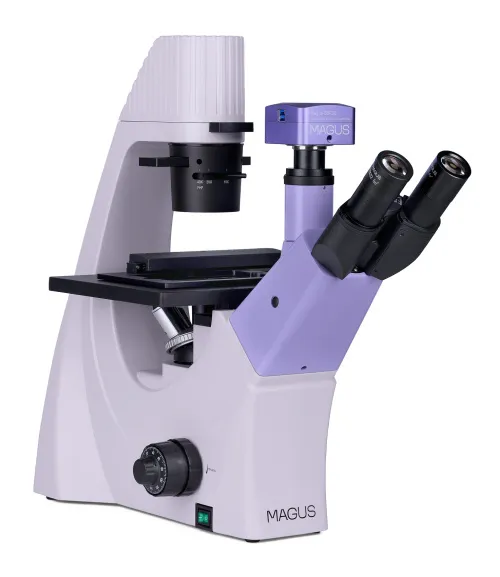

MAGUS Bio VD300 Biologisches Inverses Digitalmikroskop

Das MAGUS Bio V300 ist ein biologisches Mikroskop in inverser Bauweise für die Untersuchung von Proben in Laborgeräten mit einer Höhe von bis zu 70 mm und einer Bodendicke von bis zu 1,2 mm. Die Untersuchungsobjekte können Zellkolonien, Gewebekulturen, biologische Flüssigkeiten usw. sein. Die Proben müssen nicht unbedingt vorgefärbt werden. Die Beobachtungen werden im Durchlicht durchgeführt. Mikroskopietechniken: Hellfeld und Phasenkontrast. Das Mikroskop ist für Routine- und Forschungsarbeiten sowie für den Unterricht geeignet.

Digitalkamera

Video-Okular mit einem SONY Exmor 8,3-MP-Digitalsensor. Der Sensor verwendet eine Back-Illumination-Technologie (hintergrundbeleuchtet), um die Lichtempfindlichkeit zu verbessern und auch bei schlechten Lichtverhältnissen helle, klare Bilder zu erzeugen. Die Kamera wird für Arbeiten mit der Dunkelfeld- oder Hellfeld-Mikroskopietechnik an Objektiven mit einer 4-fachen, 10-fachen und 20-fachen Vergrößerung verwendet. Sie kann auch mit Stereomikroskopen verwendet werden. Ein USB-3.0-Anschluss mit hoher Datenübertragungsgeschwindigkeit (5 Gbps) dient zum Anschluss an einen Computer und zur Anzeige der Bilder auf dem Bildschirm.

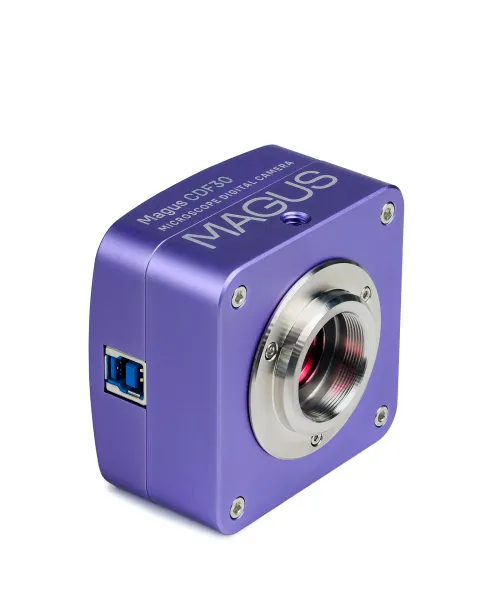

Die MAGUS CDF30 Kamera wird in den Trinokulartubus oder in den Okulartubus eines Mikroskops montiert. Das maximale Sichtfeld ohne optische Defekte wird mit einem Adapter mit einer Vergrößerung von 0,65-fach bis 0,9-fach erzielt. Um die Kamera im Okulartubus zu montieren, benötigen Sie neben dem Adapter auch einen Adapterring, der dem Durchmesser des Tubus entspricht.

Das Bild wird auf dem Computerbildschirm mit einer maximalen Auflösung von 3840x2160 Pixeln angezeigt. Die Bildrate beträgt 45 Bilder pro Sekunde. Bei einer niedrigeren Auflösung (1920x1080 Pixel) erhöht sich die Bildrate auf 70 Bilder pro Sekunde. Die Übergänge zwischen den Einzelbildern sind fast unmerklich und ohne Verzögerung, so dass die Kamera zur Untersuchung und Präsentation von sich bewegenden Objekten verwendet werden kann. Fotos und Videos werden in verschiedenen Formaten aufgezeichnet und gespeichert.

Optik

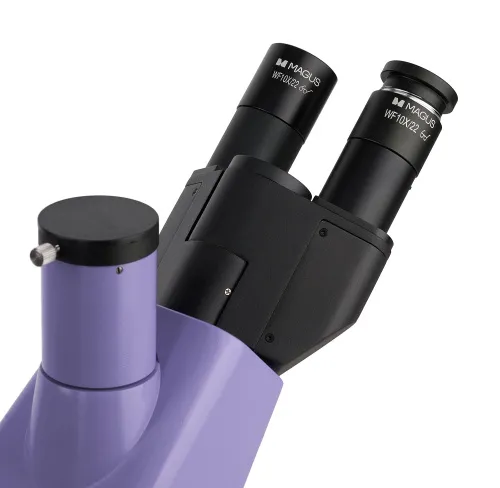

Das Mikroskop ist mit einem klassischen Trinokularkopf ausgestattet. Der Trinokulartubus dient zur Montage einer Digitalkamera. Die Kamera ist nicht im Set enthalten. Die Strahlenteilung beträgt 50/50.

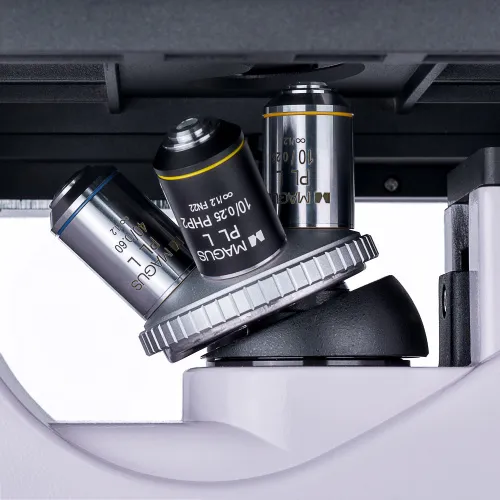

Vier mitgelieferte oder zusätzliche Objektive können in den drehbaren Objektivrevolver eingesetzt werden. Alle Objektive sind für die Verwendung mit Laborgeräten konzipiert und haben einen großen Arbeitsabstand. Es gibt 3 plan-achromatische Objektive für Hellfeld und 1 plan-achromatisches Objektiv für die Phasenkontrasttechnik.

Beleuchtung

Die Durchlichtquelle ist eine 9-W-LED. Die hohe Leistung der LED beleuchtet den Arbeitsbereichs hell genug, um mit allen Objektiven und mit jeder Mikroskopietechnik zu arbeiten. Die Einstellung der Helligkeit verändert die Farbtemperatur nicht. Die Lebensdauer der LED beträgt etwa 50.000 Stunden ohne LED-Austausch.

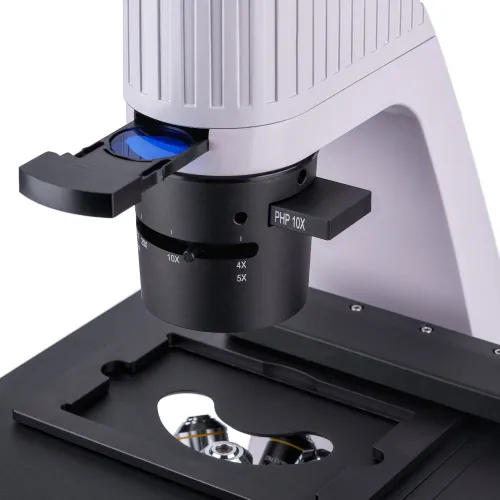

Der Kondensor hat einen Anschluss für einen Phasenkontrastschieber (enthalten). Die Phasenkontrastringe können zentriert werden. Die Installation des Schiebers spart Zeit beim Wechsel zwischen den Mikroskopietechniken.

Objekttisch und Fokussiermechanismus

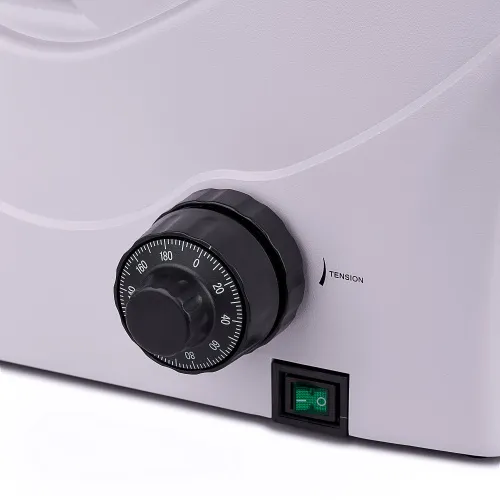

Fixierter mechanischer Tisch. Er ist mit einem Schalenhalter ausgestattet (drei unterschiedlich große Schalenhalter sind enthalten). Die Schalen können durch eine mechanische Befestigung entlang der X- und Y-Achse bewegt werden. Der koaxiale Grob- und Feintrieb sorgt für eine präzise und schnelle Fokussierung. Der Grobtrieb verfügt über einen Feststellmechanismus und eine Spannungseinstellung.

Zubehör

Das optionale Zubehörsortiment umfasst Phasenobjektive, Okulare, Digitalkameras und Kalibrierungsobjektträger.

Hauptmerkmale des Mikroskops:

• Hellfeld- und Phasenkontrastmikroskopietechniken im Durchlicht; Untersuchung von Proben im Labor
• Die Digitalkamera ist im trinokularen Tubus montiert
• 9-W-LED-Durchlichtbeleuchtung mit einstellbarer Helligkeit und langer Lebensdauer
• Fixierter Objekttisch mit zweiachsiger Bewegung, 3 Schalenhalter für verschiedene Größen enthalten
• Optionales Zubehör zur Steigerung der Leistung des Mikroskops

Hauptmerkmale der Kamera:

• SONY Exmor Backlit Farb-CMOS Sensor mit hoher Lichtempfindlichkeit
• Betrieb im Dunkelfeld und Hellfeld mit 4-fachen, 10-fachen und 20-fachen Objektiven
• Computeranschluss über eine USB-3.0-Schnittstelle mit einer Datenübertragungsgeschwindigkeit von 5 Gbps
• Bildausgabe auf einem Bildschirm in ultrahoher Auflösung 4K 3840x2160 Pixel (45 Bilder pro Sekunde) oder Full HD 1920x1080 Pixel (70 Bilder pro Sekunde)
• Treiber und Bildverarbeitungssoftware sind im Lieferumfang enthalten
• Einbau in den Trinokulartubus oder in den Okulartubus eines Mikroskops

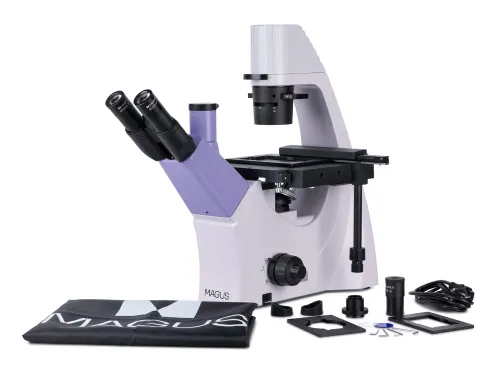

Lieferumfang:

• MAGUS CDF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit integrierter Stromversorgung, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensor mit Anschluss für Phasenkontrastschieber und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 4,27 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA: 3,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 10-fach/0,25 Phase AA 4,27 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Zentrierteleskop

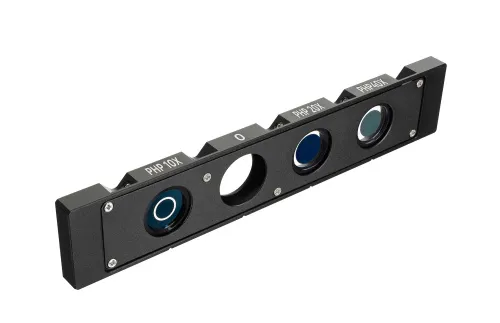

• Phasenkontrastschieber mit zentrierenden Phasenringen
• Mechanischer Aufsatz zum Bewegen der Probe
• Schalenhalter (3 Stk.)
• Kameraadapter C-Montierung
• Farbfilter
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 21 mm
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 20-fach/0,40 Phase AA 8,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PHP2 40-fach/0,60 Phase AA 3,5 mm
• Kalibrierungsobjektträger
• LCD-Bildschirm
