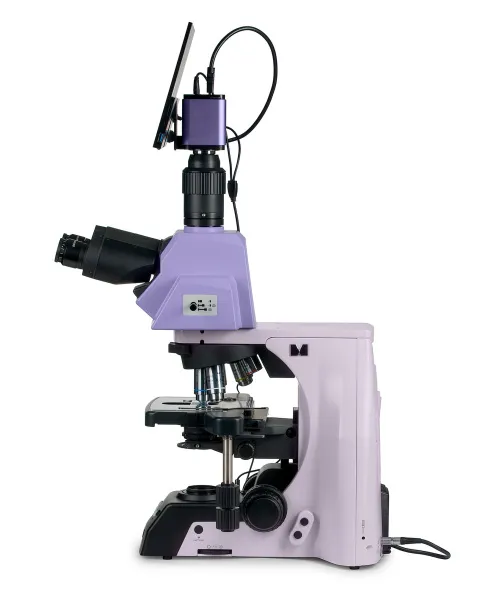

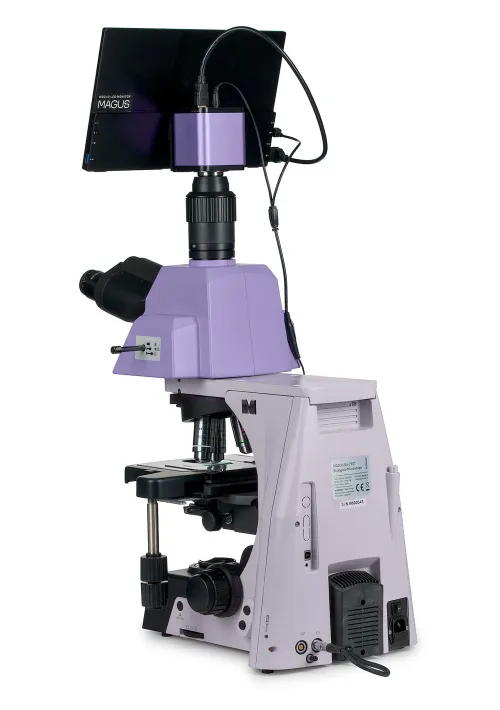

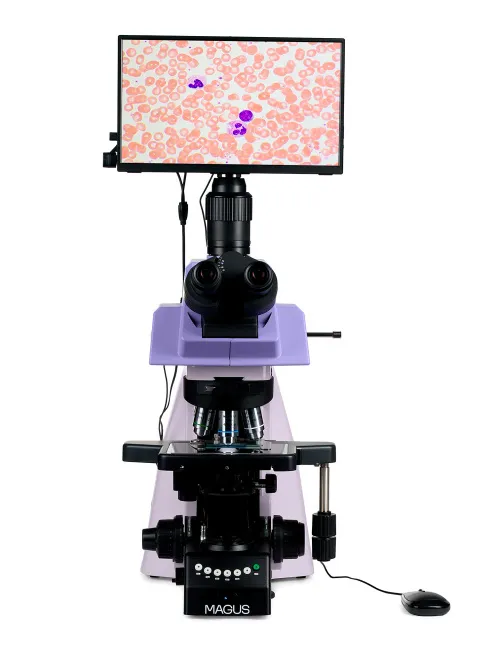

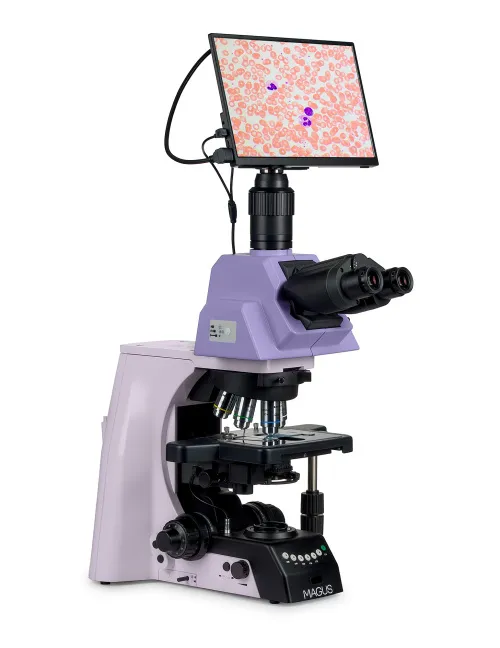

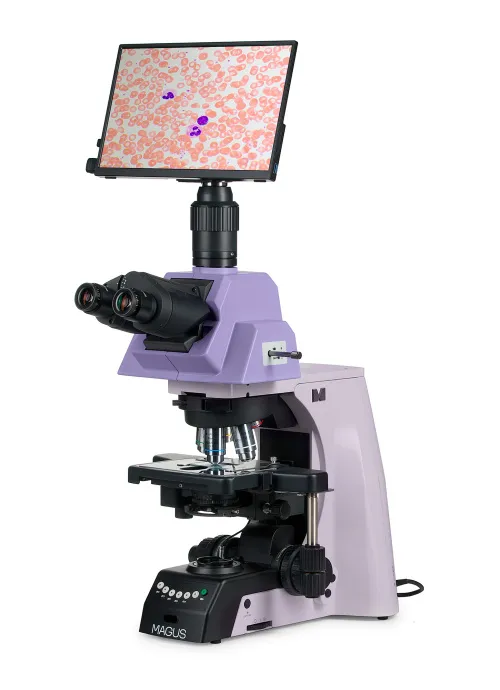

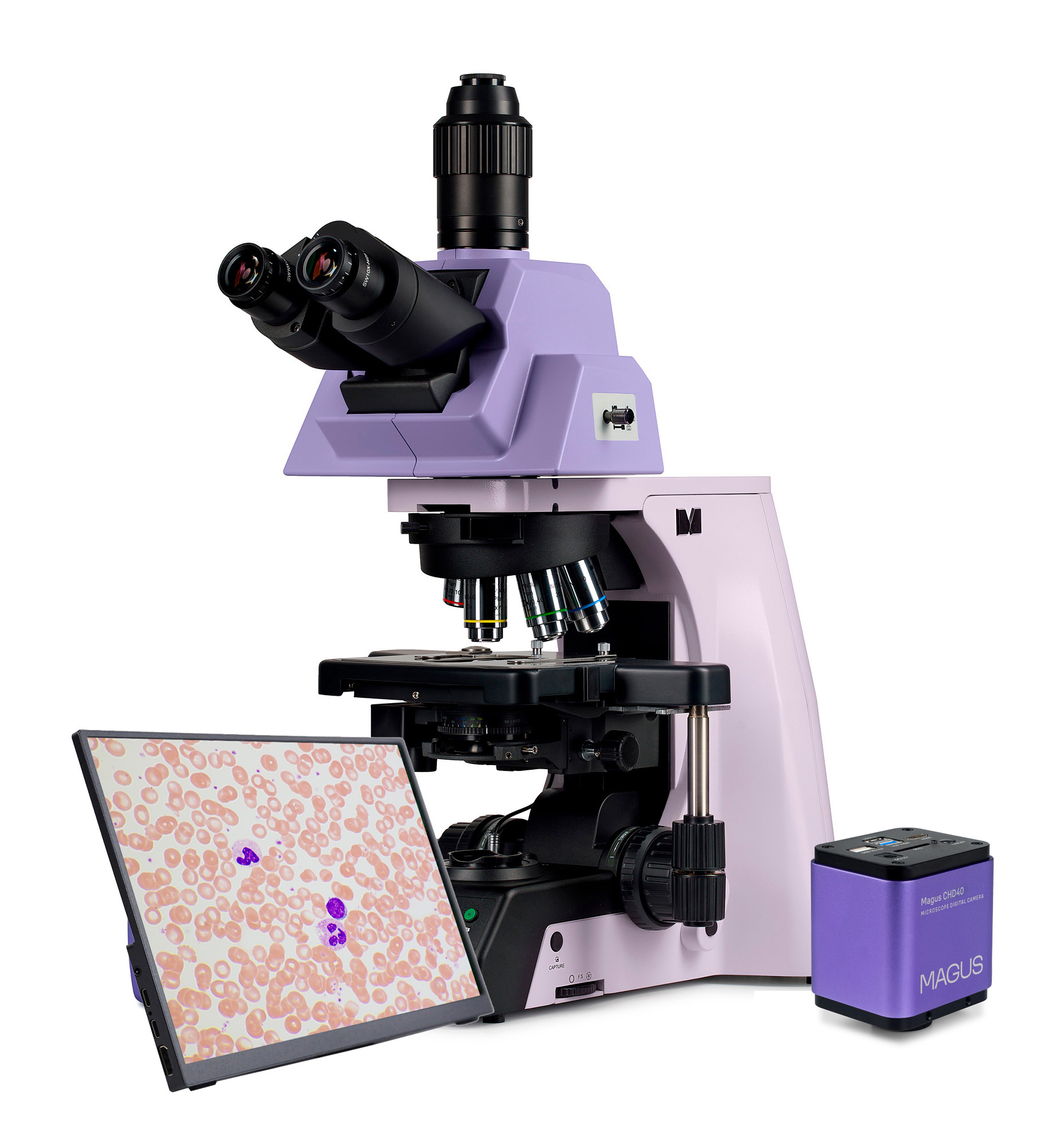

MAGUS Bio D290T LCD Biologisches Digitalmikroskop

Das Mikroskop für Forschungszwecke. Das Mikroskop ist ausgelegt für die Untersuchung von transparenten und transluzenten biologischen Proben, wie z. B. Ausstriche und Querschnitte im Durchlicht im Hellfeldverfahren. Die Installation von zusätzlichem Zubehör ermöglicht Dunkelfeld-, Phasenkontrast-, Differentialinterferenzkontrast-, Fluoreszenz- und Polarisationstechniken.
Der motorisierte Objektivrevolver und der Kondensor automatisieren den Wechsel der Objektive und die Einstellung des Beleuchtungssystems für jedes Objektiv. Der Anwender wird nicht durch die Einstellungen abgelenkt und kann sich daher vollständig auf die Forschung konzentrieren, was den Ablauf beschleunigt.
Das Mikroskop eignet sich für mikrobiologische Analysen, die medizinische Diagnostik sowie Wissenschaft und Forschung. Es ist mit einer 8-Megapixel-Kamera und drei Videoschnittstellen ausgestattet: HDMI, USB 3.0 und Wi-Fi. Es kann gleichzeitig an mehrere Geräte angeschlossen werden: Bildschirm, Laptop und Desktop-Computer. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen.
Der Bildschirm des digitalen Mikroskops hat eine 4K-Auflösung.

Digitalkamera

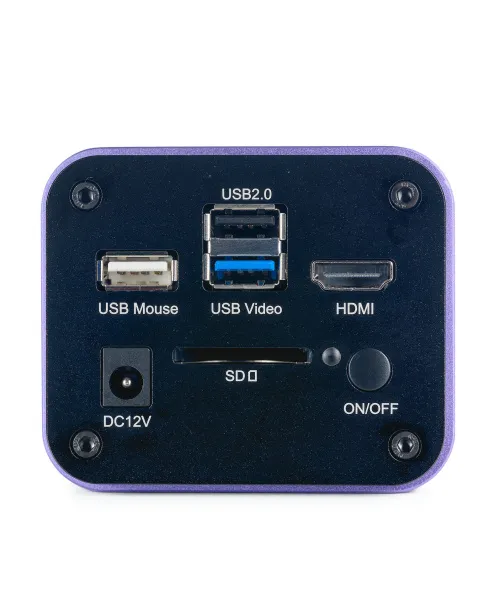

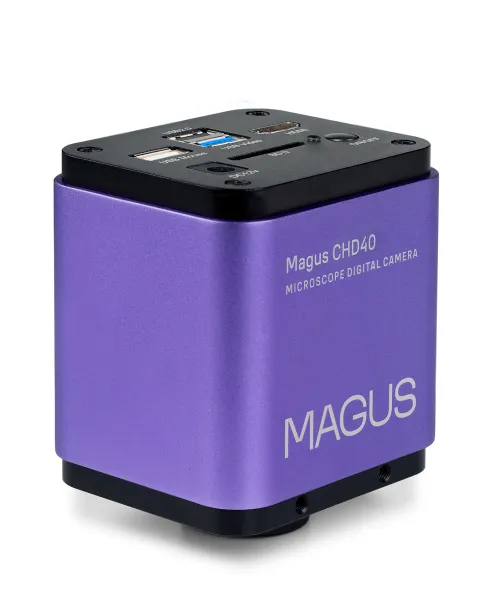

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.
Die Kamera mit einem 8-MP-Sensor produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildauflösung Full HD (1920x1080 px).
Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Die Verbindung zu einem Computer erfolgt über Wi-Fi oder USB 3.0. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

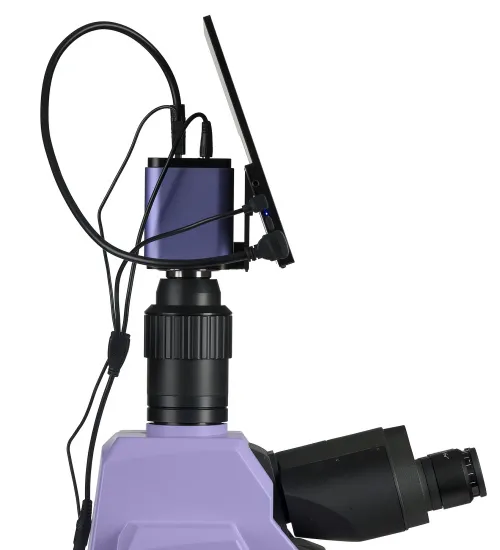

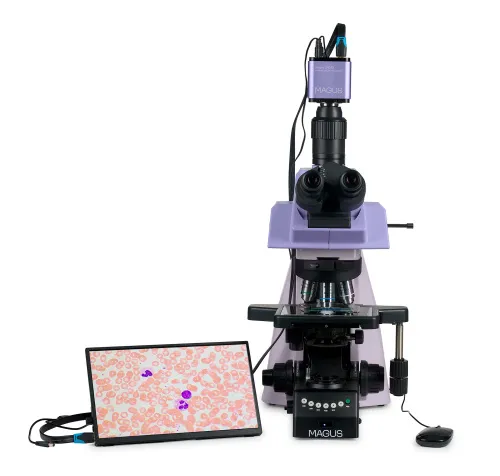

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er wird an eine am Mikroskop montierte Kamera angeschlossen, um ein Bild in Echtzeit auszugeben. Er ist mit MAGUS HDMI-Kameras mit 4K-Auflösung kompatibel.
Die Bildschirmdiagonale beträgt 13,3 Zoll. Der IPS-Sensor liefert ein helles Bild mit großen Betrachtungswinkeln: Auch wenn Sie den Bildschirm aus einem Winkel betrachten, kommt es zu keiner Farbverzerrung.

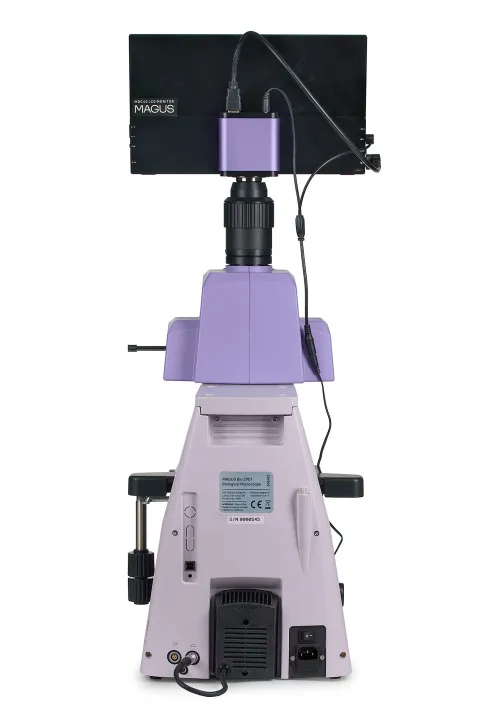

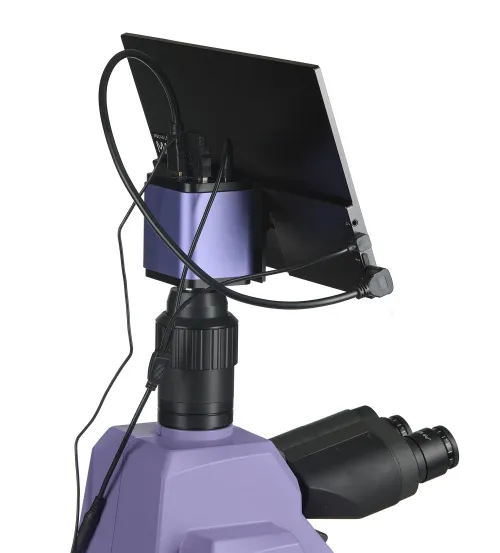

Der Bildschirm kann auf einem Klappständer auf einem Tisch aufgestellt oder direkt an der Kamera befestigt werden, je nachdem, was für den Anwender praktischer ist.

Mikroskopkopf

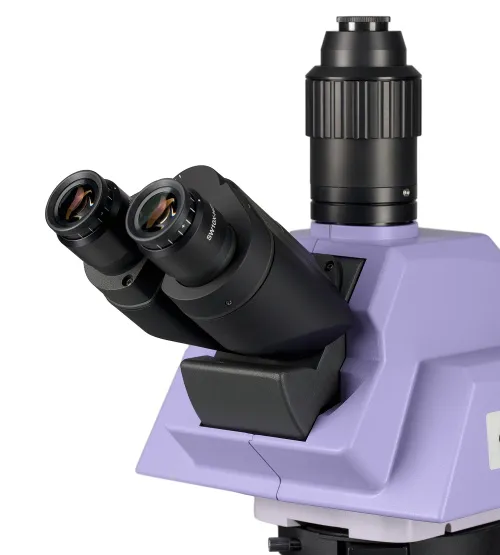

Trinokularkopf mit unendlich-korrigierter Optik. Der Anwender wählt den bequemsten Neigungswinkel des Mikroskopkopfes im Bereich von 0° bis 35°. Die Digitalkamera ist im Trinokulartubus montiert. Die Strahlenteilung ist 0/100, 100/0 oder 80/20.
Die Grundausstattung umfasst 10-fache/25-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Objektivrevolver und Objektive

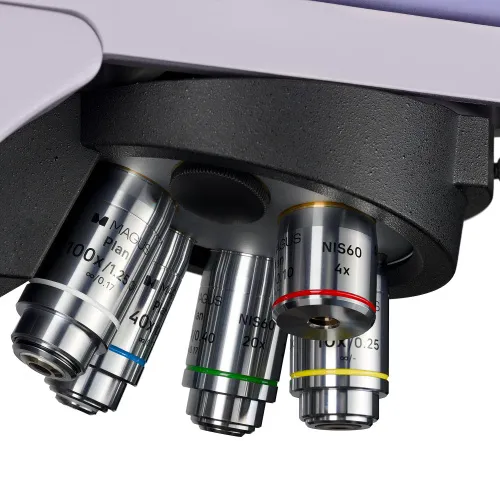

Der motorisierte Objektivrevolver für 6 Objektive ist nach innen gerichtet: Der Anwender sieht das in den Strahlengang eingeführte Objektiv, und der Raum über dem Objekttisch ist frei. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen. Die Objektive sind plan-achromatisch, parfokaler Abstand – 60 mm.
Oberhalb des Objektivrevolvers befindet sich ein Schlitz mit einem Stecker für die Installation eines Analysators, von Kompensatoren oder Differentialinterferenzkontrastschiebern.

Fernsteuerung des drehbaren Objektivrevolvers

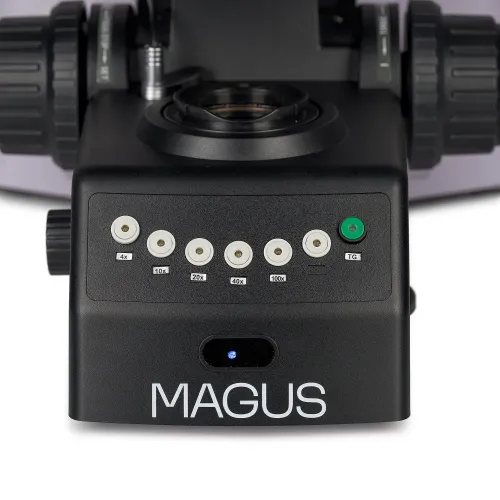

Auf der Vorderseite des Mikroskops befinden sich Objektivwahltasten. Wenn Sie eine Taste drücken, bringt der Objektivrevolver das gewählte Objektiv automatisch in seine Betriebsposition. Eine separate Taste dient zum Umschalten zwischen den beiden am häufigsten verwendeten Objektiven.
Auf beiden Seiten des Gehäuses, neben den Fokussierknöpfen, befinden sich Tasten zum Drehen des Objektivrevolvers. Die Beleuchtung und die Kondensorposition werden automatisch an das gewählte Objektiv angepasst.
Diese Funktionen verbessern den Komfort für den Anwender, die Geschwindigkeit und die Effizienz der Arbeit.

Beibehaltung angenehmer Helligkeitswerte beim Wechsel der Vergrößerung

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Bio D290T LCD, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Bio D290T LCD steigert den Komfort für den Anwender und spart Zeit, auch wenn die Arbeit häufige Vergrößerungswechsel erfordert.

Fokussiermechanismus

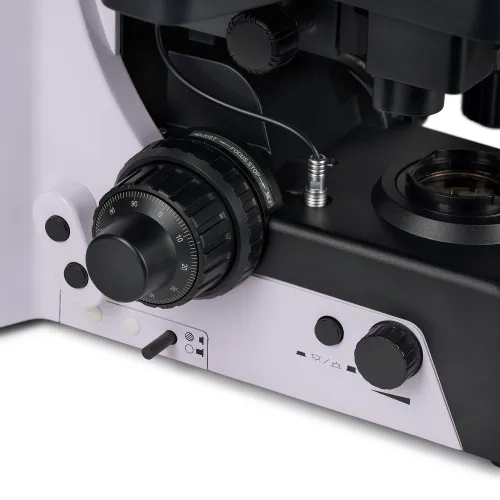

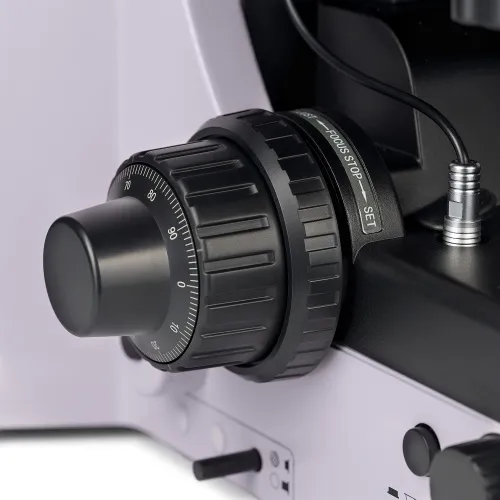

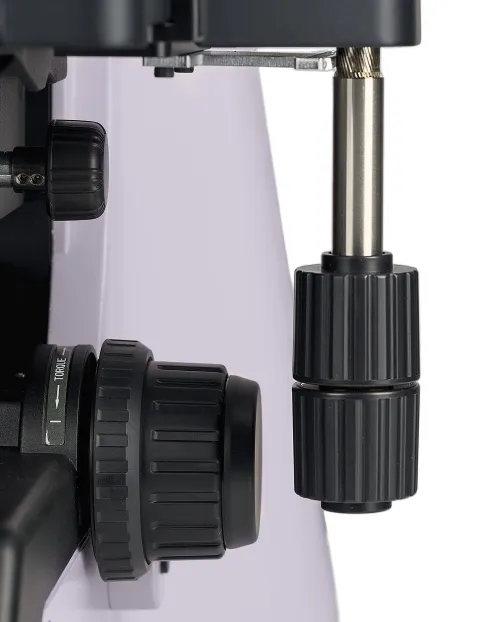

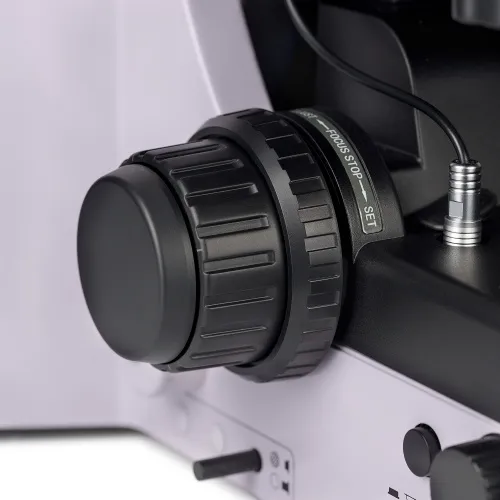

Das Mikroskop ist mit tief liegenden koaxialen Grob- und Feintrieben ausgestattet. Der Forscher kann seine Hände auf den Tisch legen und eine bequeme Position vor dem Mikroskop einnehmen.
Der Grobfokussierknopf hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus.
Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

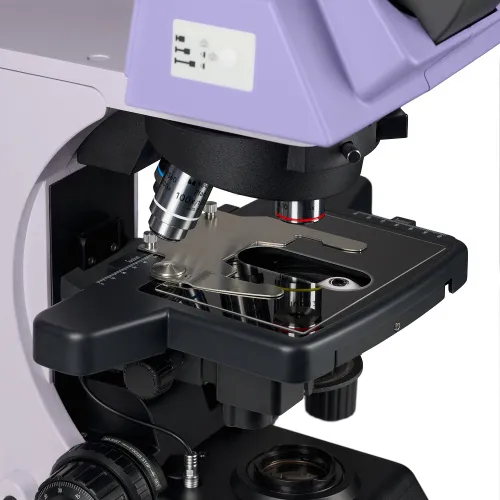

Objekttisch

Die Objekttischplatte besteht aus Saphirglas. Härte, Haltbarkeit sowie Kratz- und Chemikalienbeständigkeit von Saphirglas sind – abgesehen von Diamant – unübertroffen. Es übertrifft das verbreitete chemisch gehärtete Gorilla-Glas deutlich. Nach der Mohs-Skala (eine Zehn-Punkte-Skala für die relative Härte von Mineraloberflächen) erreicht Gorilla-Glas einen Wert von 6,8, Saphir 9 und Diamant 10.

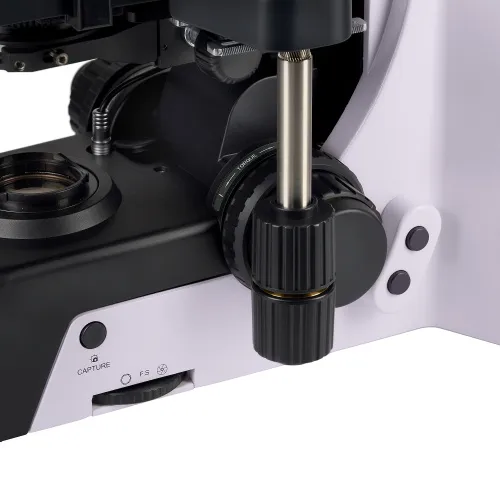

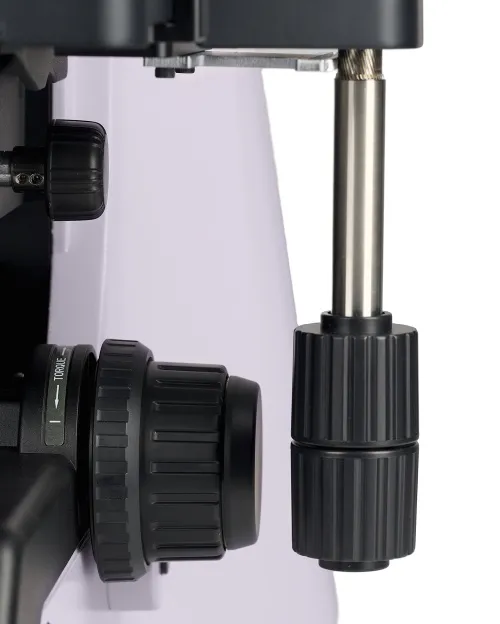

Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden. Der höhenverstellbare Bedienknopf für den Objekttisch sorgt für hohen Bedienkomfort für die Anwender, da die Hand auf dem Tisch aufliegen kann und so eine ermüdungsfreie Bedienung ermöglicht wird. Der Tischtrieb verfügt außerdem über eine Spannungsanpassung, mit der Sie die optimale Drehspannung für eine reibungslose und präzise Bewegung der Probe auswählen können.

Kondensor

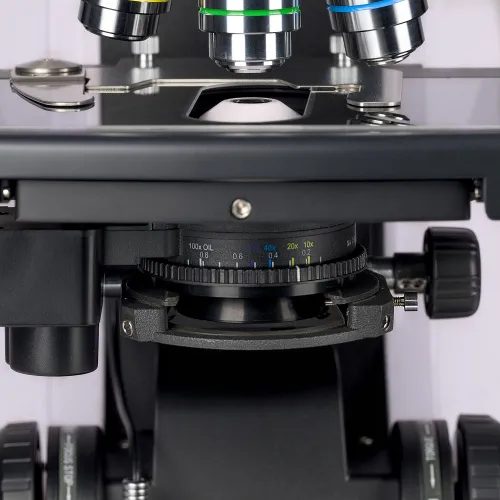

Optimale Kondensoreinstellungen für jedes Objektiv: Die klappbare Zusatzlinse bewegt sich bei Objektiven mit geringer Vergrößerung automatisch aus dem Strahlengang heraus und kehrt bei Objektiven mit einer mehr als 10-fachen Vergrößerung zurück. Ein manueller Schritt weniger – für eine schnelle und bequeme Bedienung. Der Anwender kann auch die Position der klappbaren Zusatzlinse des Kondensors für bestimmte Studien individuell einstellen.
Der Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz.
Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat weiße Aperturmarkierungen und Farbmarkierungen für die Objektivvergrößerung, und der Ring hat eine Indikatormarkierung. Um bei jedem Objektiv einen guten Kontrast zu erzielen, empfiehlt es sich, den Ring so zu drehen, dass die Indikatormarkierung mit der Vergrößerungsmarkierung des verwendeten Objektivs übereinstimmt.

Lichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

Köhlersche Beleuchtung im Durchlicht

Die Lichtquelle befindet sich an der Rückseite des Mikroskops, und das Licht wird über einen Spiegel auf den Kollektor gelenkt.
Der Bildkontrast wird mit der Aperturblende des Kondensors eingestellt, während das beleuchtete Bildfeld mit der Feldblende reguliert wird. Der Feldblendenregler befindet sich rechts unten am Gehäuse, direkt neben dem Fokuseinstellbereich. Dies vereinfacht die Einrichtung der Köhlerschen Beleuchtung.
Die Köhlersche Beleuchtung verbessert die Bildqualität der beobachteten Probe: Jedes Objektiv erzielt eine maximale Auflösung und das Sichtfeld wird gleichmäßig ausgeleuchtet, ohne dass es an den Rändern zu Verdunkelungen kommt. Das zu untersuchende Objekt wird scharf abgebildet und die Bildartefakte werden entfernt.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle.
Das MAGUS Bio D290T LCD bietet dem Anwender Komfort bei der Arbeit.
Motorisierte Komponenten erhöhen die Geschwindigkeit und vereinfachen sich wiederholende Aufgaben beim häufigen Wechsel der Objektive.
Dank des verstellbaren Kopfes kann der Nutzer einen bequemen Betrachtungswinkel wählen, wodurch Nacken- und Rückenbeschwerden vermieden werden.
Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen.
Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Steuerungshebel des Objekttisches und der Feintrieb in Griffweite befinden.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden.
Optionale Objektive bieten zusätzliche Vergrößerung.
Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen.
Optionales Zubehör für Phasenkontrast, Epifluoreszenz, Dunkelfeld, Polarisation und DIC erweitert das Spektrum der Mikroskopietechniken und ermöglicht es Ihnen, Proben zu untersuchen, die im Hellfeld nicht sichtbar sind.
Digitalkameras übertragen das Mikroskopbild auf einen Monitor, speichern Dateien, und die Software führt Echtzeitmessungen an den Proben durch.
Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

Das MAGUS Bio D290T LCD ist eine Alternative zu folgenden Modellen: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Mikroskopmerkmale:

• Betrachtung von transparenten und transluzenten Proben im Hellfeld im Durchlicht
• Ergonomischer Trinokularkopf mit einstellbarem Neigungswinkel und vertikalem Kameraanschluss; Strahlenteilungsverhältnis (Okular/Kamera): 100/0, 0/100 oder 20/80
• Motorisierter Objektivrevolver, der über ergonomische Tasten am unteren Ständer für den Objektivwechsel mit einem Tastendruck gesteuert wird
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Beleuchtung im Durchlicht und motorisierter Kondensor mit klappbarer Linse
• Intelligentes Beleuchtungssteuerungssystem – automatische Helligkeitsauswahl beim Wechsel des Arbeitsobjektivs
• Der Objekttisch verfügt über eine Saphirglasplatte und einen langen Bediengriff für komfortable Handhabung
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde mit jeder Videoausgangsschnittstelle für die Beobachtung von sich bewegenden Objekten, die Aufzeichnung von Videos und das Bewegen der Probe ohne Ruckeln oder Verzögerungen

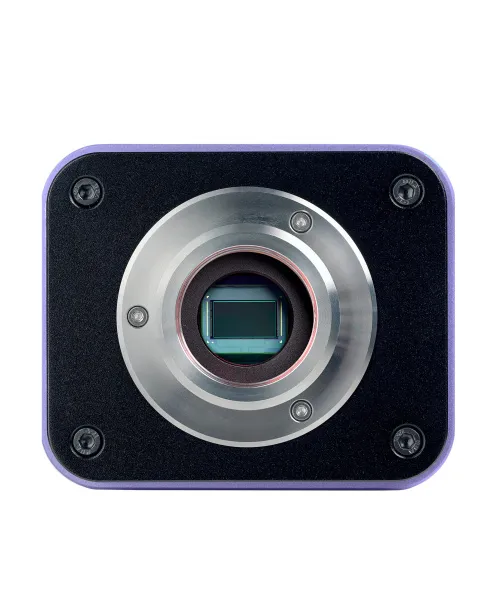

• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung

Bildschirmfunktionen:

• Die 4K-Auflösung liefert äußerst detaillierte, klare und realistische Bilder
• Der IPS-Sensor erzeugt ein helles und gesättigtes Bild mit weiten vertikalen und horizontalen Betrachtungswinkeln
• Kann je nach Bedarf des Anwenders an der Kamera oder am Tisch montiert werden

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-3.0-Kabel (2 m) USB-Maus, 32 GB SD-Speicherkarte, 12 V/1 A (Euro) Netzteil, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Stativ mit integrierter Stromversorgung, Fokussiermechanismus, Objekttisch, Kondensorhalterung und motorisierter Objektivrevolver
• Durchlichtbeleuchtung mit Lampengehäuse
• Motorisierter Kondensor mit einer klappbaren Linse
• Trinokularer Mikroskopkopf
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,65 ∞/0,17 (federbelastet), parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,25 (Öl) ∞/0,17 (federbelastet), parfokaler Abstand: 60 mm
• 10-fach/25 mm Okular mit langem Augenabstand und Dioptrieneinstellung (2 Stück)
• Augenmuschel (2 Stk.)
• 1-facher C-Mount-Adapter
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 (Öl) ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 ∞/0,17 Wasser, parfokaler Abstand: 60 mm
• Satz plan-semi-apochromatischer Fluoreszenzobjektive Plan S-Apo 4-, 10-, 20-, 40-, 100-fach (Öl) ∞/0,17, parfokaler Abstand: 60 mm
• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Zentrierteleskop
• Dunkelfeldkondensor NA 0,7–0,9
• Dunkelfeld-Immersionskondensor NA 1,3–1,26
• Differentialinterferenzkontrast-Modul (DIC)
• Epi-Fluoreszenz-Aufsatz mit Quecksilberlampengehäuse, Fluoreszenzfilterwürfeln und Quecksilberlampen-Netzteil
• Epi-Fluoreszenzaufsatz mit LED-Lichtquelle, Fluoreszenzfilterwürfeln und Netzkabel
• Polarisator/Analysator-Set
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
