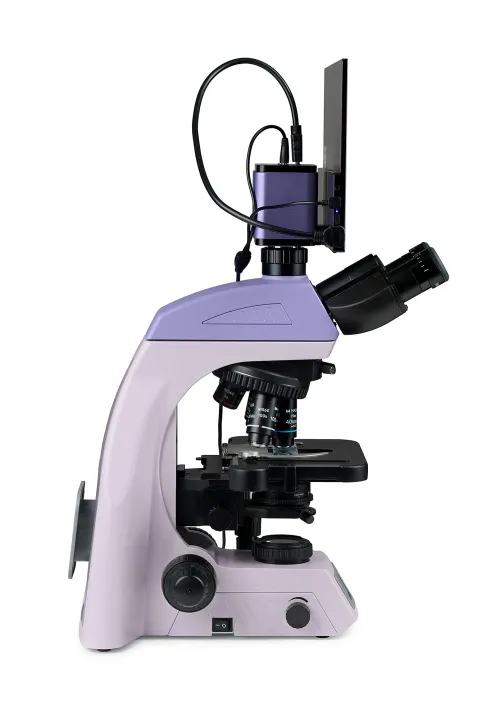

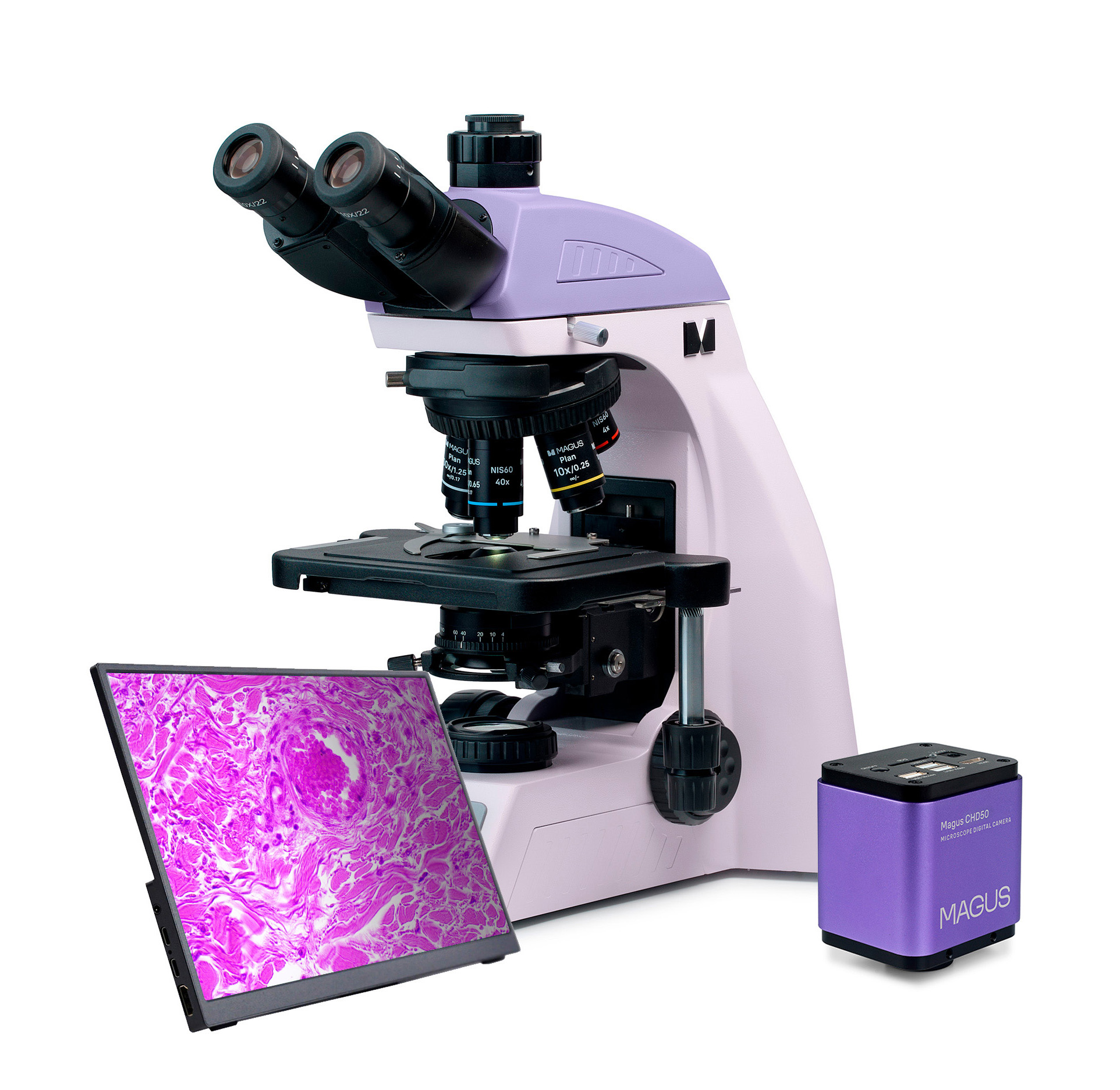

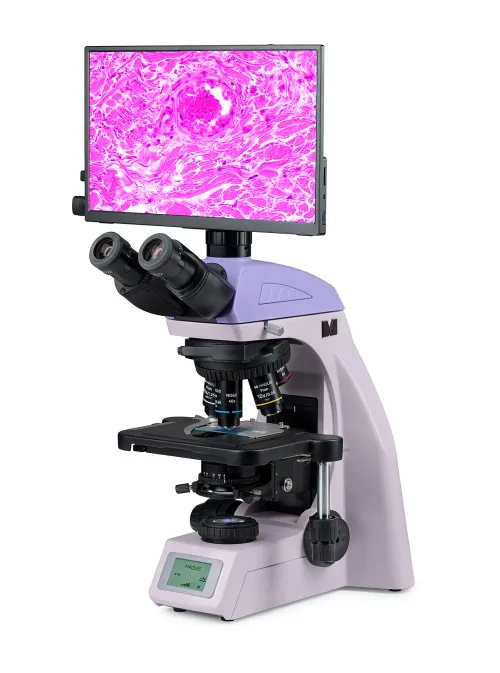

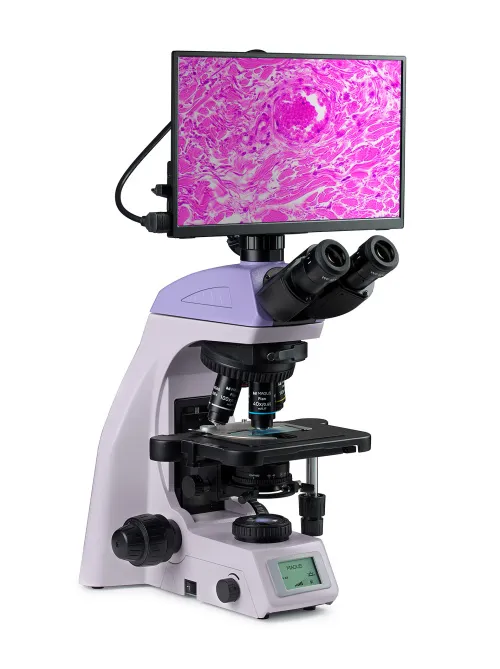

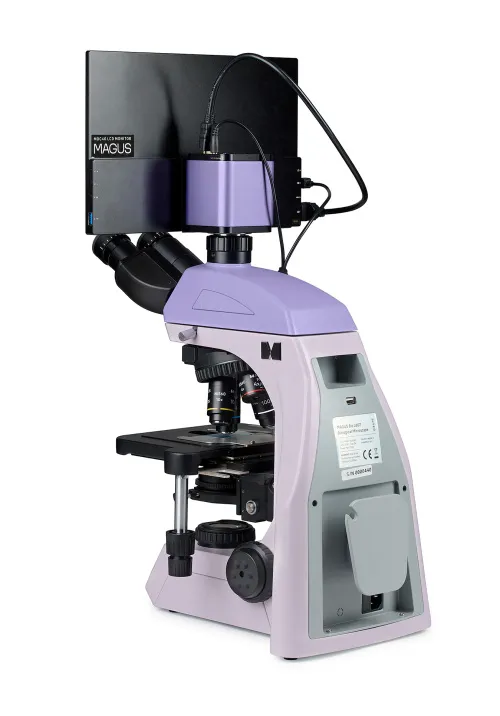

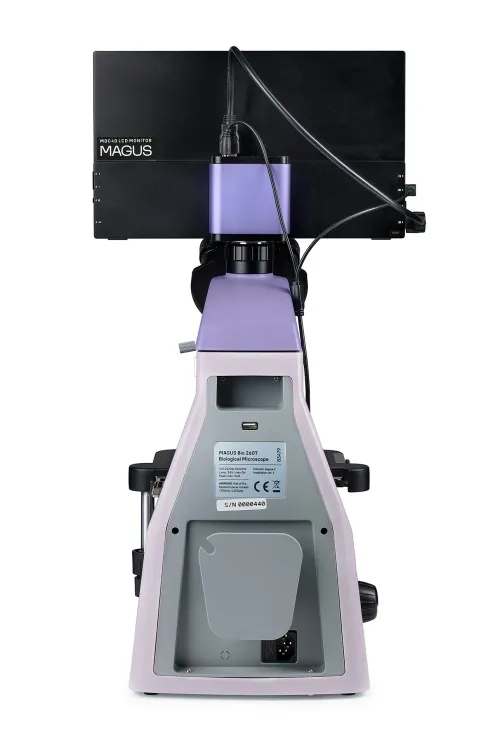

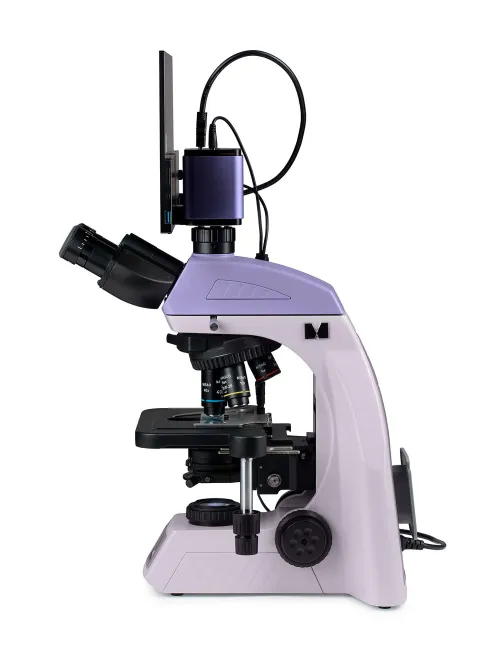

MAGUS Bio D260T LCD Biologisches Digitalmikroskop

Das Mikroskop eignet sich für die Betrachtung transparenter und durchscheinender biologischer Proben, wie z. B. Ausstriche und Querschnitte, mit der Technik der Hellfeldmikroskopie im Durchlicht. Optionales Zubehör ermöglicht die Anwendung von Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und Polarisationsmikroskopie. Der codierte Objektivrevolver hält beim Wechsel der Objektive ein angenehmes Helligkeitsniveau aufrecht. Das intelligente Beleuchtungs-Steuerungssystem des Mikroskops steigert den Komfort und die Geschwindigkeit der täglichen Arbeit des Forschers. Intelligente Funktionen unterstützen Studierende beim Einstieg in den Beruf und beim Sammeln der erforderlichen Berufserfahrung. Das Mikroskop ist für Laborarbeit, Forschung und Ausbildungszwecke geeignet. Es ist mit einer 8-Megapixel-Kamera und drei Videoschnittstellen ausgestattet: HDMI, USB 2.0 und WLAN. Es kann gleichzeitig an mehrere Geräte angeschlossen werden: Bildschirm, Laptop und Desktop-Computer. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen. Der Bildschirm des digitalen Mikroskops hat eine 4K-Auflösung.

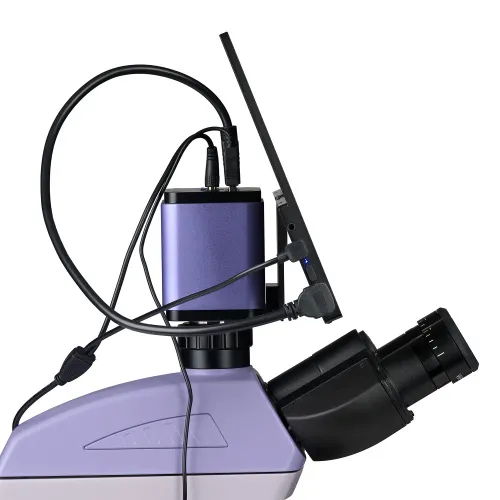

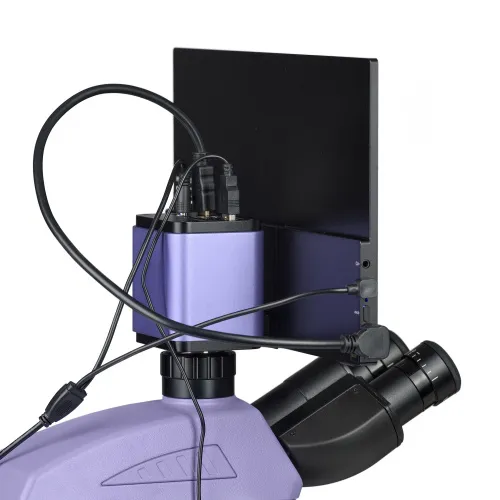

Digitalkamera

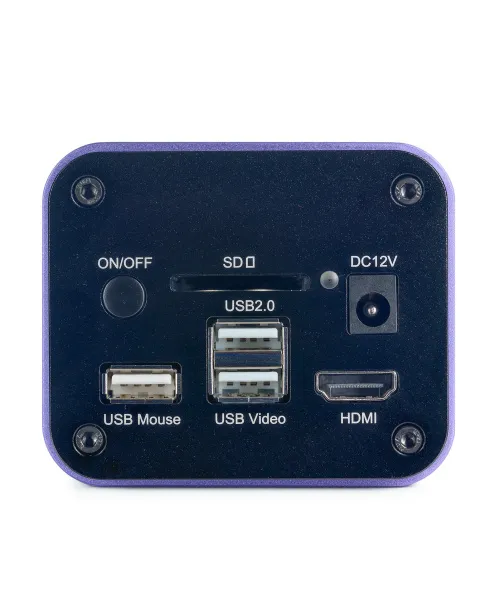

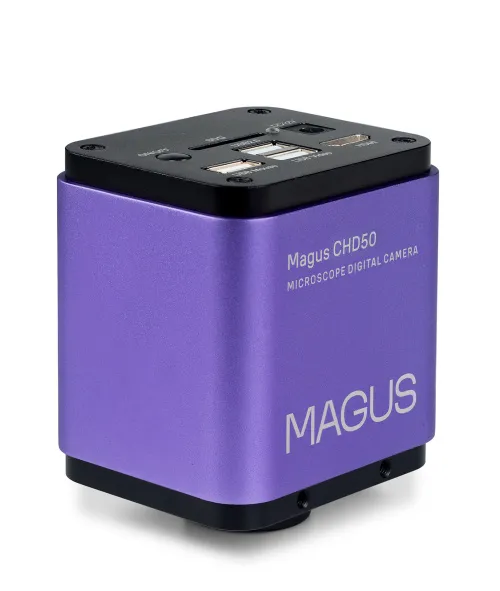

MAGUS CHD50 ist eine digitale Autofokus-HDMI-Kamera, die drei Videoschnittstellen unterstützt. Die Kamera verfügt über einen 8-MP-Sensor und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), die je nach Auflösung des Monitors automatisch zwischen 4K und Full HD wechseln. Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über WLAN oder USB 2.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

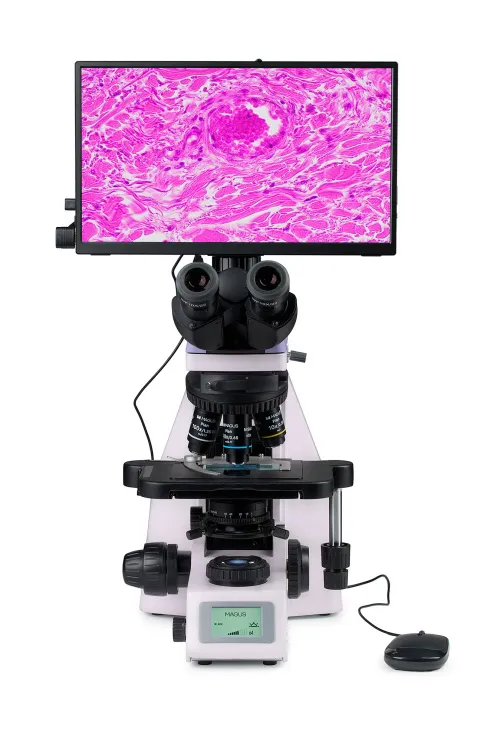

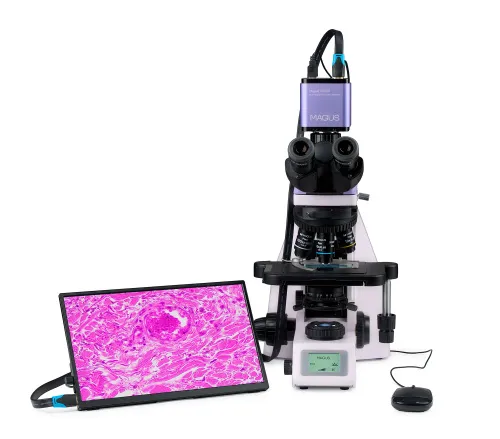

Bildschirm

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er wird an eine am Mikroskop montierte Kamera angeschlossen, um ein Bild in Echtzeit auszugeben. Er ist mit MAGUS HDMI-Kameras mit 4K-Auflösung kompatibel. Die Bildschirmdiagonale beträgt 13,3 Zoll. Der IPS-Sensor liefert ein helles Bild mit großen Betrachtungswinkeln: Auch wenn Sie den Bildschirm aus einem Winkel betrachten, kommt es zu keiner Farbverzerrung. Der Bildschirm kann auf einem Klappständer auf einem Tisch aufgestellt oder direkt an der Kamera befestigt werden, je nachdem, was für den Anwender praktischer ist.

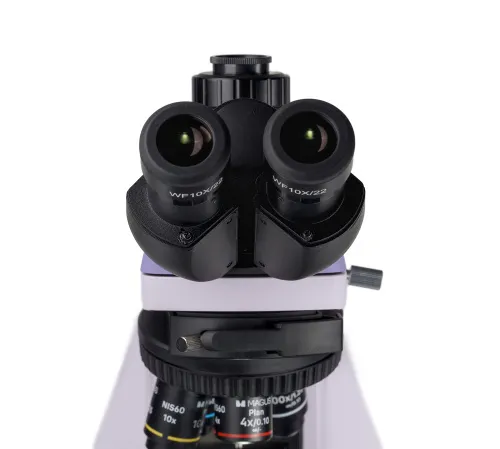

Mikroskopkopf

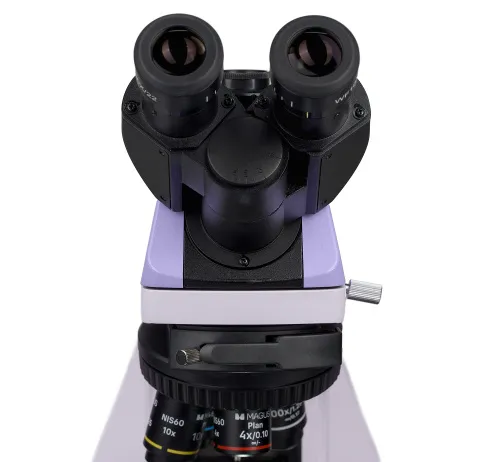

Trinokularkopf mit unendlich-korrigierter Optik. Die Okulartuben sind um 360° drehbar. Der Nutzer kann die Okularhöhe an seine individuelle Körpergröße anpassen. Die Digitalkamera ist im Trinokulartubus montiert. Das Strahlteilungsverhältnis ist auf 50/50 festgelegt. Der vertikale Tubus bietet eine 0,55-fache Vergrößerung. In Kombination mit dem mitgelieferten 1-fach-Adapter erzielt die Kamera insgesamt eine 0,55-fache Vergrößerung. Bei der Auswahl einer Kamera und der Berechnung der Auflösung und Sensorgröße ist der endgültige Vergrößerungsfaktor von 0,55-fach zu verwenden. Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille. Flache Gummiaugenmuscheln schützen die Brillengläser vor Kratzern.

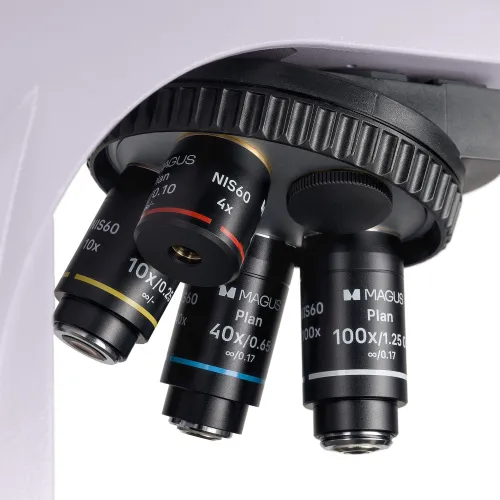

Objektivrevolver und Objektive

Der codierte Objektivrevolver für fünf Objektive ist nach innen gerichtet: Der Anwender kann das in den Strahlengang eingeführte Objektiv sehen, und der Raum über dem Objekttisch ist frei. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen. Der parfokale Abstand beträgt 60 mm. Das 40-fache Objektiv mit seinem verlängerten Arbeitsabstand von 1,5 mm bietet zusätzlichen Schutz für die Frontlinse vor dem Kontakt mit Immersionsöl beim Drehen des Objektivrevolvers. Oberhalb des Revolvers befindet sich ein Anschluss mit einem Stecker für den Analysator.

Beibehaltung angenehmer Helligkeitswerte beim Wechsel der Vergrößerung

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Bio D260T LCD, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Bio D260T LCD steigert den Komfort für den Anwender und spart Zeit, auch wenn die Arbeit häufige Vergrößerungswechsel erfordert.

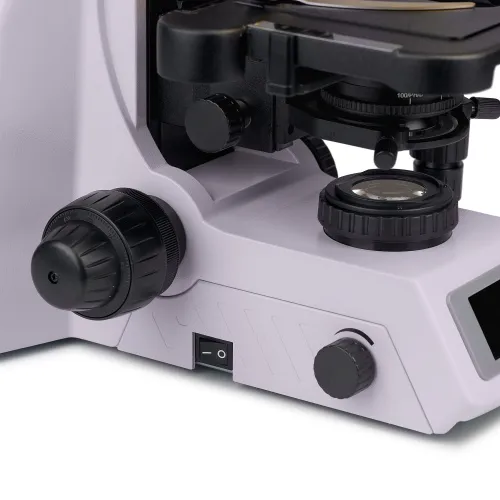

Fokussiermechanismus

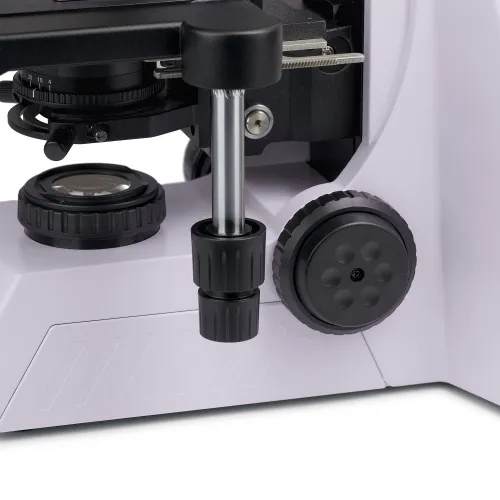

Koaxiale Grob- und Feintriebknöpfe. Der Grobfokussierknopf befindet sich auf der linken Seite. Die Feinfokussierknöpfe befinden sich auf beiden Seiten, wobei der rechte Knopf spezielle Fingervertiefungen aufweist. Mit dem Ring auf der linken Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

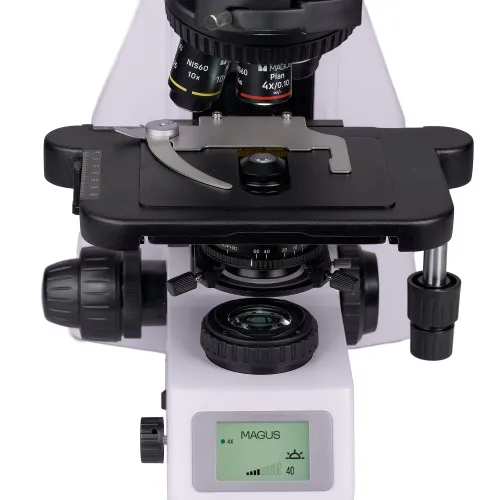

Objekttisch

Die Bühne verfügt über keine X-Achsen-Zahnstange, was die Ergonomie verbessert. Der Riemenantrieb ermöglicht eine reibungslose Bewegung der Probe. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden. Der lange Steuergriff des Objekttisches sorgt für den Komfort des Anwenders: Die Hand ruht ohne Anstrengung auf dem Tisch.

Kondensor

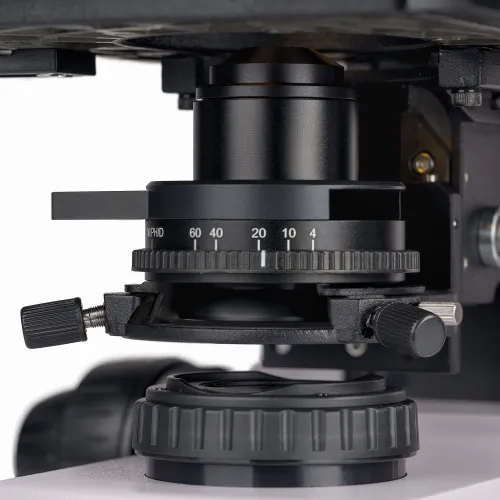

Der Kondensor ist höhenverstellbar und kann zentriert werden. Montageart: Schwalbenschwanz. Der Kondensorring dient zur Einstellung der Irisblende. Das Kondensorgehäuse hat eine Markierung für die Vergrößerung der Objektive, und der Ring hat eine Indikatormarkierung. Um bei jedem Objektiv einen guten Kontrast zu erzielen, empfiehlt es sich, den Ring so zu drehen, dass die Indexmarkierung mit der Vergrößerungsmarkierung des verwendeten Objektivs übereinstimmt. Der Kondensor verfügt über einen Anschluss mit einem Stecker für einen Dunkelfeld- oder Phasenkontrastschieber. Die Installation eines Schiebers spart Zeit beim Wechsel der Beobachtungsmethode.

Lichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

Köhlersche Beleuchtung im Durchlicht

Die Köhlersche Beleuchtung verbessert die Bildqualität der beobachteten Probe: Jedes Objektiv erzielt eine maximale Auflösung und das Sichtfeld wird gleichmäßig ausgeleuchtet, ohne dass es an den Rändern zu Verdunkelungen kommt. Das zu untersuchende Objekt wird scharf abgebildet und die Bildartefakte werden entfernt.

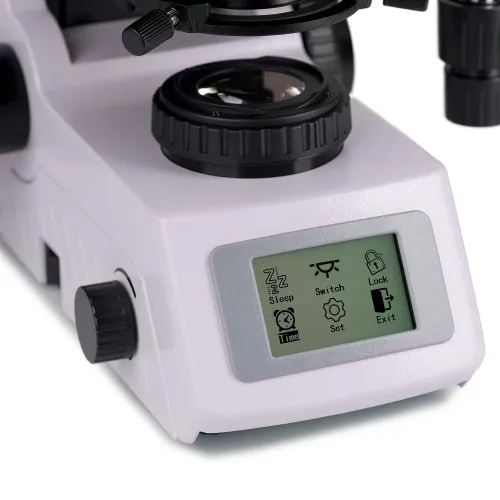

Status-LCD-Display

Auf dem LCD-Display an der Basis des Mikroskops werden die Objektivvergrößerung, die Helligkeit und die Farbtemperatur der Lichtquelle sowie der Betriebsmodus "Sleep" (Schlafmodus) und "Eco" (Ökomodus) angezeigt. Mit Hilfe des Bildschirms und zweier Drehknöpfe stellt der Anwender des Mikroskops die Helligkeit ein, sperrt die Helligkeitseinstellung und stellt den Schlafmodus und den automatischen Abschalttimer ein.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle. Das MAGUS Bio D260T LCD bietet dem Anwender Komfort bei der Arbeit. Durch Drehen des Mikroskopkopfes wählt der Anwender die Höhe des Blickwinkels, um Rücken und Nacken nicht zu belasten. Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen. Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Steuerungshebel des Objekttisches und der Feintrieb in Griffweite befinden. Das Mikroskop ist mit einem speziellen Tragegriff ausgestattet. Das Design für die versteckte Platzierung des Netzkabels sorgt für Ordnung am Arbeitsplatz und die Sicherheit beim Tragen des Mikroskops und vereinfacht die Aufbewahrung des Geräts.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden. Optionale Objektive bieten zusätzliche Vergrößerung. Okulare erweitern den Vergrößerungsbereich des Mikroskops. Mit optionalen Okularen können Sie das Potenzial des Objektivs, das Sie am häufigsten verwenden, voll ausschöpfen. Das Phasenkontrastgerät, der Epi-Fluoreszenzaufsatz, der Dunkelfeldschieber und das Polarisator-/Analysatorset bieten zusätzliche Kontrasttechniken, mit denen Sie Proben untersuchen können, die im Hellfeld nicht sichtbar sind. Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

MAGUS Bio D260T LCD ist eine Alternative für die folgenden Modelle: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Mikroskopmerkmale:

• Betrachtung von transparenten und transluzenten Proben im Hellfeld im Durchlicht
• Trinokularkopf mit vertikalem Tubus zur Installation einer Digitalkamera und Höhenverstellung zur Anpassung an den Anwender; Lichtstrahlteilung 50/50
• Codierter drehbarer Objektivrevolver: Die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50.000 Stunden
• Köhlersche Beleuchtung im Durchlicht, zentrierter und höhenverstellbarer Kondensor mit Objektiv-Vergrößerungsmarkierungen
• Intelligente Beleuchtungssteuerung: automatische Helligkeitswahl, Dimm-Sperre, automatischer Abschalttimer, LCD-Statusdisplay
• Objekttisch ohne X-Achsen-Positionierrack und mit langem Steuergriff für bequeme Bedienung
• Ergonomisches Stativ mit Tragegriff und versteckter Platzierung des Netzkabels
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Die Kamera funktioniert autonom über eine HDMI-Schnittstelle, ohne dass eine Verbindung zu einem Computer hergestellt oder Software installiert werden muss. Sie kann auch über WLAN- und USB 2.0-Schnittstellen mit einem Computer verbunden werden.
• Der Autofokus im HDMI-Modus erleichtert die Einstellung der Bildschärfe
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde mit jeder Videoausgangsschnittstelle für die Beobachtung von sich bewegenden Objekten, die Aufzeichnung von Videos und das Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung

Bildschirmfunktionen:

• Die 4K-Auflösung liefert äußerst detaillierte, klare und realistische Bilder
• Der IPS-Sensor erzeugt ein helles und gesättigtes Bild mit weiten vertikalen und horizontalen Betrachtungswinkeln
• Kann je nach Bedarf des Anwenders an der Kamera oder am Tisch montiert werden

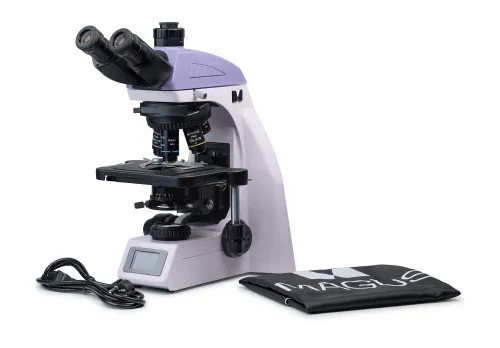

Lieferumfang:

• MAGUS CHD50 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-3.0-Kabel (2 m) USB-Maus, 32 GB SD-Speicherkarte, 12 V/1 A (Euro) Netzteil, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Stativ mit integriertem Netzteil, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularer Mikroskopkopf
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,65 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,25 (Öl) ∞/0,17 (federbelastet), parfokaler Abstand: 60 mm
• 10-fach/22 mm Okular mit langem Augenabstand und Dioptrieneinstellung (2 Stück)
• Augenmuschel (2 Stk.)
• C-Mount-Adapter
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 10-fach/22 mm Okular mit Fadenkreuz
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Plan-achromatisches Objektiv Plan 2-fach/0,06 ∞/–, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 60-fach/1,42 (Öl) ∞/0,17, parfokaler Abstand: 60 mm
• Plan-achromatisches Objektiv Plan 100-fach/1,10 ∞/0,17 Wasser, parfokaler Abstand: 60 mm
• Set semi-apochromatischer Fluoreszenz-Objektive: 4-, 10-, 20-, 40-, 100-fach (Öl); ∞/0,17; parfokaler Abstand 60 mm
• Phasenkontrastgerät: Satz Phasenschieber, Satz Phasenobjektive, Hilfszentrierteleskop
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Hilfszentrierteleskop
• Dunkelfeld-Schieberegler
• Trocken-Dunkelfeldkondensor NA 0,7–0,9
• Öl-Dunkelfeldkondensor NA 1,3–1,26
• Epi-Fluoreszenzaufsatz mit LED-Lichtquelle, Fluoreszenzfilterwürfeln und Netzkabel
• Polarisator/Analysator-Set
• Digitalkamera
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
• C-Mount-Adapter
