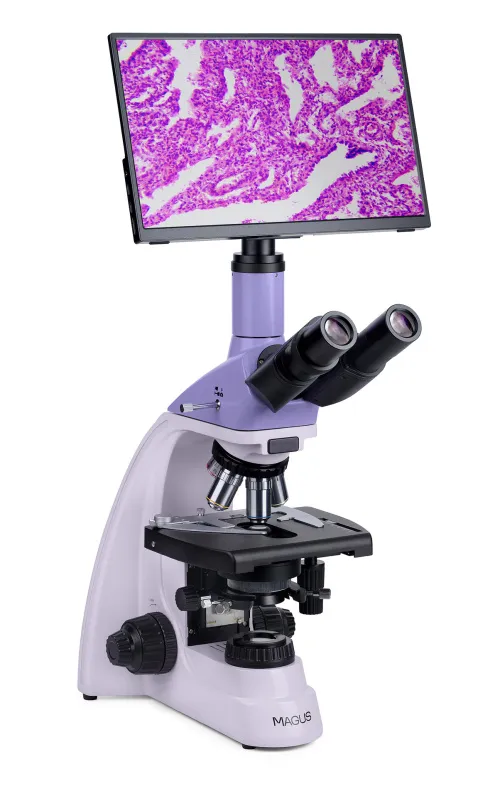

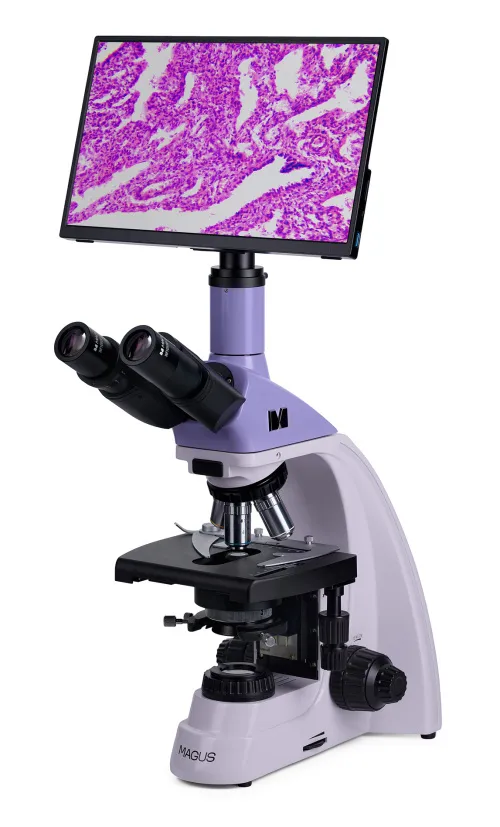

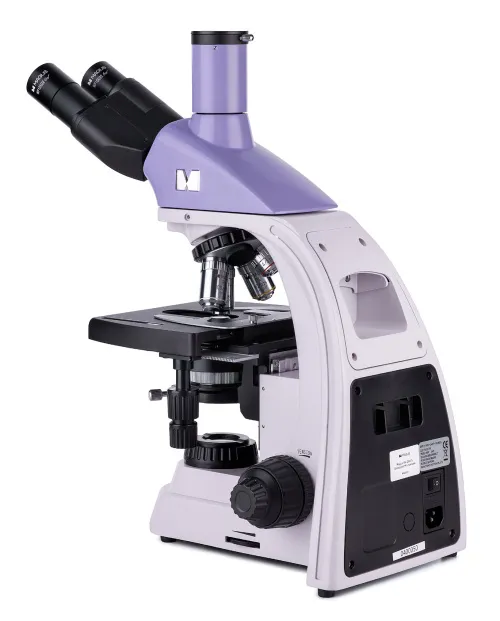

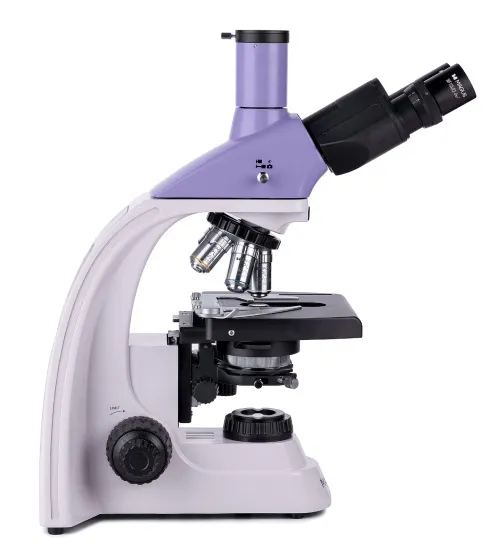

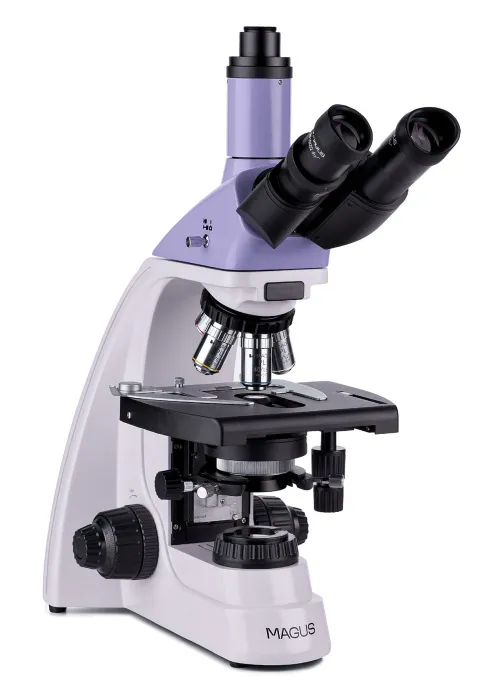

MAGUS Bio D250TL LCD Biologisches Digital Mikroskop

Das MAGUS Bio D250TL LCD Mikroskop untersucht Dünnschnitte und Ausstriche von biologischen Proben. Die Beobachtungen erfolgen mit der Technik der Hellfeldmikroskopie im Durchlicht. Eine 3-Watt-LED dient als Lichtquelle, und die Optik verfügt über unendlich korrigierte plan-achromatische Objektive. Das Mikroskop unterstützt weiteres Zubehör, darunter Dunkelfeld-, Polarisations- und Phasenkontrastgeräte. Dieses Mikroskop ist die ideale Wahl für Laboranalysen, Forschung und Unterricht.

Digitalkamera

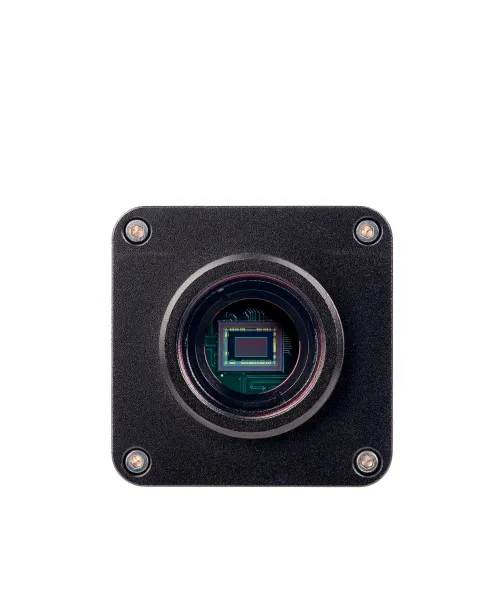

Die MAGUS CHD10 Kamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px.
Es handelt sich um eine autonome Kamera, die keine Verbindung zu einem Computer oder die Installation zusätzlicher Software erfordert. Die Kamera kann direkt an einen Fernseher, Monitor oder Projektor angeschlossen werden, um ein Bild anzuzeigen.
Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Die Videoaufzeichnung erfolgt mit 60 Bildern pro Sekunde.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

LCD-Bildschirm

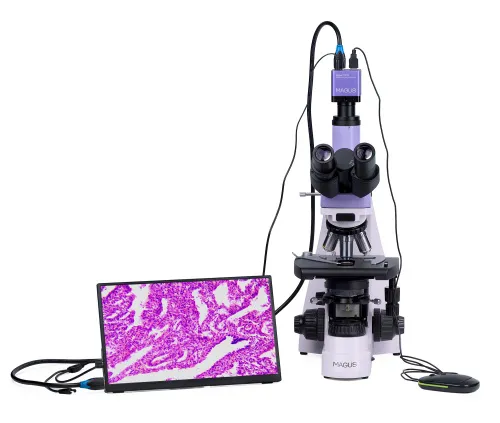

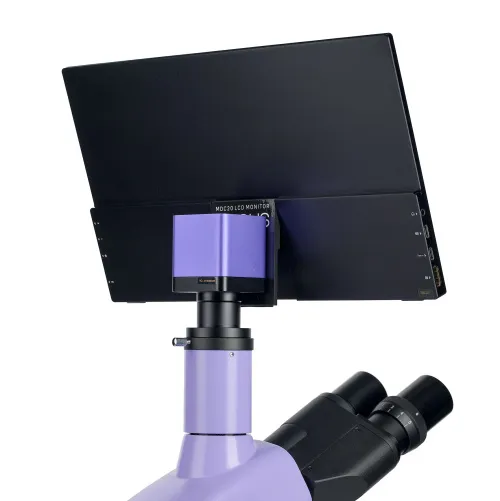

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

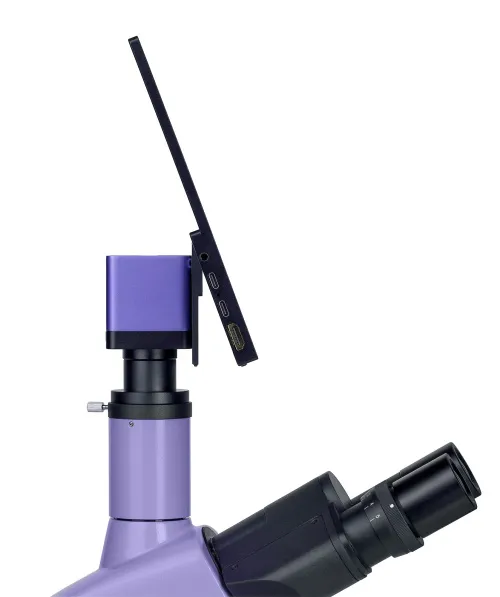

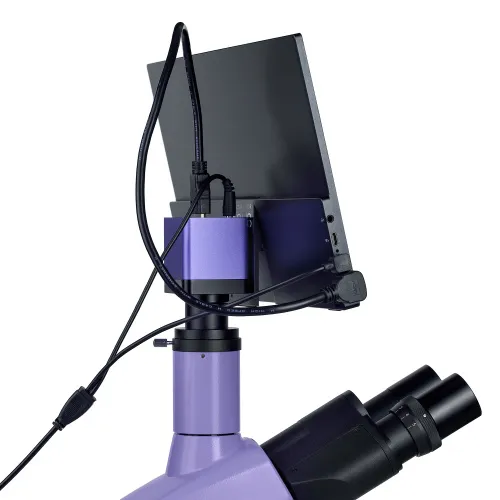

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

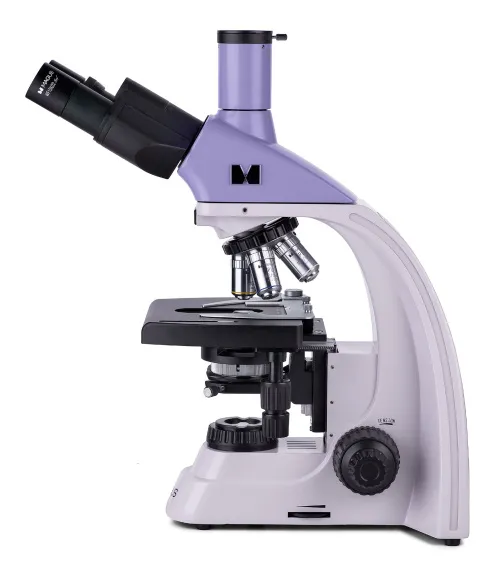

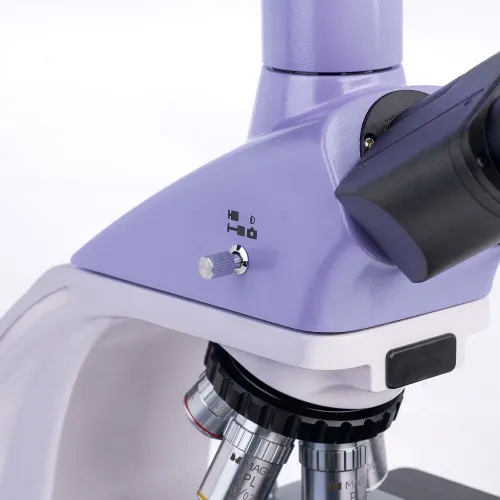

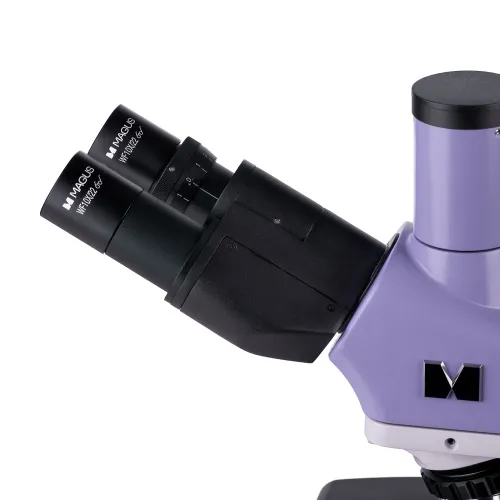

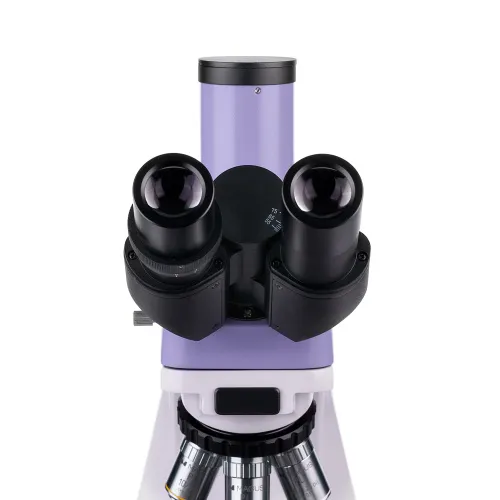

Der Trinokularkopf umfasst zwei Okulartuben für Beobachtungen und einen Vertikaltubus zur Befestigung einer Digitalkamera (nicht enthalten). Die Tuben sind um 30° geneigt und können um 360° gedreht werden, um sie an die Körpergröße des Beobachters anzupassen. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

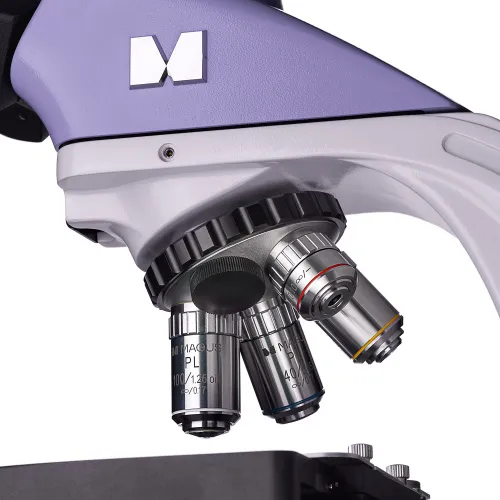

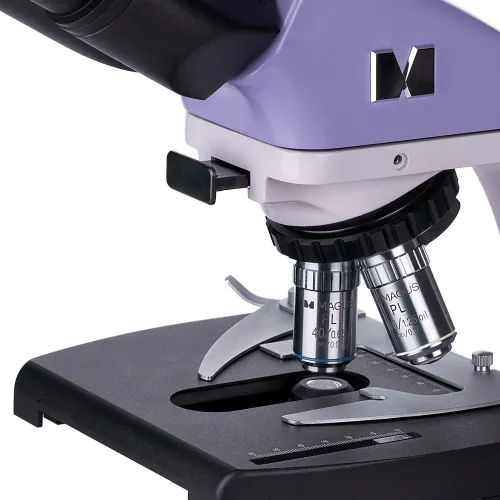

Die Objektive werden in einem Objektivrevolver mit 5 Objektivanschlüssen montiert – vier Objektive sind im Lieferumfang enthalten, ein Anschluss für ein zusätzliches Objektiv bleibt frei. Jedes optionale Objektiv kann in den freien Anschluss eingesetzt werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs zu ermöglichen. Der Anwender kann das in den Strahlengang eingeführte Objektiv während der Beobachtung sehen, da der Objektivrevolver nach innen gerichtet ist. Dadurch bleibt der Platz über dem Objekttisch frei.

Der Vergrößerungsbereich reicht von 40- bis 1000-fach (gilt nur für die Grundkonfiguration). Wenn Sie zusätzliche Objektive hinzufügen, wird die obere Vergrößerungsgrenze erhöht.

Beleuchtung

An der Unterseite des Mikroskops angebrachte LED sorgen für eine helle und gleichmäßige Ausleuchtung des Objekts. Die Farbtemperatur bleibt bei wechselnder Helligkeit gleich. Die Leistung der Beleuchtung beträgt 3 W. Die LED hat eine Lebensdauer von 50.000 Stunden. Das Beleuchtungssystem wird per Netzteil mit Strom versorgt.

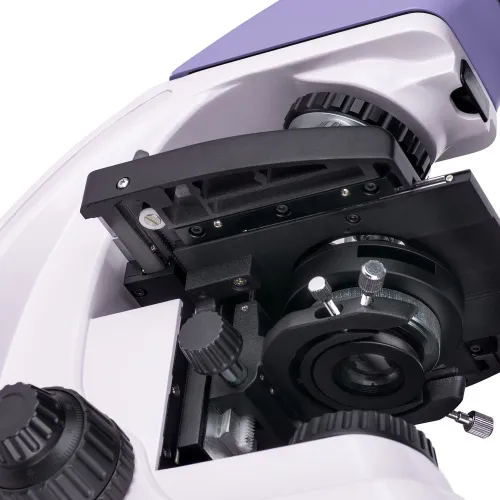

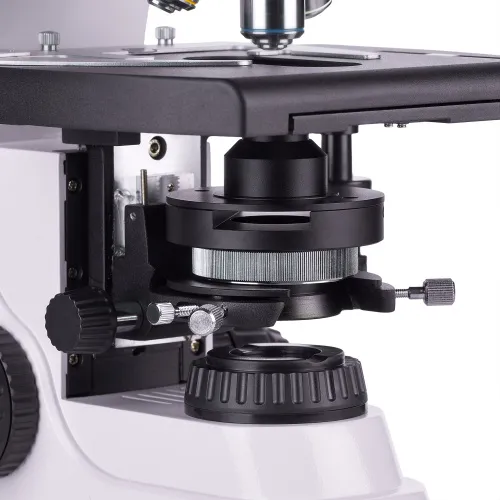

Durch Einstellen der Position des Abbe-Kondensors und Öffnen oder Schließen der Apertur- und Feldblende können Sie die Köhlersche Beleuchtung einrichten. Sie können Schieber für Dunkelfeld- und Phasenkontrasttechniken verwenden (im Kondensor befindet sich ein spezieller Schlitz). Mit den Schiebern können Sie viel schneller zwischen verschiedenen Untersuchungstechniken wechseln.

Objekttisch und Fokussiermechanismus

Der Objekttisch hat kein Positioniergestell. Daher stört es Sie nicht bei Ihren Beobachtungen und das Mikroskop selbst nimmt weniger Platz auf dem Schreibtisch ein. Die mechanische Befestigung, die die Probe bewegt, ist abnehmbar (nützlich für manuelles Scannen).

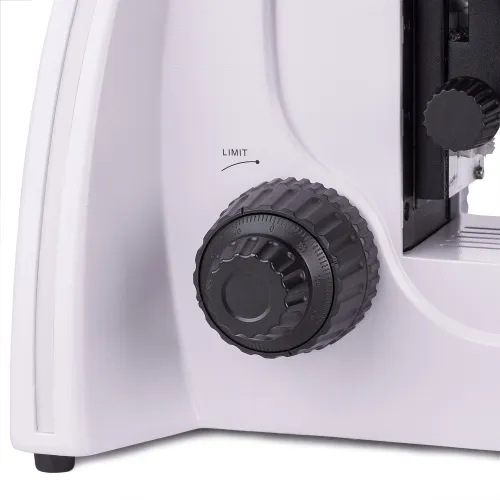

Die Schärfeneinstellung erfolgt per Grob- und Feintrieb. Die Knöpfe befinden sich auf beiden Seiten. Da sie sich näher an der Basis befinden, müssen Sie Ihre Hände beim Arbeiten nicht in die Höhe halten. Sie können sie entspannt auf den Tisch legen. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierung ist leichtgängig und mühelos.

Zubehör

Die Fähigkeiten des MAGUS Bio 250TL Mikroskops können mit dem Zubehörsortiment erweitert werden: Okulare, Objektive, Kalibrierungsobjektträger, Digitalkameras, Dunkelfeld-, Polarisations- und Phasenkontrastgeräte.

Hauptmerkmale des Mikroskops:

• Trinokularkopf, Objektivrevolver für 5 Objektive, unendlich korrigierte plan-achromatische Optik
• Die Okulartuben sind um 360° drehbar und lassen sich so leicht an die Körpergröße des Betrachters anpassen
• Am linken Tubus befindet sich ein Dioptrieneinstellring, Grob- und Feintrieb
• Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung
• Der Abbe-Kondensor ist zentriert und höhenverstellbar, und die Feld- und Aperturblenden ermöglichen die Einrichtung der Köhlerschen Beleuchtung
• Durchlichtquelle – 3-W-LED mit einstellbarer Helligkeit, betrieben mit 220V Netzteil
• Option zur Installation von zusätzlichem Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom, ohne Anschluss an einen PC oder die Installation von Software

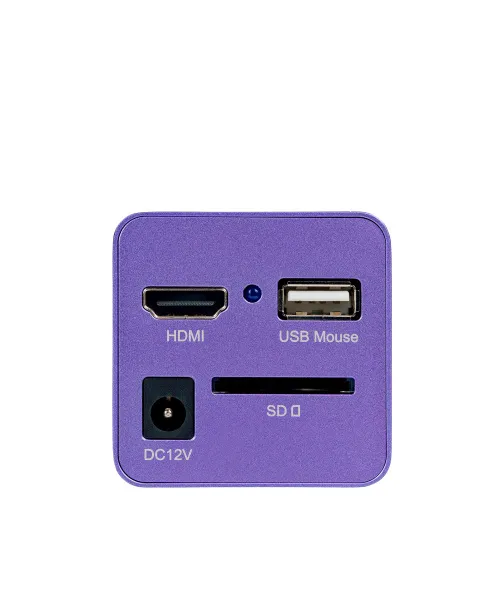

• HDMI-Schnittstelle für eine hohe und stabile Datenübertragungsrate
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 Bilder pro Sekunde für die Beobachtung von sich bewegenden Proben, die Videoaufzeichnung und die Bewegung der Probe ohne Ruckeln oder Verzögerungen
• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeige, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD10 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: 4-fach/0,10
• Unendlich-korrigierte plan-achromatische Objektive: 10-fach/0,25
• Unendlich-korrigierte plan-achromatische Objektive: 40-fach/0,65 (federbelastet)
• Unendlich-korrigierte plan-achromatische Objektive: 100-fach/1,25 Öl (federbelastet)
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Filter (4 Stk.)
• Kameraadapter C-Montierung
• Flasche mit Immersionsöl
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 60-fach/0,80 (federbelastet)
• Phasenkontrastgerät
• Phasenschieber
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgeräte
• Kalibrierungsobjektträger
