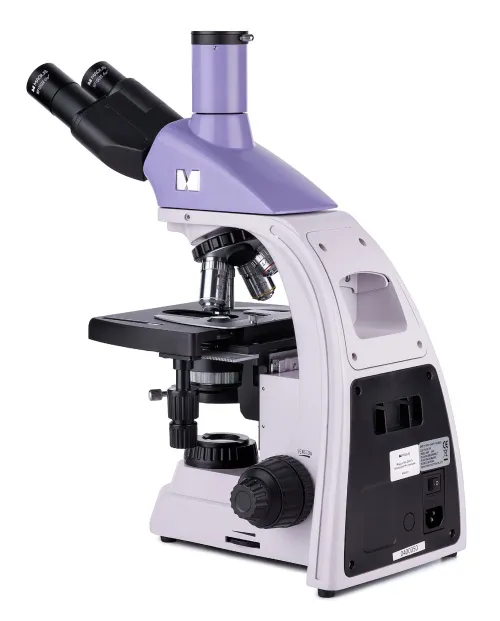

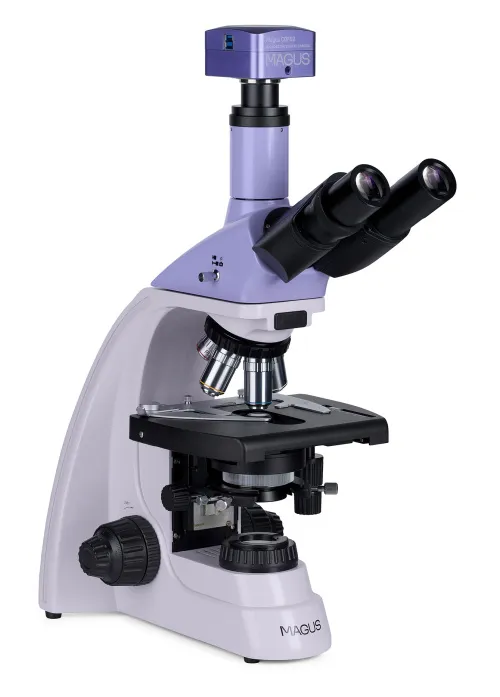

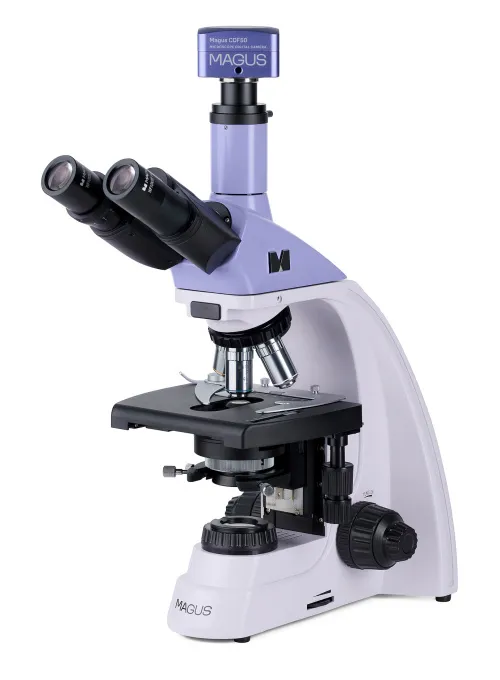

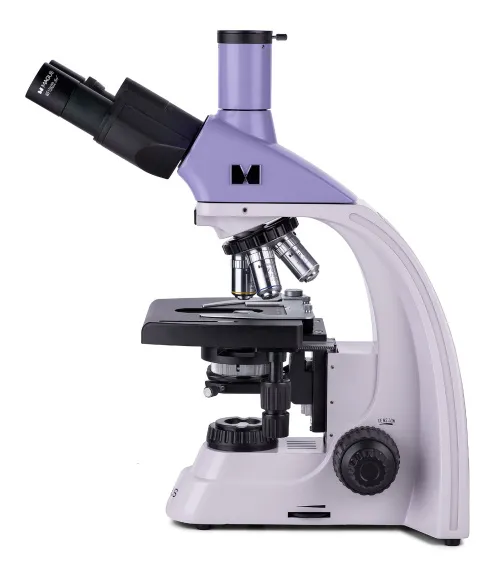

MAGUS Bio D250TL Biologisches Digitalmikroskop

Das MAGUS Bio D250TL Mikroskop untersucht Dünnschnitte und Ausstriche von biologischen Proben. Die Beobachtungen erfolgen mit der Technik der Hellfeldmikroskopie im Durchlicht. Eine 3-Watt-LED dient als Lichtquelle, und die Optik verfügt über unendlich korrigierte plan-achromatische Objektive. Das Mikroskop unterstützt weiteres Zubehör, darunter Dunkelfeld-, Polarisations- und Phasenkontrastgeräte. Dieses Mikroskop ist die ideale Wahl für Laboranalysen, Forschung und Unterricht.

Digitalkamera

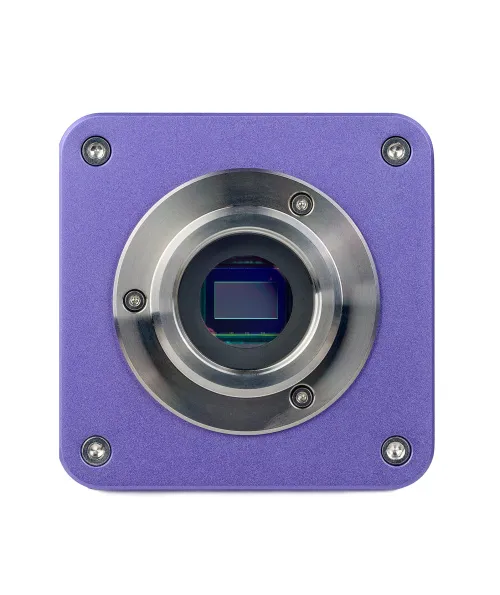

Vollfarbkamera mit digitalem SONY Exmor 2,1-MP-CMOS-Sensor. Der Sensor wird mit Back-Illumination-Technologie (hintergrundbeleuchtet) hergestellt, um die Lichtstreuung zu reduzieren und die Matrixempfindlichkeit zu steigern (8935 mV bei 1/30 s). Die Kamera liefert auch bei schwachem Licht helle und klare Bilder. Sie ist für die Arbeit im Dunkelfeld und im Hellfeld mit Objektiven mit 40-, 60- und 100-facher Vergrößerung ausgelegt.

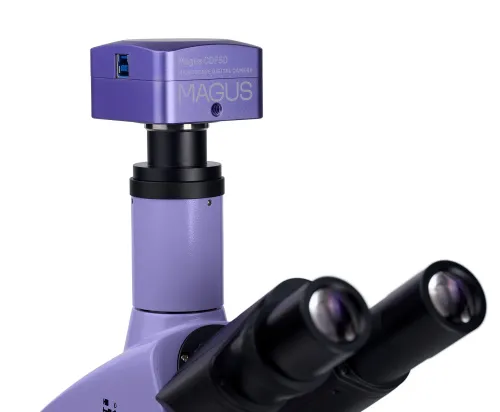

Die Kamera kann auf zwei Arten am Mikroskop montiert werden: über einen C-Mount-Adapter in den Trinokulartubus oder anstelle des Okulars im Tubus mit Hilfe eines Adapters und Adapterringen. Es wird empfohlen, einen Adapter mit einer Vergrößerung von 0,6- bis 0,9-fach mit der Kamera zu verwenden, um ein möglichst großes Sichtfeld ohne Verzeichnungen zu erhalten. Nach der Installation wird die Kamera über einen USB-3.0-Anschluss mit einer Datenübertragungsgeschwindigkeit von 5 Gbit/s an einen Computer angeschlossen.

Optik

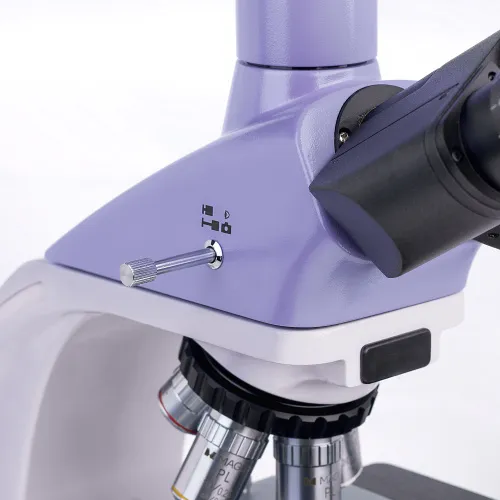

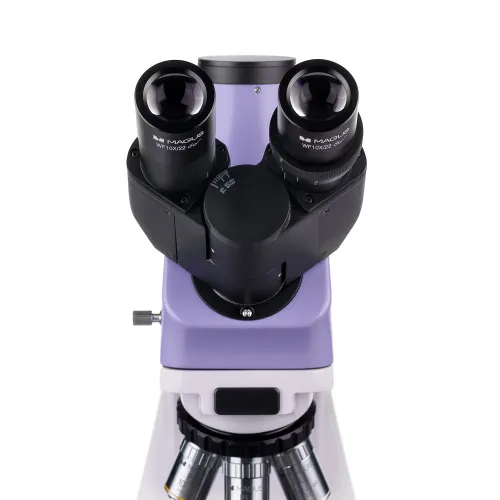

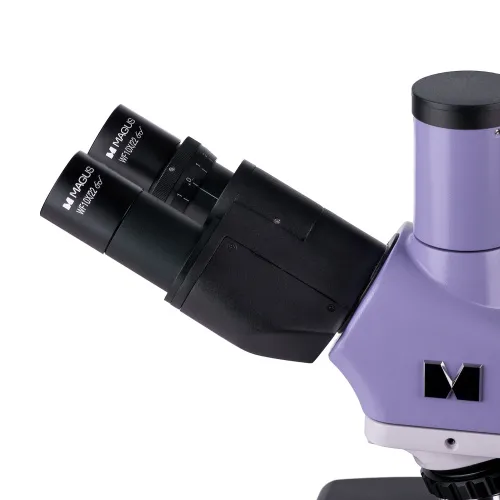

Der Trinokularkopf umfasst zwei Okulartuben für Beobachtungen und einen Vertikaltubus zur Befestigung einer Digitalkamera (nicht enthalten). Die Tuben sind um 30° geneigt und können um 360° gedreht werden, um sie an die Körpergröße des Beobachters anzupassen. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

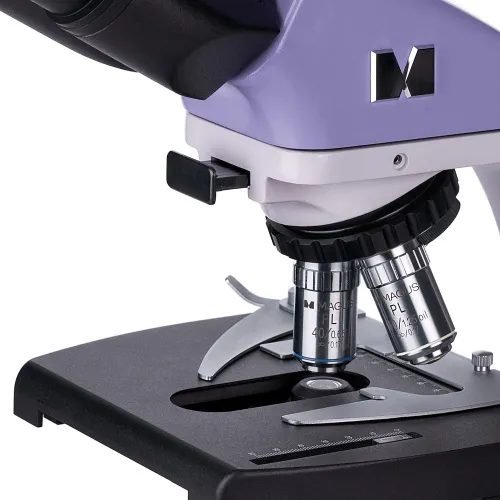

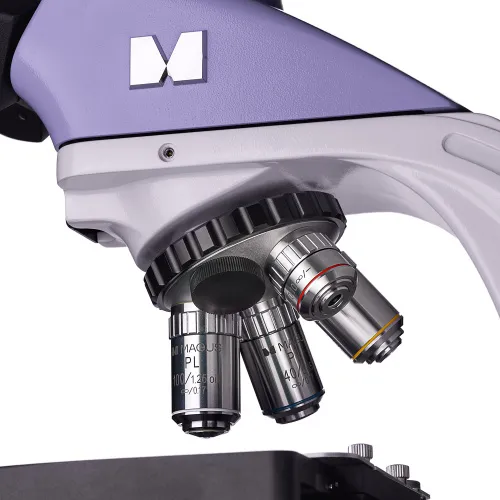

Die Objektive werden in einem Objektivrevolver mit 5 Objektivanschlüssen montiert – vier Objektive sind im Lieferumfang enthalten, ein Anschluss für ein zusätzliches Objektiv bleibt frei. Jedes optionale Objektiv kann in den freien Anschluss eingesetzt werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs zu ermöglichen. Der Anwender kann das in den Strahlengang eingeführte Objektiv während der Beobachtung sehen, da der Objektivrevolver nach innen gerichtet ist. Dadurch bleibt der Platz über dem Objekttisch frei.

Der Vergrößerungsbereich reicht von 40- bis 1000-fach (gilt nur für die Grundkonfiguration). Wenn Sie zusätzliche Objektive hinzufügen, wird die obere Vergrößerungsgrenze erhöht.

Beleuchtung

An der Unterseite des Mikroskops angebrachte LED sorgen für eine helle und gleichmäßige Ausleuchtung des Objekts. Die Farbtemperatur bleibt bei wechselnder Helligkeit gleich. Die Leistung der Beleuchtung beträgt 3 W. Die LED hat eine Lebensdauer von 50.000 Stunden. Das Beleuchtungssystem wird per Netzteil mit Strom versorgt.

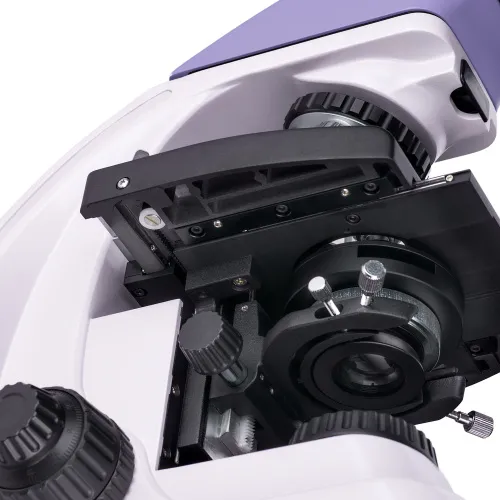

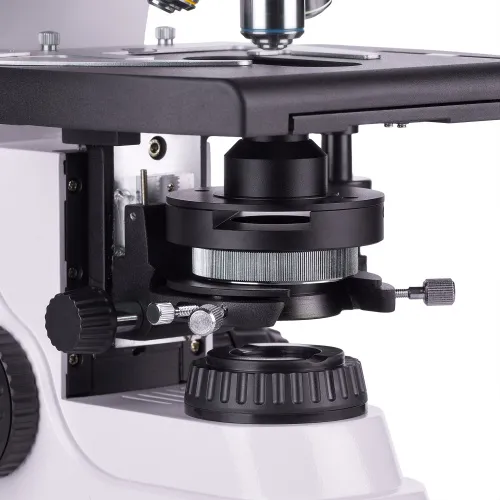

Durch Einstellen der Position des Abbe-Kondensors und Öffnen oder Schließen der Apertur- und Feldblende können Sie die Köhlersche Beleuchtung einrichten. Sie können Schieber für Dunkelfeld- und Phasenkontrasttechniken verwenden (im Kondensor befindet sich ein spezieller Schlitz). Mit den Schiebern können Sie viel schneller zwischen verschiedenen Untersuchungstechniken wechseln.

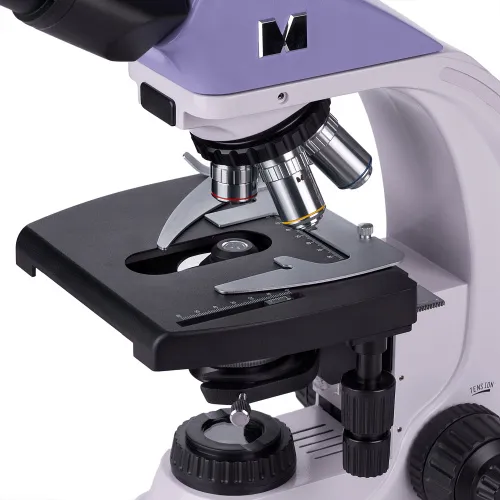

Objekttisch und Fokussiermechanismus

Der Objekttisch hat kein Positioniergestell. Daher stört es Sie nicht bei Ihren Beobachtungen und das Mikroskop selbst nimmt weniger Platz auf dem Schreibtisch ein. Die mechanische Befestigung, die die Probe bewegt, ist abnehmbar (nützlich für manuelles Scannen).

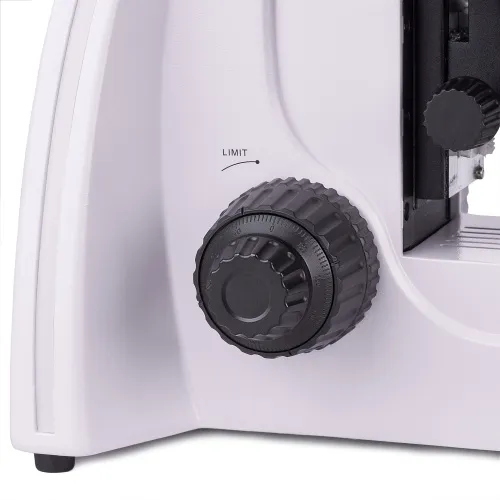

Die Schärfeneinstellung erfolgt per Grob- und Feintrieb. Die Knöpfe befinden sich auf beiden Seiten. Da sie sich näher an der Basis befinden, müssen Sie Ihre Hände beim Arbeiten nicht in die Höhe halten. Sie können sie entspannt auf den Tisch legen. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierung ist leichtgängig und mühelos.

Zubehör

Die Fähigkeiten des MAGUS Bio 250TL Mikroskops können mit dem Zubehörsortiment erweitert werden: Okulare, Objektive, Kalibrierungsobjektträger, Digitalkameras, Dunkelfeld-, Polarisations- und Phasenkontrastgeräte.

Hauptmerkmale des Mikroskops:

• Trinokularkopf, Objektivrevolver für 5 Objektive, unendlich korrigierte plan-achromatische Optik
• Die Okulartuben sind um 360° drehbar und lassen sich so leicht an die Körpergröße des Betrachters anpassen
• Am linken Tubus befindet sich ein Dioptrieneinstellring, Grob- und Feintrieb
• Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung
• Der Abbe-Kondensor ist zentriert und höhenverstellbar, und die Feld- und Aperturblenden ermöglichen die Einrichtung der Köhlerschen Beleuchtung
• Durchlichtquelle – 3-W-LED mit einstellbarer Helligkeit, betrieben mit 220V Netzteil
• Option zur Installation von zusätzlichem Zubehör

Hauptmerkmale der Kamera:

• 2,1-Zoll Backlit-CMOS-Sensor, hohe Matrixempfindlichkeit
• Geeignet für Dunkelfeld- oder Hellfelduntersuchungen mit 40-, 60- und 100-fachen Objektiven
• Einbau in den Trinokulartubus oder in den Okulartubus eines Mikroskops
• Full-HD-Auflösung 1920x1080 Pixel mit einer Bildrate von 96 Bildern pro Sekunde, perfekt für die Untersuchung bewegter Objekte
• Anschluss an den PC über USB-3.0-Anschluss, Datenübertragungsgeschwindigkeit 5 Gbps
• Software und Treiber im Lieferumfang enthalten

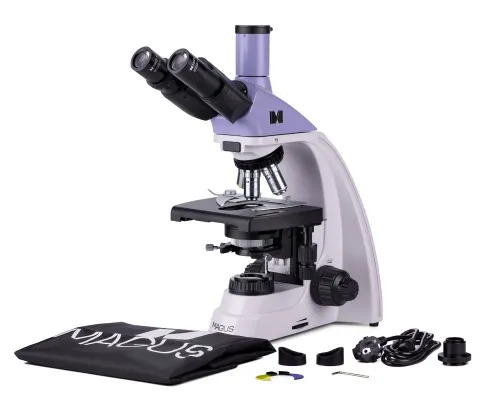

Lieferumfang:

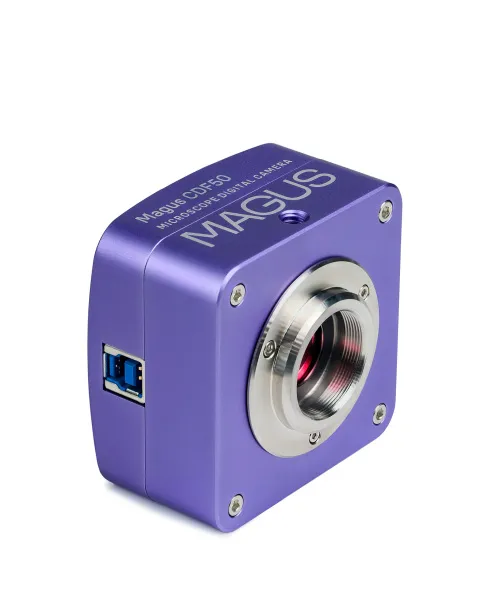

• MAGUS CDF50 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: 4-fach/0,10
• Unendlich-korrigierte plan-achromatische Objektive: 10-fach/0,25
• Unendlich-korrigierte plan-achromatische Objektive: 40-fach/0,65 (federbelastet)
• Unendlich-korrigierte plan-achromatische Objektive: 100-fach/1,25 Öl (federbelastet)
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Filter (4 Stk.)
• Kameraadapter C-Montierung
• Flasche mit Immersionsöl
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 60-fach/0,80 (federbelastet)
• Phasenkontrastgerät
• Phasenschieber
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgeräte
• Kalibrierungsobjektträger
• LCD-Bildschirm
