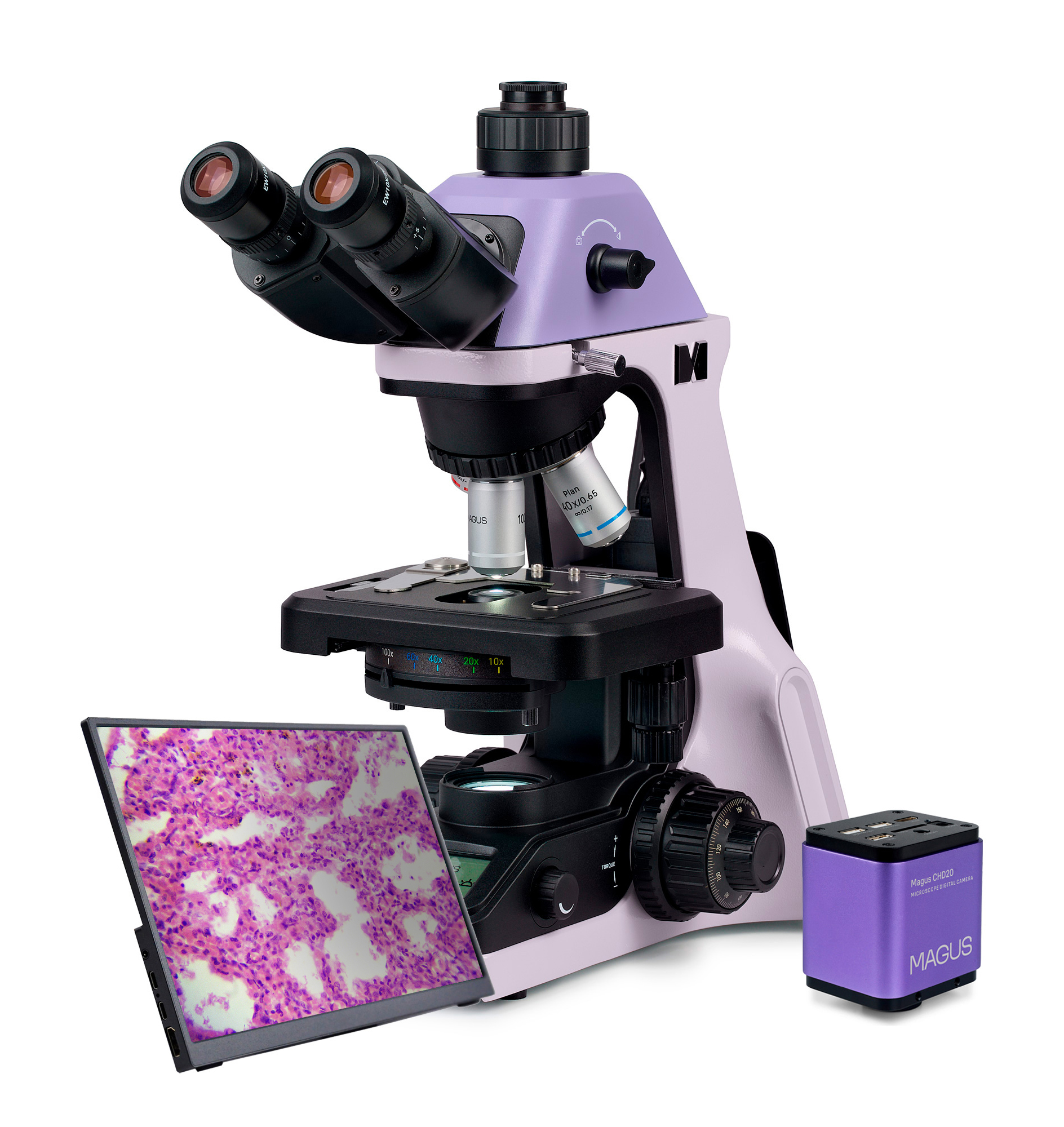

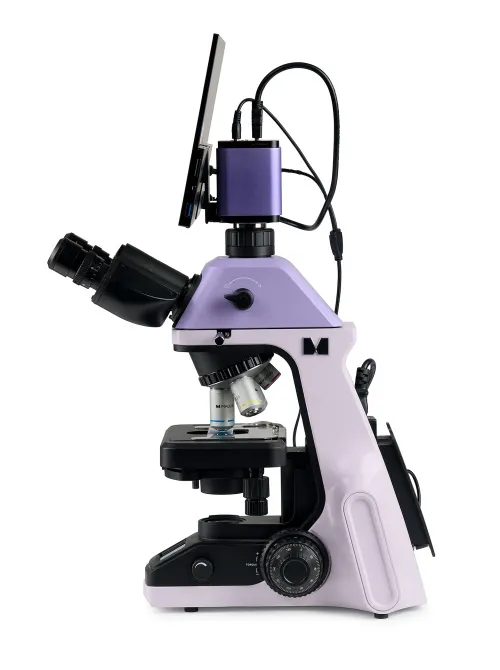

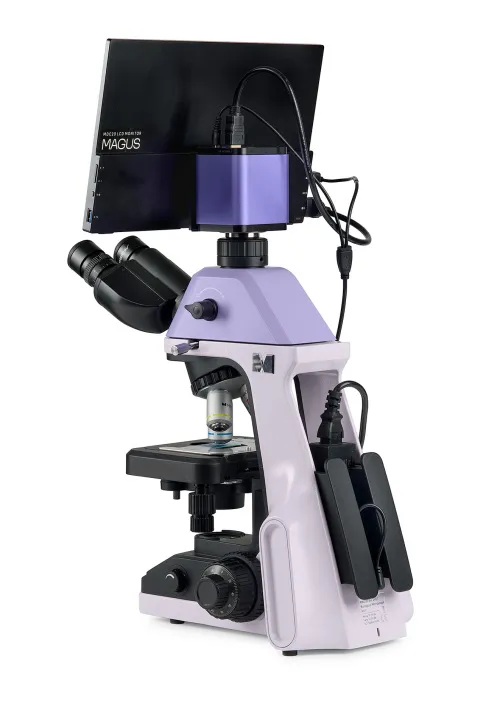

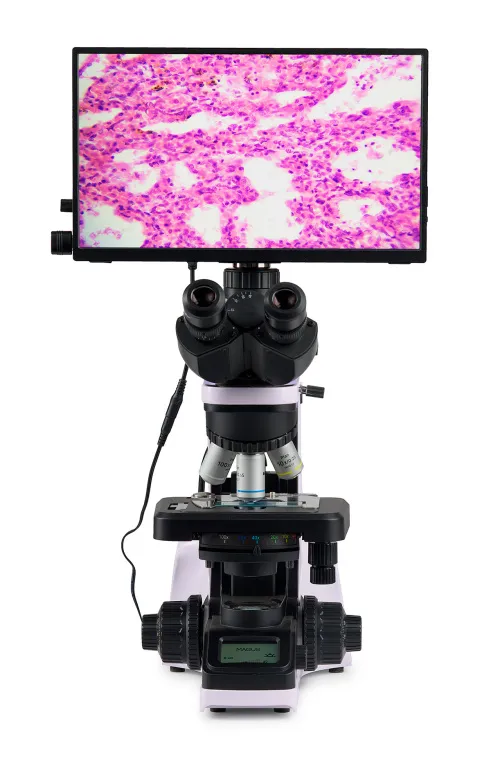

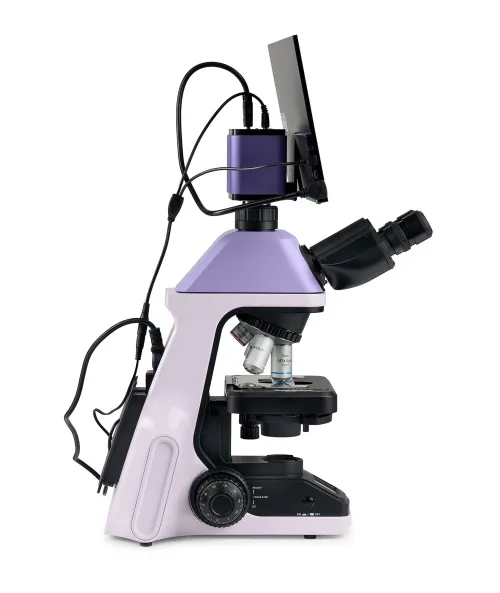

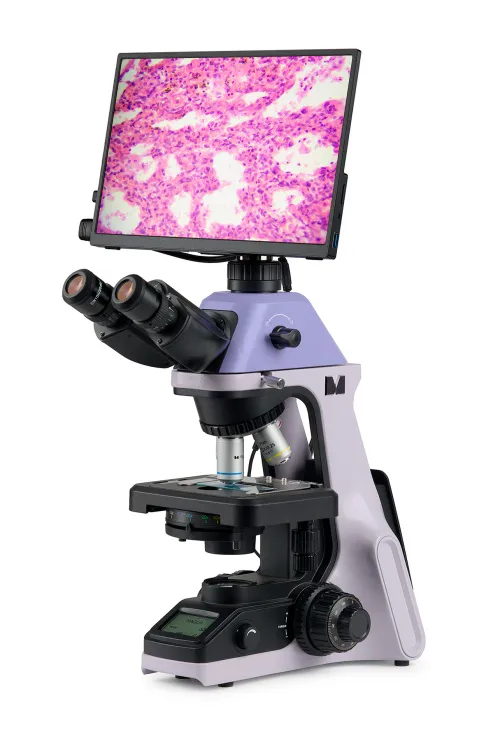

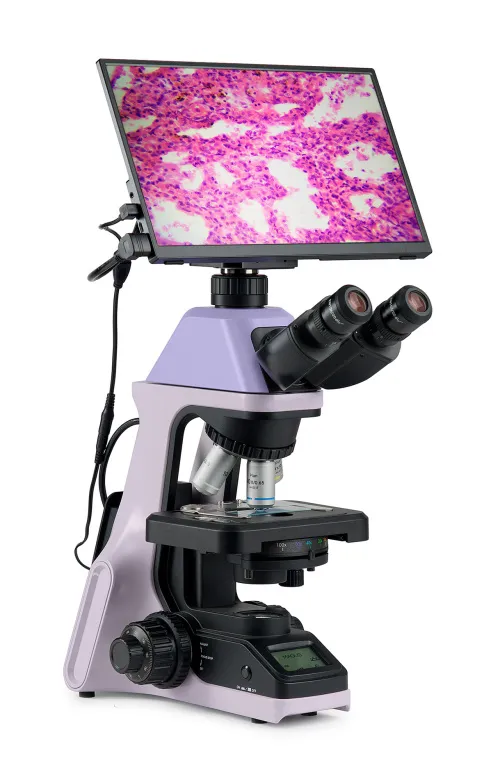

MAGUS Bio D240T LCD Biologisches Digitalmikroskop

Das Mikroskop eignet sich für die Betrachtung transparenter und durchscheinender biologischer Proben, wie z. B. Ausstriche und Querschnitte, mit der Technik der Hellfeldmikroskopie im Durchlicht. Der codierte Objektivrevolver hält beim Wechsel der Objektive ein angenehmes Helligkeitsniveau aufrecht. Das intelligente Beleuchtungs-Steuerungssystem des Mikroskops steigert den Komfort und die Geschwindigkeit der täglichen Arbeit des Forschers. Intelligente Funktionen unterstützen Studierende beim Einstieg in den Beruf und beim Sammeln der erforderlichen Berufserfahrung. Praktische Aspekte spielen bei Mikroskopen für Studierende eine wichtige Rolle. Größe, Gewicht, einfache Aufbewahrung der Kabel und der Mikroskope selbst sind im täglichen Gebrauch wichtig. Das Mikroskop lässt sich aufgrund seiner geringen Abmessungen und seines geringen Gewichts bequem auf einem Tisch bewegen. Es nimmt bei der Aufbewahrung nicht viel Platz in Anspruch. Es ist mit einer 2-Megapixel-Kamera mit HDMI-Schnittstelle ausgestattet. Die Digitalkamera gibt das Bild direkt auf dem Bildschirm aus, ohne Verbindung zu einem Computer. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen. Der Bildschirm des digitalen Mikroskops hat eine Full HD-Auflösung.

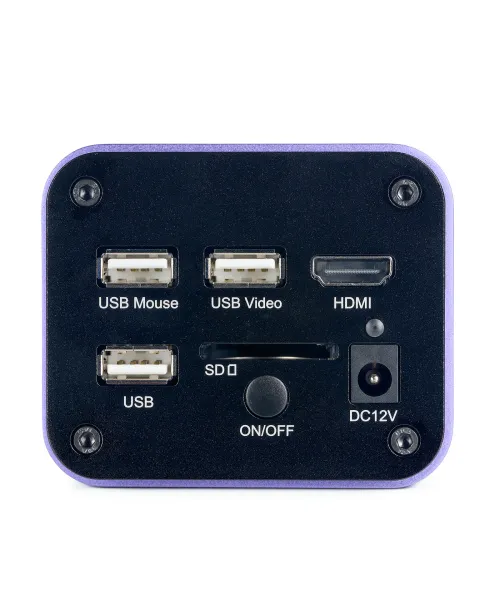

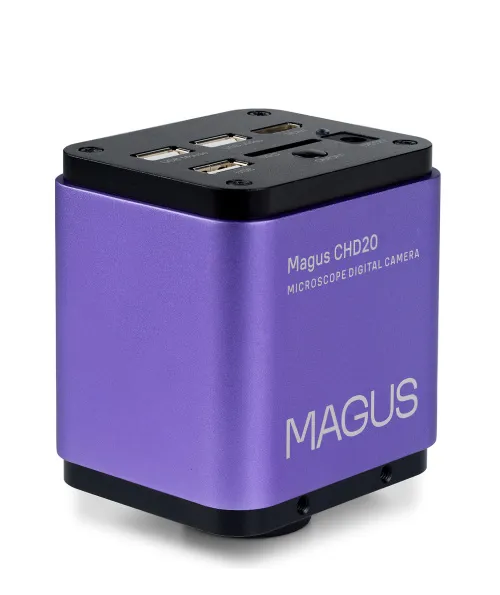

Digitalkamera

Die MAGUS CHD20 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, die sich für die Arbeit bei fluoreszierendem Licht eignet. Durch die Verwendung von RGB-Primärfarbmosaikfiltern wird ein niedriger Dunkelstrom und ein klares Bild erreicht. Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Für den Anschluss der Kamera an einen PC steht eine zusätzliche USB 2.0-Schnittstelle zur Verfügung. Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 50 Bildern pro Sekunde. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

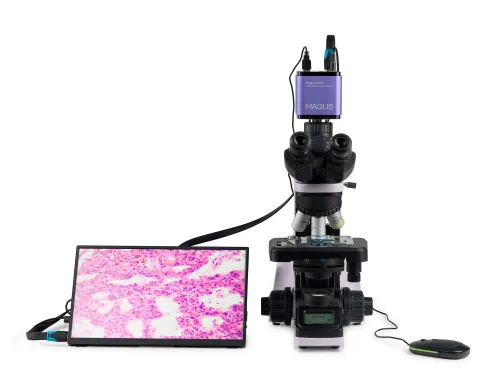

Bildschirm

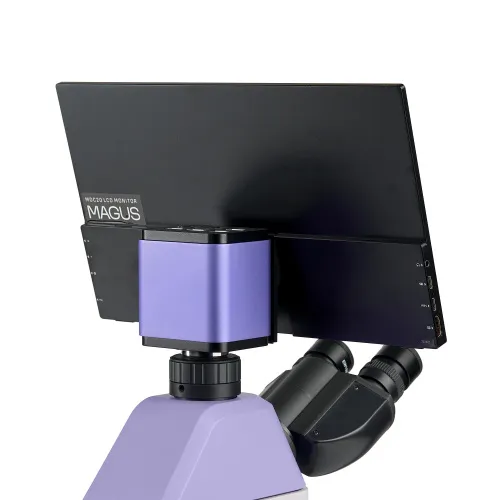

Der MAGUS MCD20 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Er ist mit MAGUS HDMI-Kameras mit Full HD-Auflösung kompatibel. Die Bildschirmdiagonale beträgt 13,3 Zoll. Der IPS-Sensor liefert ein helles Bild mit großen Betrachtungswinkeln: Auch wenn Sie den Bildschirm aus einem Winkel betrachten, kommt es zu keiner Farbverzerrung. Der Bildschirm kann auf einem Klappständer auf einem Tisch aufgestellt oder direkt an der Kamera befestigt werden, je nachdem, was für den Anwender praktischer ist.

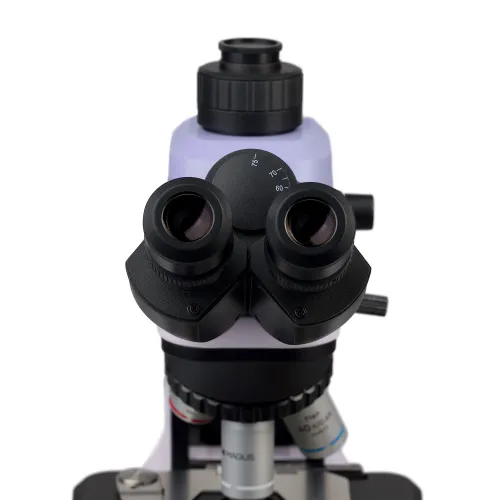

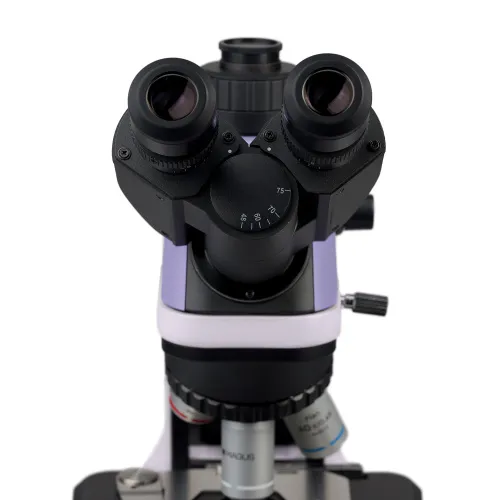

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Die Okulartuben sind um 360° drehbar. Der Nutzer kann die Okularhöhe an seine individuelle Körpergröße anpassen. Die Digitalkamera ist im Trinokulartubus montiert. Strahlteilungsverhältnis: 0/100 und 100/0. Das Set enthält 10-fache/20-mm-Okulare mit langem Augenabstand. Flache Gummiaugenmuscheln ohne hervorstehende Teile schützen die Optik von Brillen vor Kratzern. Die Dioptrieneinstellung wird direkt am Mikroskop vorgenommen: die Dioptrieneinstellringe befinden sich an beiden Okulartuben.

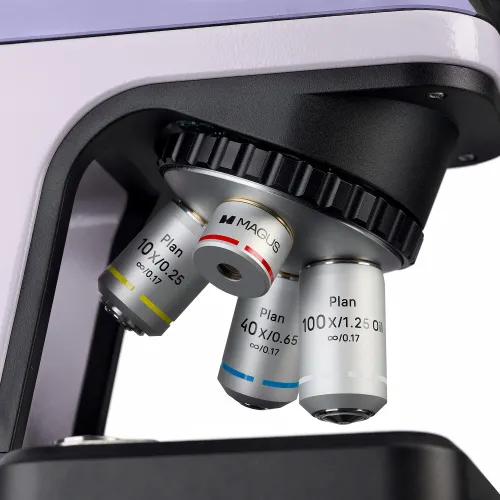

Objektivrevolver

Der codierte Objektivrevolver für vier Objektive ist nach innen gerichtet: Der Anwender kann das in den Strahlengang eingeführte Objektiv sehen, und der Raum über dem Objekttisch ist frei.

Beibehaltung angenehmer Helligkeitswerte beim Wechsel der Vergrößerung

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Bio D240T LCD, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Bio D240T LCD steigert den Komfort für den Anwender und spart Zeit, auch wenn die Arbeit häufige Vergrößerungswechsel erfordert.

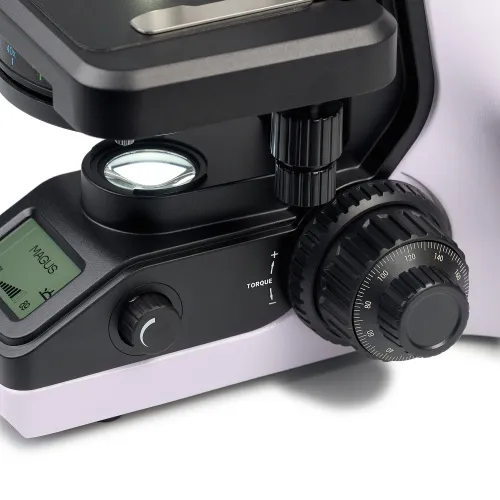

Fokussiermechanismus

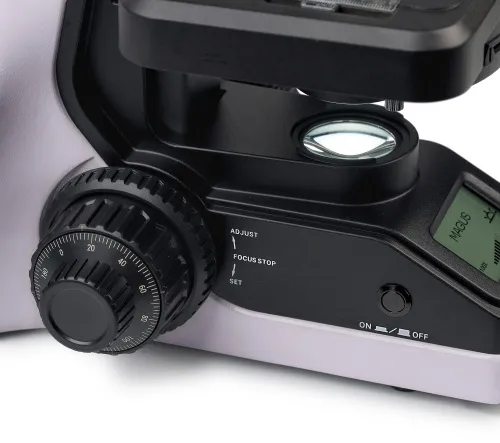

Koaxiale Grob- und Feinfokussierknöpfe befinden sich unten am Mikroskopgehäuse auf beiden Seiten des Stativs. Der Anwender kann seine Hände auf den Tisch legen und beim Beobachten eine entspannte Haltung einnehmen. Die Fokussierung ist leichtgängig und mühelos. Der Grobfokussierknopf hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus. Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

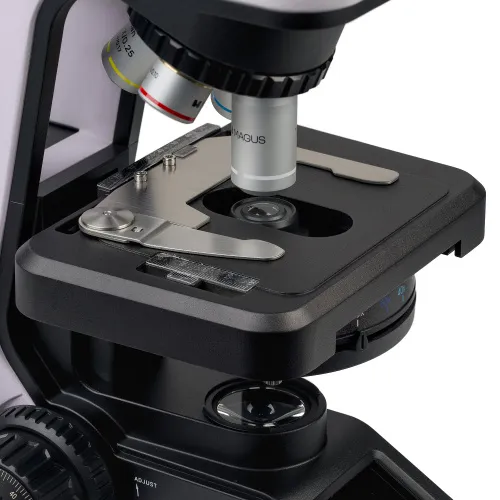

Objekttisch

Die Bühne verfügt über keine X-Achsen-Zahnstange, was die Ergonomie verbessert. Der Riemenantrieb ermöglicht eine reibungslose Bewegung der Probe. Der Probenhalter ist mit zwei Schrauben befestigt und kann für manuelles Scannen einfach abgenommen werden.

Abbe-Kondensor

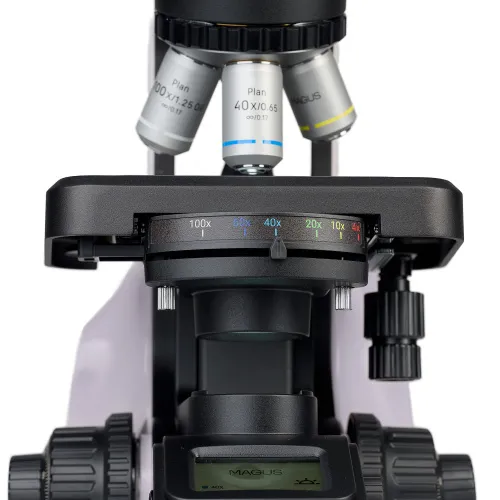

Ein Abbe-Immersionskondensor mit N.A. von 1,25 ist mit zwei Schrauben unter dem Tisch befestigt. Die Höhe der Kondensorposition ist werkseitig eingestellt und muss vom Anwender nicht angepasst werden. Der Kondensor ist relativ zur optischen Achse zentriert. Durch die Verriegelung der Kondensorposition wird das Risiko einer versehentlichen Änderung der korrekten Einstellung ausgeschlossen. Der vorkonfigurierte Kondensor erleichtert Studenten die Bedienung des Mikroskops und verschafft ihnen mehr Zeit für die Wissenschaft. Der Kondensor-Drehknopf dient zur Einstellung der Irisblende. Die Farbcodierung entspricht der Objektivvergrößerung. Um bei jedem Objektiv ein kontrastreiches Bild zu erhalten, wird empfohlen, den Aperturknopf auf eine Position zu stellen, die der Nummernbezeichnung des Objektivs entspricht.

Lichtquelle

Die Durchlichtbeleuchtung verfügt über eine 3-W-LED. Die Mikroskopbeleuchtung hat die Funktion, die Farbtemperatur im Bereich von 3000 K bis 7000 K einzustellen. Der Anwender wählt eine für seine Augen angenehme Farbtemperatur aus und ändert sie einfach mit einer Taste, wenn z. B. die Untersuchung eines Objekts eine Änderung des Lichts erfordert. Die Lebensdauer der LED beträgt 50.000 Stunden.

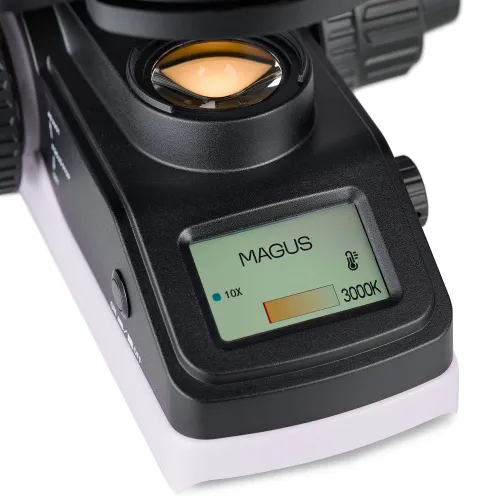

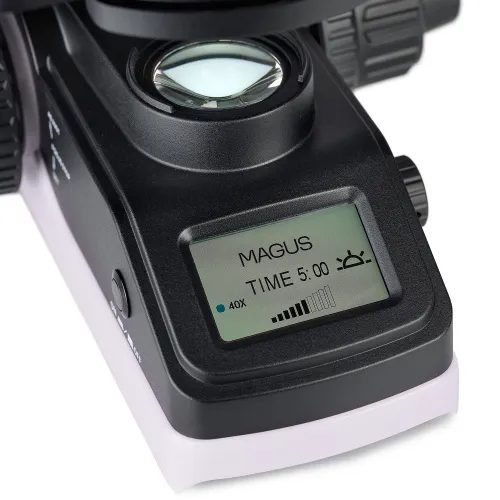

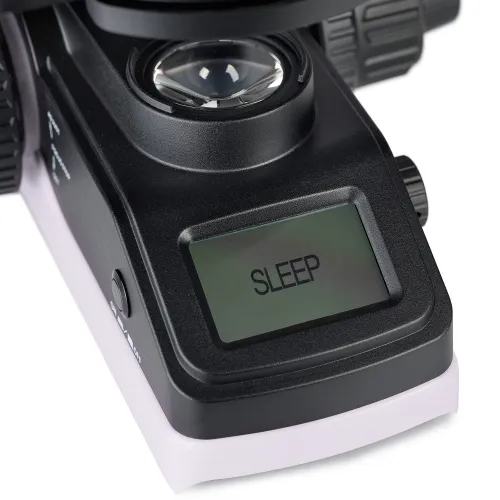

Status-LCD-Display

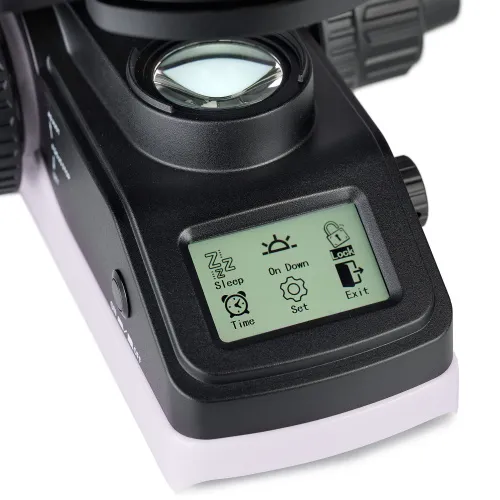

Auf dem LCD-Display an der Basis des Mikroskops werden die Objektivvergrößerung, die Helligkeit und die Farbtemperatur der Lichtquelle sowie der Betriebsmodus "Sleep" (Schlafmodus) und "Eco" (Ökomodus) angezeigt. Mit Hilfe des Displays und zweier Drehknöpfe stellt der Anwender des Mikroskops die Helligkeit ein, wählt die Farbtemperatur aus, sperrt die Helligkeitseinstellung und stellt den Schlafmodus und den Timer für die automatische Abschaltung ein.

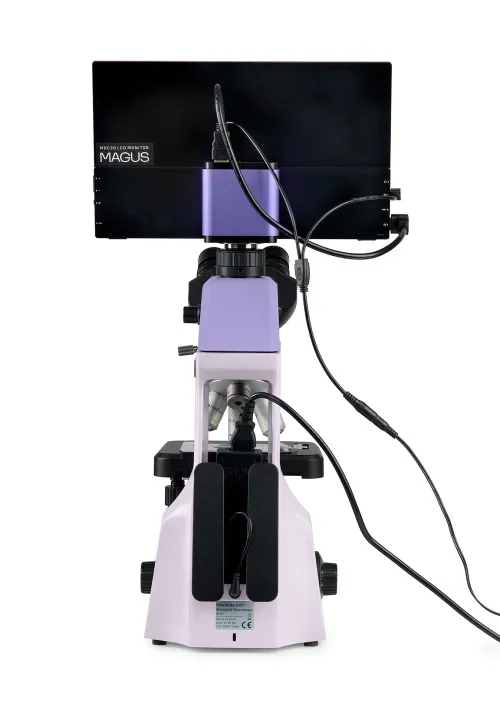

Ergonomische Bauweise

Die Seiten des "Fensters" im Stativ bilden Griffe für das Tragen des Mikroskops mit zwei Händen. Das Design für die versteckte Platzierung des Netzteils und des Netzkabels sorgt für einen aufgeräumten Arbeitsplatz und die Sicherheit beim Tragen des Mikroskops und vereinfacht die Aufbewahrung des Geräts.

Alternative Modelle Das MAGUS Bio D240T ist eine Alternative zu folgenden Modellen: Nikon ECLIPSE Ei, Olympus CX 23.

Mikroskopmerkmale:

• Betrachtung von transparenten und transluzenten Proben im Hellfeld im Durchlicht
• Trinokularkopf mit einem Vertikaltubus zur Installation einer Digitalkamera, Höhenverstellung zur Anpassung an den Beobachter und Lichtstrahlteilung 0/100 und 100/0
• Codierter drehbarer Objektivrevolver: die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Vorkonfigurierter Kondensor mit farbcodierter Objektivvergrößerung ermöglicht eine schnelle und präzise Einstellung der Blende
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50,000 Stunden
• Intelligentes Beleuchtungssteuerungssystem: automatische Helligkeitsauswahl beim Objektivwechsel und Einstellung der Farbtemperatur, Verriegelung der Helligkeitseinstellung, Timer für die automatischer Ausschaltung und LCD-Statusanzeige
• Objekttisch ohne Positionierungs-Zahnstange für komfortable Bedienung
• Ergonomisches Stativ mit Tragegriffen und versteckter Platzierung des Netzkabels und des Netzadapters
• Das kompakte und leichte Design erleichtert die Aufbewahrung des Mikroskops auf hohen Regalen

Kameramerkmale:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Die Kameraauflösung beträgt 1920x1080 px: die beste Wahl für die Anzeige von Bildern auf einem Full HD-Bildschirm oder Fernseher
• 60 oder 50 Bilder pro Sekunde je nach Videoausgangsschnittstelle für die Beobachtung bewegter Objekte, die Aufzeichnung von Videos und die ruckelfreie Bewegung der Präparate

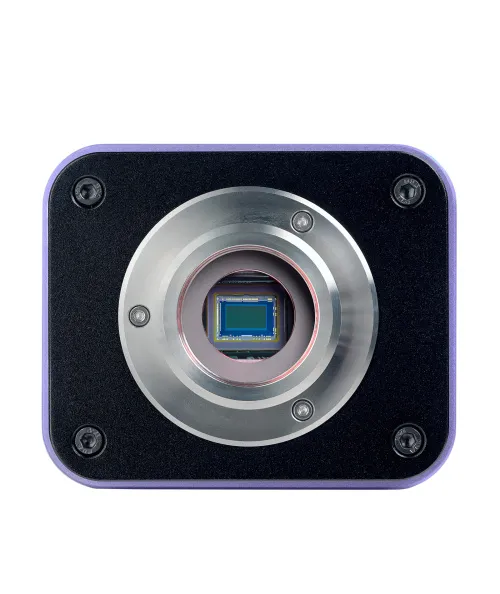

• Der SONY Starvis Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Bildschirmfunktionen:

• Die Full-HD-Auflösung ist die beliebteste und praktischste Auflösung für die Arbeit mit digitalen Bildern
• Der IPS-Sensor erzeugt ein helles und gesättigtes Bild mit weiten vertikalen und horizontalen Betrachtungswinkeln
• Der Bildschirm kann je nach Bedarf des Anwenders an der Kamera oder auf einem Tisch montiert werden

Lieferumfang:

• MAGUS CHD20 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-2.0-Kabel (2 m) USB-Maus, 32 GB SD-Speicherkarte, 12 V/1 A (Euro) Netzteil, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20-Bildschirm
• Stativ mit Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensor und Objektivrevolver
• Abbe-Kondensor
• Trinokularer Mikroskopkopf
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/0,17
• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/0,17
• Plan-achromatisches Objektiv Plan 40-fach/0,65 (federbelastet)
• Plan-achromatisches Objektiv Plan 100-fach/1,25 (Öl) ∞/0,17 (federbelastet)
• Okulare 10-fach/20 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• 0,55-facher C-Mount-Adapter
• Farbfilter

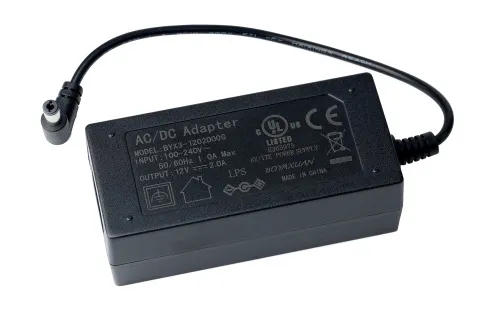

• Mikroskop-Netzteil mit Kabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/20 mm Okular mit Skala (D 23,2 mm)
• 10-fach/20 mm Okular mit Sehfeldzeiger (D 23,2 mm)
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/0,17
• Plan-achromatisches Objektiv Plan 60-fach/0,80 ∞/0,17
• 1-facher C-Mount-Adapter
• Kalibrierungsobjektträger
• Satz Farbfilter (blau, grün, gelb, Mattglas)
