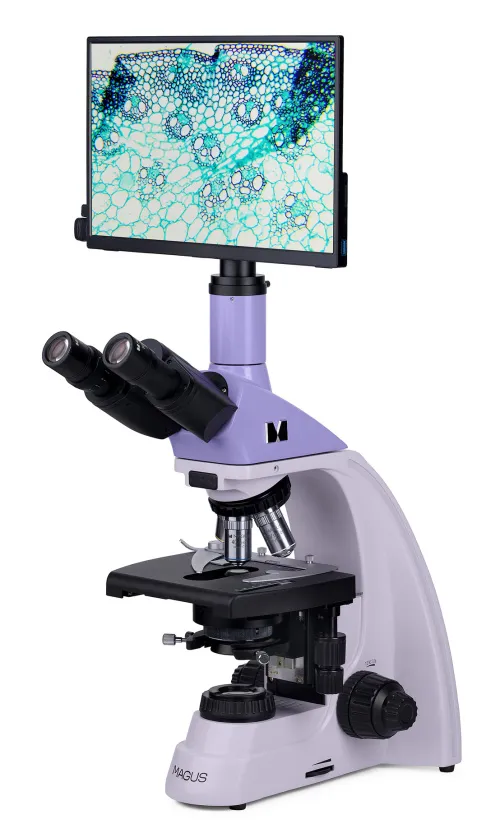

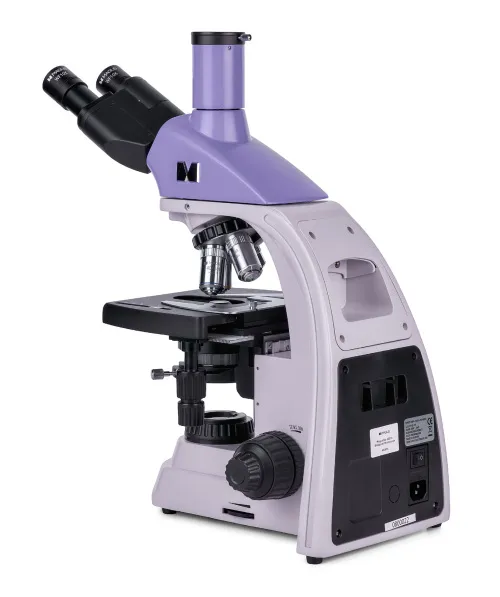

MAGUS Bio D230TL LCD Biologisches Digitale Mikroskop

Das biologische Mikroskop MAGUS Bio 230TL ist ein unverzichtbares Werkzeug in einem Hygienelabor sowie in einem Diagnose- oder Forschungszentrum. Das Mikroskop verfügt über einen Trinokularkopf und eine Durchlichtquelle (LED) und ist für die Beobachtung von durchscheinenden und transparenten Proben geeignet. In der Grundkonfiguration wird die Hellfeldtechnik für die Untersuchungen verwendet. Mit zusätzlichem Zubehör stehen Mikroskopietechniken wie Dunkelfeld, polarisiertes Licht und Phasenkontrast für weitere Untersuchungen zur Verfügung.

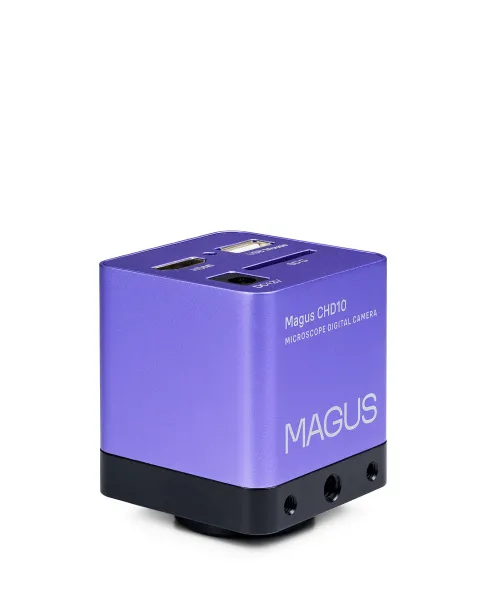

Digitalkamera

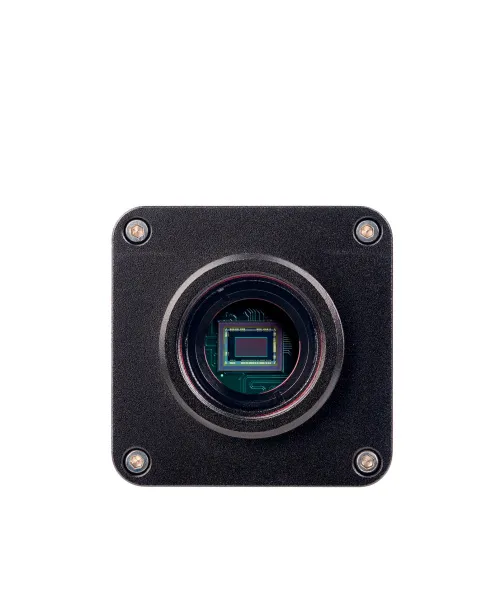

Die MAGUS CHD10 Kamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px.
Es handelt sich um eine autonome Kamera, die keine Verbindung zu einem Computer oder die Installation zusätzlicher Software erfordert. Die Kamera kann direkt an einen Fernseher, Monitor oder Projektor angeschlossen werden, um ein Bild anzuzeigen.

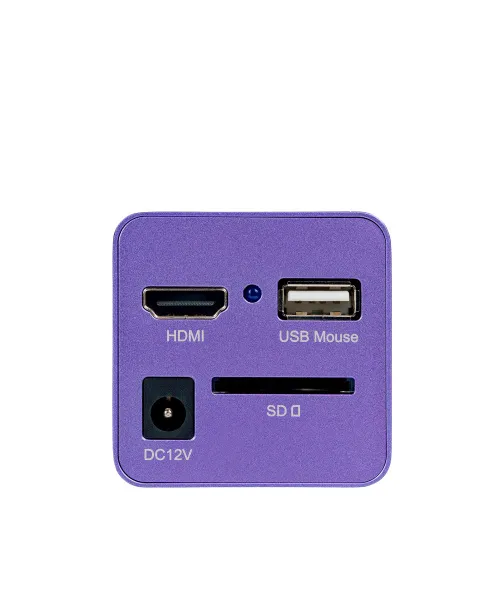

Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Die Videoaufzeichnung erfolgt mit 60 Bildern pro Sekunde.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

LCD-Bildschirm

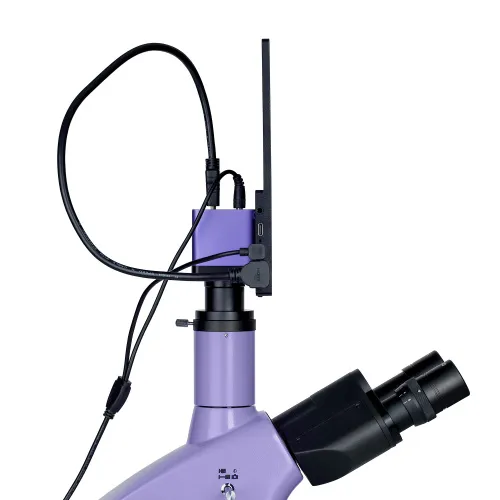

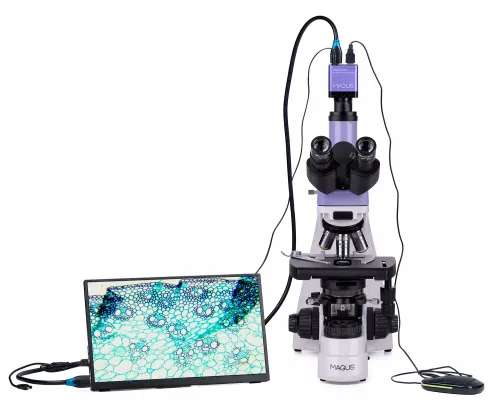

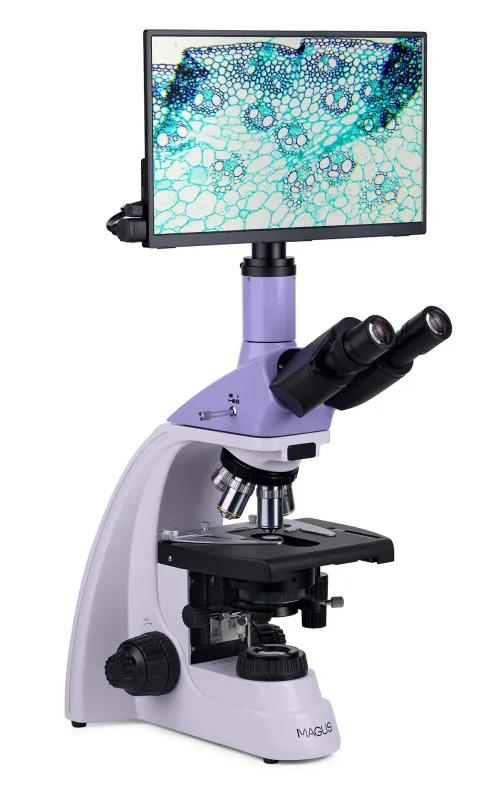

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

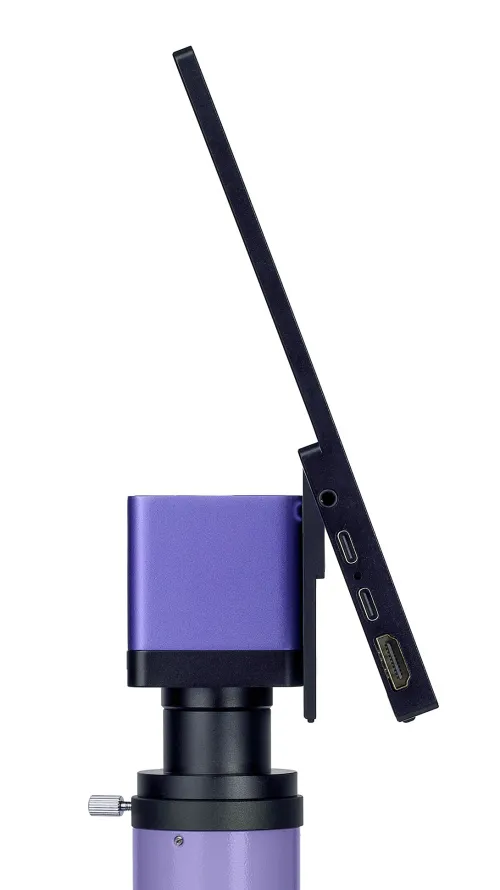

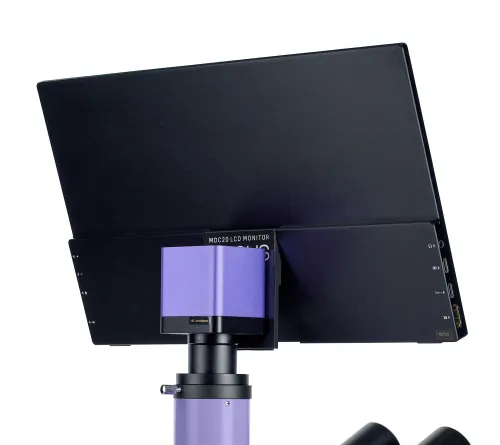

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

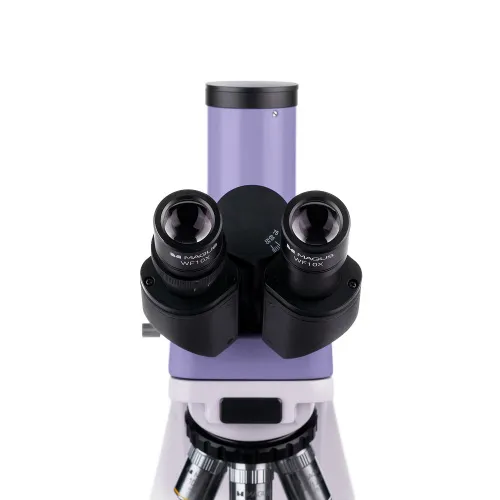

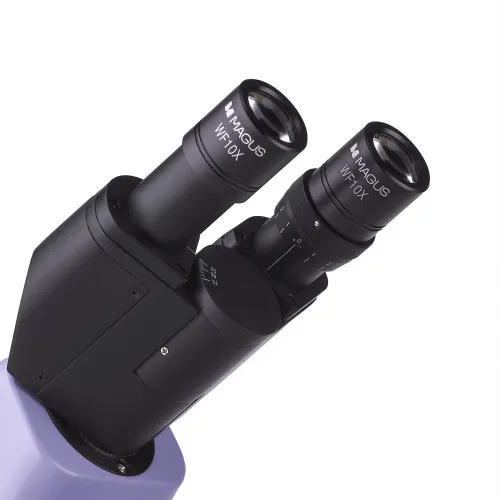

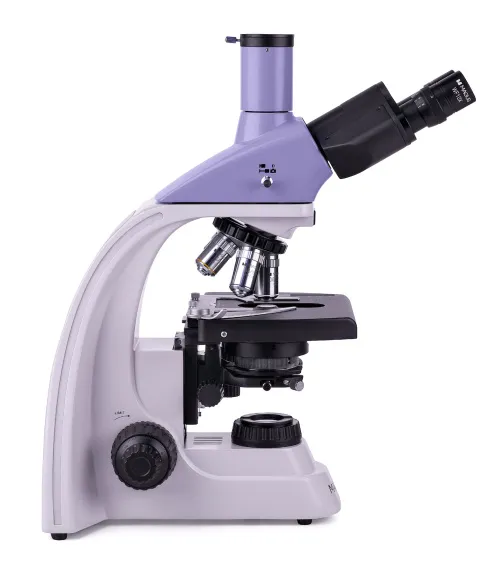

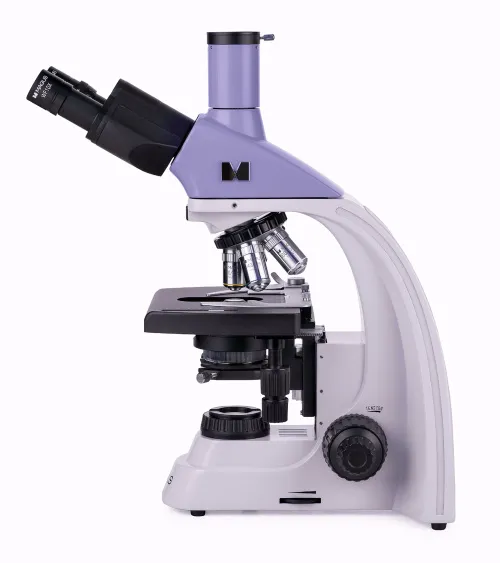

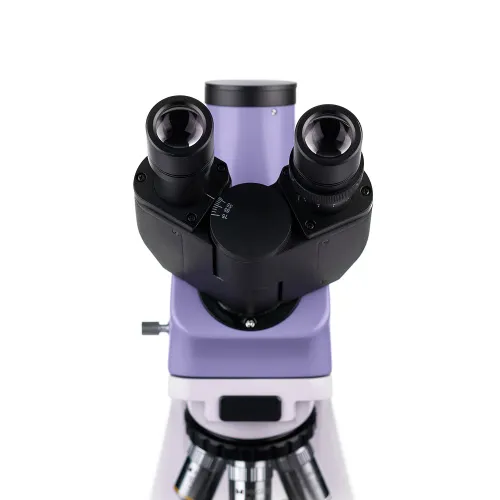

Die Beobachtungstuben können um 360° gedreht werden, so dass Sie die Okulare an die Körpergröße der Beobachter anpassen können. Die Dioptrieneinstellung für den linken Tubus kann angepasst werden. Es gibt einen vertikalen Tubus zur Befestigung einer Digitalkamera (nicht enthalten).

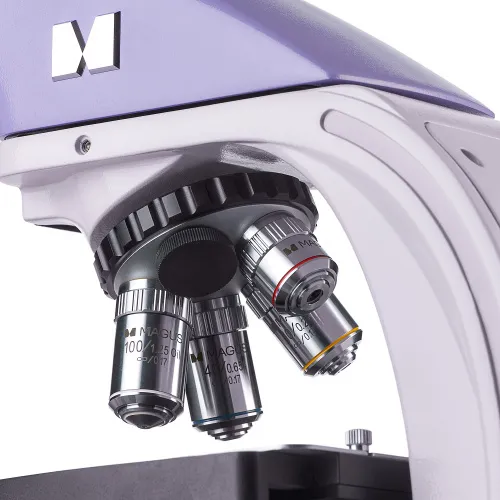

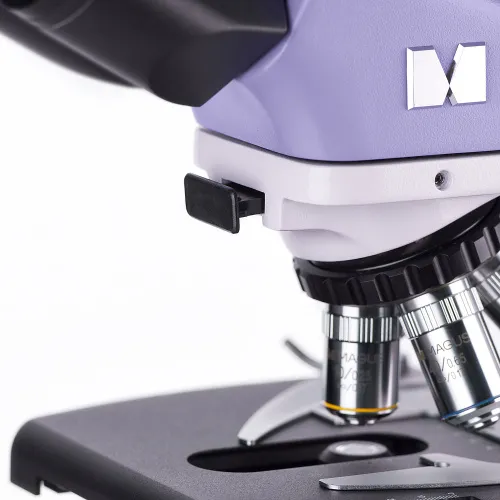

Das Mikroskop verwendet unendlich-korrigierte achromatische Objektive; es können 5 Objektive gleichzeitig in den Objektivrevolver eingesetzt werden. Ein Anschluss bleibt frei, um ein zusätzliches Objektiv anzubringen. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann die in den Strahlengang eingeführten Objektive sehen. Der Vergrößerungsbereich des Mikroskops beträgt 40- bis 1000-fach, die obere Grenze kann mit zusätzlichen Okularen auf 1500-, 1600- oder 2000-fach gesteigert werden.

Beleuchtung

Dank der LED ändert sich die Farbtemperatur beim Anpassen der Beleuchtung nicht. Die LED hat eine Leistung von 3 W und eine Lebensdauer von 50.000 Stunden. Sie wird über das AC-Netzteil mit Strom versorgt.

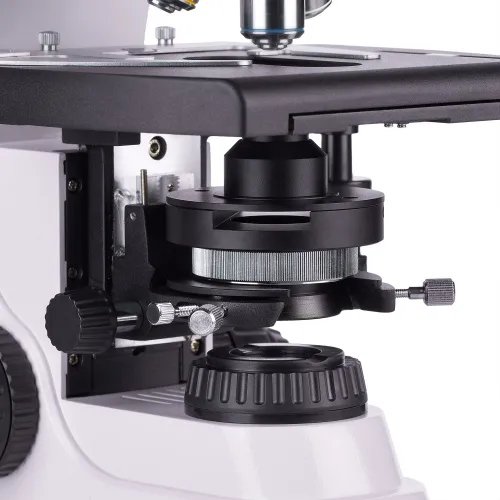

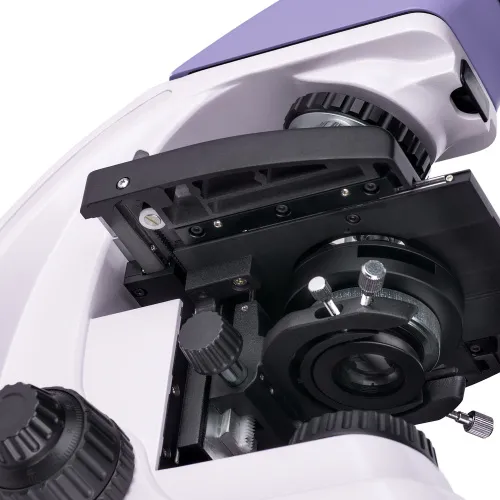

Der Abbe-Kondensor verfügt über einen Schlitz für einen Dunkelfeld- oder Phasenkontrastschieber. Mit Schiebern können Sie viel schneller zwischen verschiedenen Mikroskopietechniken wechseln. Das Mikroskop ist außerdem mit einer Feldblende für die Einstellung der Köhlerschen Beleuchtung ausgestattet. Der Kondensor ist höhenverstellbar und kann zentriert werden.

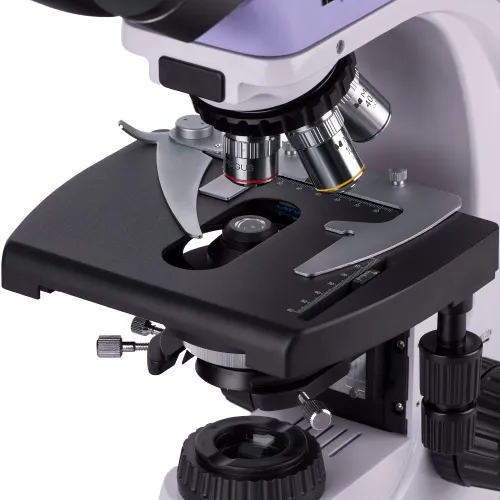

Objekttisch und Fokussiermechanismus

Die Bewegung der Probe ist sanft und präzise. Die mechanische Befestigung kann bei Bedarf vom Objekttisch entfernt werden (z. B. beim manuellen Scannen). Außerdem ist ein Objekttisch ohne Positionierungsgestell einfacher zu handhaben.

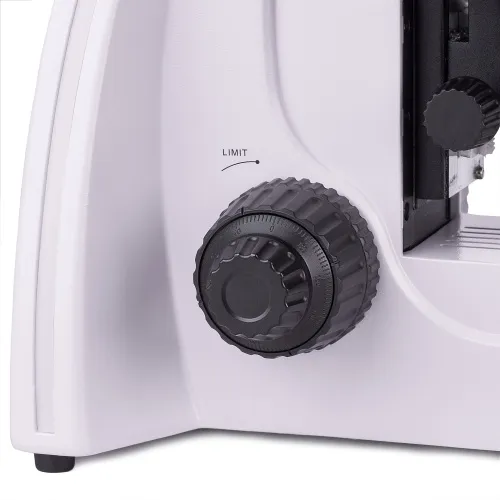

Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops, so dass der Nutzer seine Hände frei auf dem Tisch ablegen kann. Es gibt einen Feintrieb und einen Grobtrieb. Die Mechanismen bewegen sich leichtgängig, so dass keine weitere Anstrengung erforderlich ist. Es gibt einen Spannungseinstellknopf und einen Feststellknopf für den Grobtrieb.

Zubehör

Optionales Zubehör erweitert die Möglichkeiten des MAGUS Bio 230TL Mikroskops je nach spezifischer Anwendung. Dazu gehören Okulare, Objektive, Dunkelfeld- und Phasenkontrastkondensoren, Polarisationsgeräte, Digitalkameras, Kalibrierungsobjektträger usw.

Hauptmerkmale des Mikroskops:

• Trinokularkopf mit vertikalem Tubus für die Kamera, 360° drehbar, Dioptrieneinstellung am linken Tubus
• Revolver für 5 Objektive, unendlich-korrigierte achromatische Objektive
• Beobachtungen im Durchlicht, Lichtquelle – 3-W-LED mit langer Lebensdauer
• Grob- und Feintrieb, Spannungseinstellknopf und Feststellknopf für den Grobtrieb
• Kondensor mit einem Schlitz für einen Phasen- oder Dunkelfeldschieber
• Option zur Installation von zusätzlichem Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom, ohne Anschluss an einen PC oder die Installation von Software
• HDMI-Schnittstelle für eine hohe und stabile Datenübertragungsrate
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 Bilder pro Sekunde für die Beobachtung von sich bewegenden Proben, die Videoaufzeichnung und die Bewegung der Probe ohne Ruckeln oder Verzögerungen
• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeige, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD10 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularkopf
• Unendlich-korrigierte achromatische Objektive: 4-fach/0,10
• Unendlich-korrigierte achromatische Objektive: 10-fach/0,25
• Unendlich-korrigierte achromatische Objektive: 40-fach/0,65 (federbelastet)
• Unendlich-korrigierte achromatische Objektive: 100-fach/1,25 Öl (federbelastet)
• Okular 10-fach/18 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Filter (4 Stk.)
• Kameraadapter C-Montierung
• Flasche mit Immersionsöl
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/20 mm Okular mit Skala
• 15-fach/11 mm Okular (2 Stk.)
• 16-fach/11 mm Okular (2 Stk.)
• 20-fach/11 mm Okular (2 Stk.)
• Unendlich-korrigierte achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 60-fach/0,80 (federbelastet)
• Phasenkontrastgerät
• Phasenschieber
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgeräte
• Kalibrierungsobjektträger
