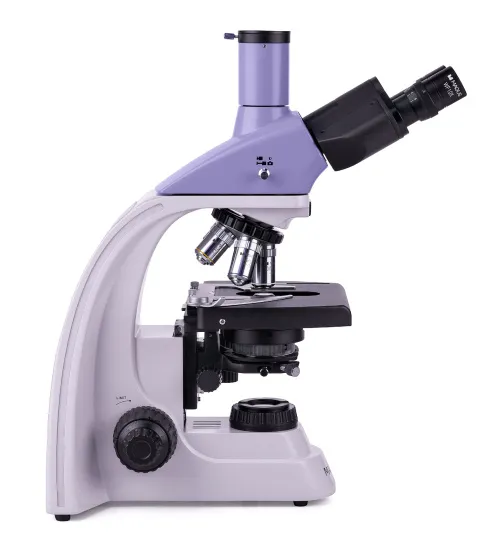

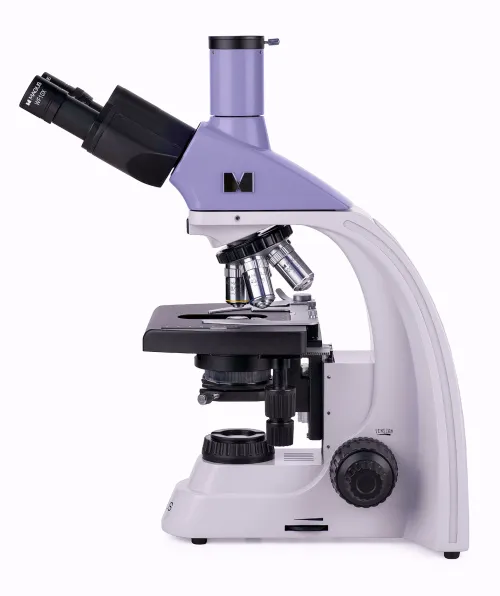

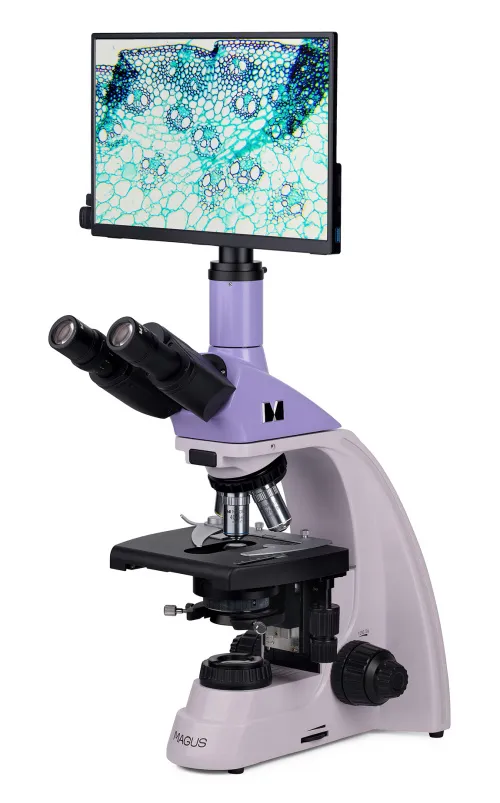

MAGUS Bio D230T LCD Biologisches Digitale Mikroskop

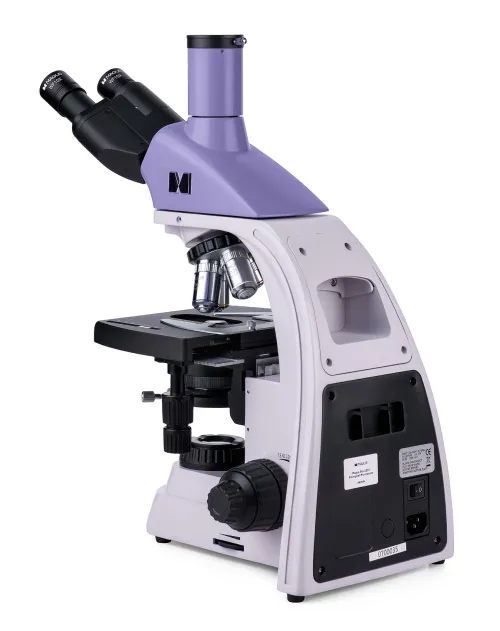

Das MAGUS Bio 230T ist ein biologisches trinokulares Mikroskop für Labor- und Forschungsbeobachtungen in den Bereichen Medizin, Pharmazeutik, Forensik, Biotechnologie, etc. Es eignet sich für die Untersuchung von flachen biologischen durchscheinenden und transparenten Proben: Dünnschnitte und Ausstriche. Ausgestattet mit achromatischen Objektiven und einer Halogenglühbirne wird das Durchlichtmikroskopieverfahren (Hellfeld) zur Untersuchung von Proben verwendet. Das Design des Mikroskops bietet die Möglichkeit, zusätzliches Zubehör zu installieren, das die Anwendung anderer Mikroskopietechniken ermöglicht: Dunkelfeld, Phasenkontrast, polarisiertes Licht.

Digitalkamera

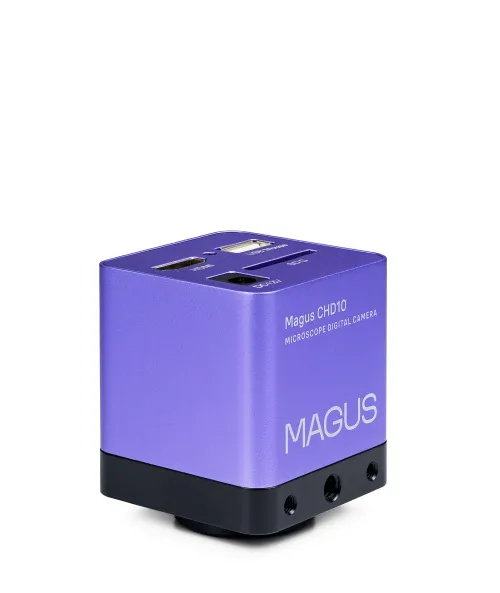

Die MAGUS CHD10 Kamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px.
Es handelt sich um eine autonome Kamera, die keine Verbindung zu einem Computer oder die Installation zusätzlicher Software erfordert. Die Kamera kann direkt an einen Fernseher, Monitor oder Projektor angeschlossen werden, um ein Bild anzuzeigen.
Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Die Videoaufzeichnung erfolgt mit 60 Bildern pro Sekunde.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

LCD-Bildschirm

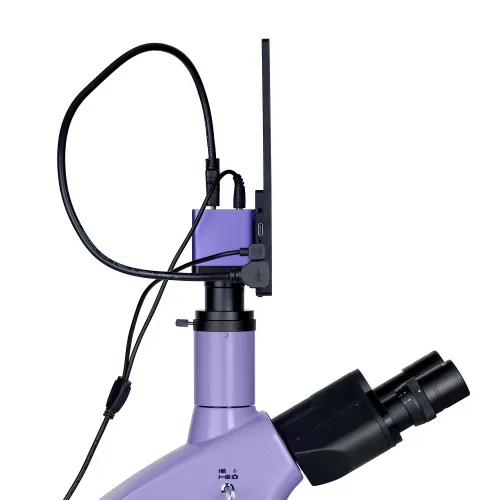

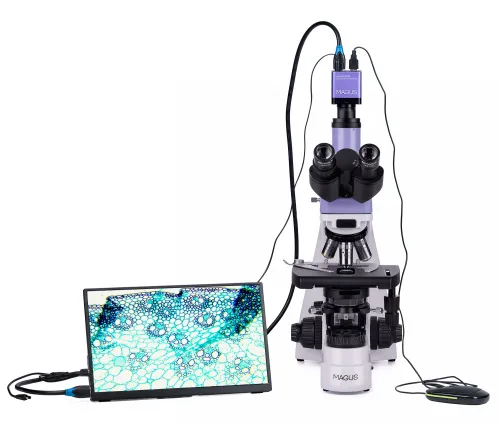

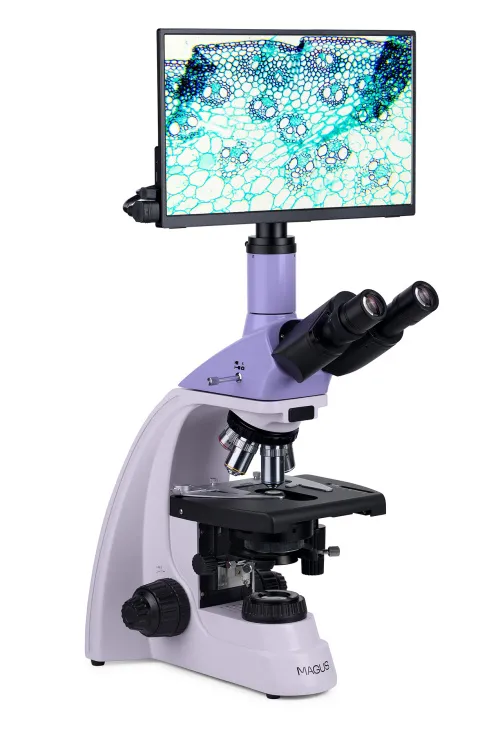

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

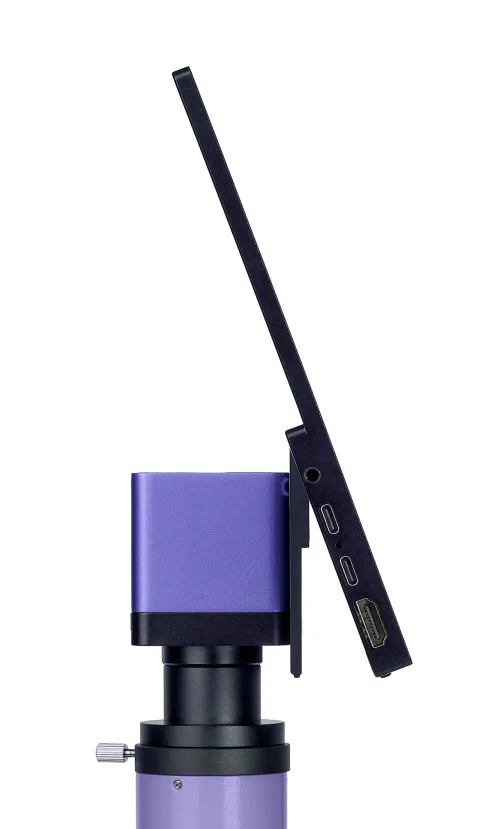

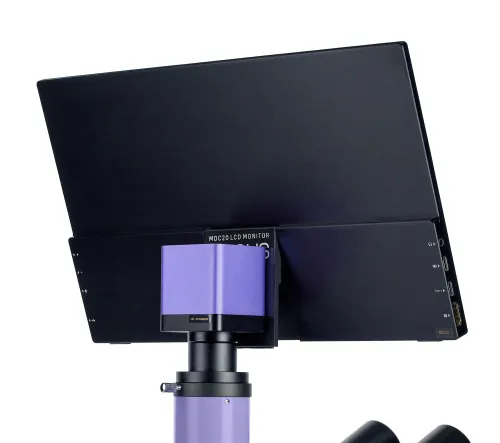

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

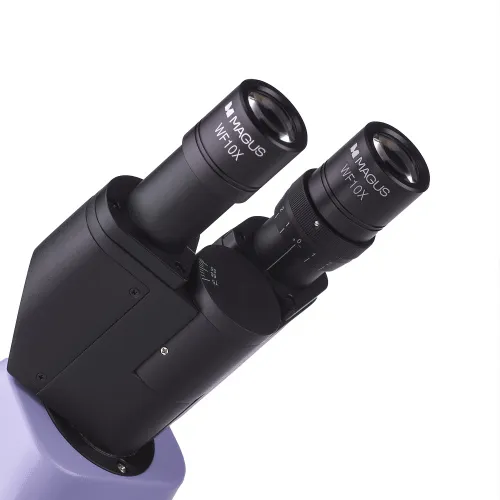

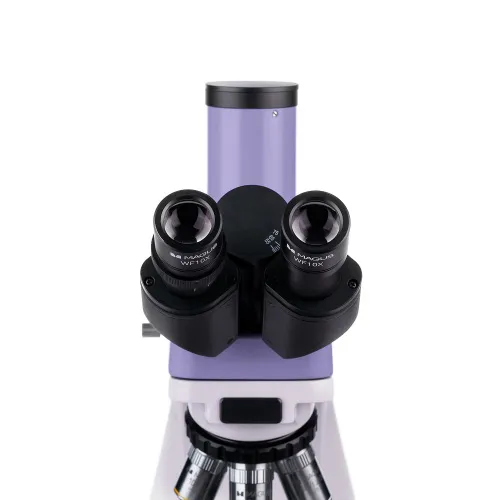

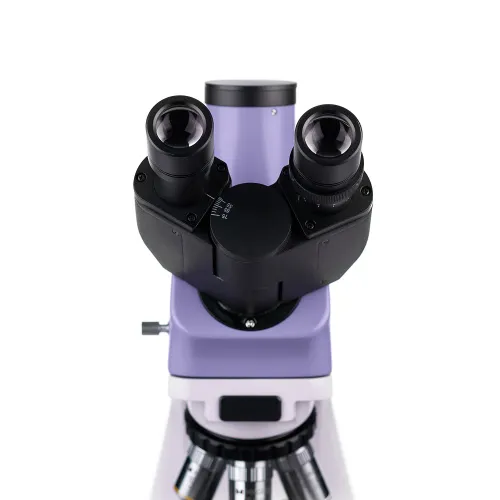

Der Trinokularkopf bietet einen zusätzlichen Vertikaltubus zur Installation einer Digitalkamera. Die Kamera ist eine hervorragende Lösung für die Erstellung digitaler Archive Ihrer Untersuchungen und die Ausgabe von Bildern auf einem externen Bildschirm. Um die Beobachtungstuben an die Körpergröße des Nutzers anzupassen, können sie um 360° gedreht werden. Das linke Okular ist mit einem Dioptrieneinstellring ausgestattet.

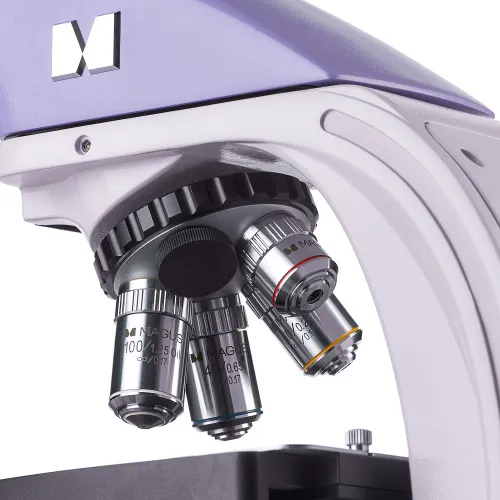

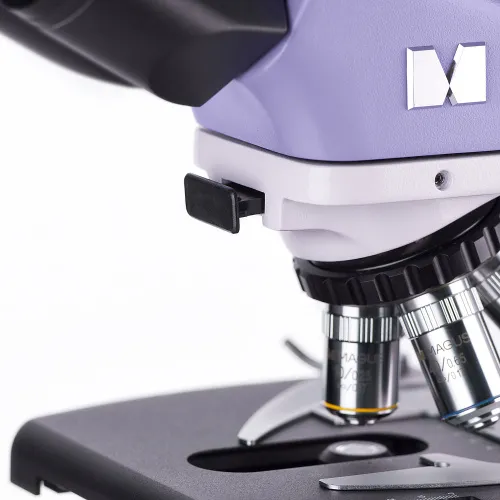

Der drehbare Objektivrevolver ist nach innen gerichtet, so dass der Raum oberhalb des Tisches frei bleibt. Fünf Objektive können gleichzeitig in den Objektivrevolver eingesetzt werden (4 Objektive sind im Lieferumfang enthalten und der 5. Anschluss ist für ein zusätzliches Objektiv vorgesehen). In der Grundkonfiguration bieten die unendlich-korrigierten Objektive eine Vergrößerung von 40- bis 1000-fach. Mit optionalen Okularen kann die obere Grenze auf 1500-, 1600- oder 2000-fach erhöht werden.

Beleuchtung

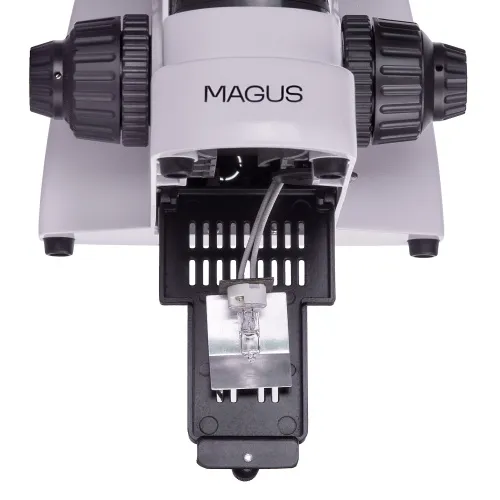

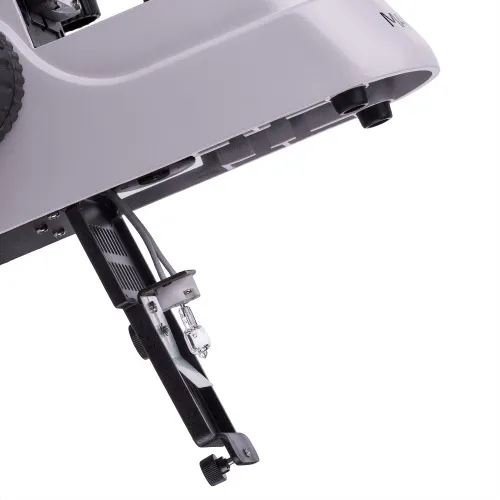

Die Halogenglühbirne erzeugt eine Beleuchtung mit warmem Spektrum, die die Augen entlastet und ideal für stundenlanges Arbeiten mit dem Mikroskop ist. Die Glühbirne hat eine Leistung von 30 Watt, so dass die Helligkeit und der Kontrast des übertragenen Bildes unabhängig von der Art des Objektivs oder der verwendeten Beobachtungstechnik hoch sind.

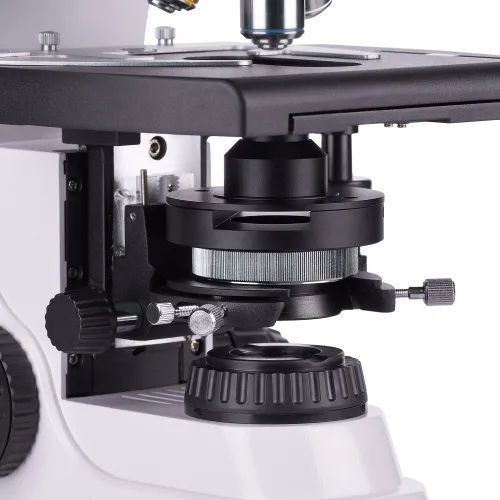

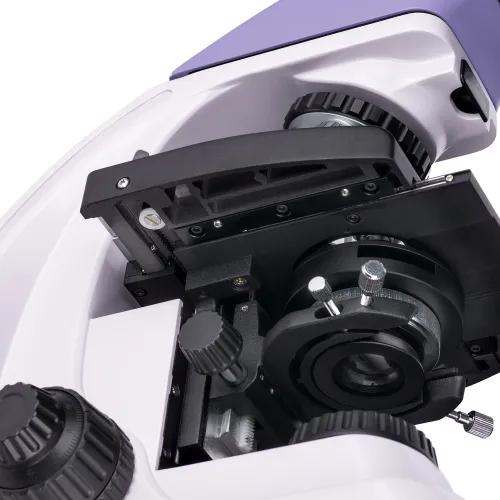

Der Abbe-Kondensor ist höhenverstellbar und kann zentriert werden. Die Beleuchtung wird durch die Einstellung der Iris- und der Leuchtfeldblende gesteuert, und es besteht die Möglichkeit, die Köhlersche Beleuchtung für ein klareres Bild einzustellen. Der Kondensor verfügt über einen Schlitz für die Installation eines Phasen- oder Dunkelfeldschiebers, was den Prozess beschleunigt und den Wechsel zwischen verschiedenen Mikroskopietechniken erleichtert.

Objekttisch und Fokussiermechanismus

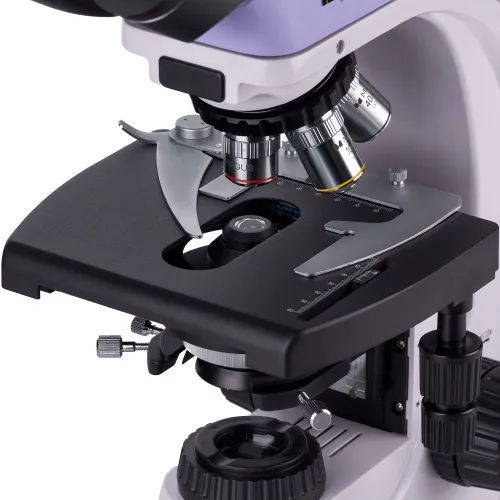

Der Objekttisch verfügt über kein Positionierungsgestell. Dies ist ein Vorteil des mechanischen Objekttisches, da er die Bedienung des Mikroskops erleichtert. Das Probe kann sanft über den Tisch bewegt werden. Die mechanische Befestigung ist abnehmbar (sie kann zum manuellen Scannen entfernt werden).

Es gibt einen Grob- und einen Feintrieb, die Bewegung des Fokussierknopfes ist leichtgängig und erfordert keine weitere Anstrengung. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe sind koaxial und für maximalen Komfort bei stundenlangem Beobachten positioniert. Sie befinden sich am Mikroskopfuß, so dass Sie Ihre Hände bequem auf dem Tisch ablegen können.

Zubehör

Um die Fähigkeiten des MAGUS Bio 230T Mikroskops zu maximieren, können Sie es mit zusätzlichem Zubehör weiter aufrüsten. Dazu gehören Okulare und Objektive, Digitalkameras und Kalibrierungsobjektträger, Dunkelfeldkondensoren, polarisiertes Licht und Geräte für die Phasenkontrastmikroskopie.

Hauptmerkmale des Mikroskops:

• Trinokularkopf mit zusätzlichem Vertikaltubus zur Installation einer Digitalkamera
• 360°-Drehung zur Anpassung an die Körpergröße der Beobachter
• Unendlich-korrigierte achromatische Objektive, drehbarer Objektivrevolver für 5 Objektive
• Einstellring zum Dioptrienausgleich am linken Tubus
• 30-W-Halogenglühbirne mit AC-Netzteil, Abbe-Kondensor mit einem Schlitz für Dunkelfeld- und Phasenkontrastschieber, Feldblende
• Koaxialer Grob- und Feintrieb, Feststellknopf und Spannungseinstellknopf für Grobtrieb
• Optionales Zubehör zur Steigerung der Leistung des Mikroskops

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom, ohne Anschluss an einen PC oder die Installation von Software

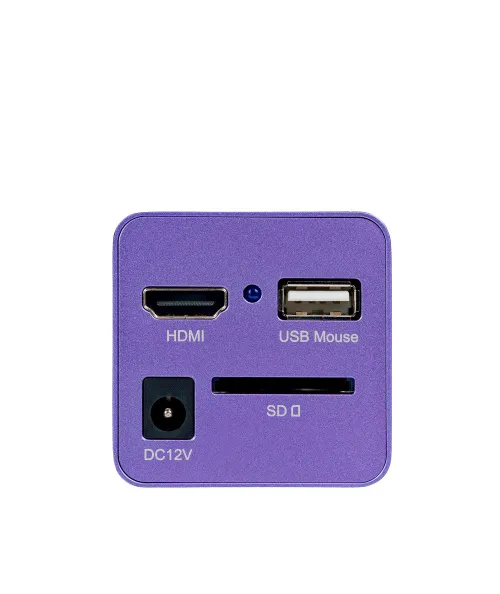

• HDMI-Schnittstelle für eine hohe und stabile Datenübertragungsrate
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 Bilder pro Sekunde für die Beobachtung von sich bewegenden Proben, die Videoaufzeichnung und die Bewegung der Probe ohne Ruckeln oder Verzögerungen

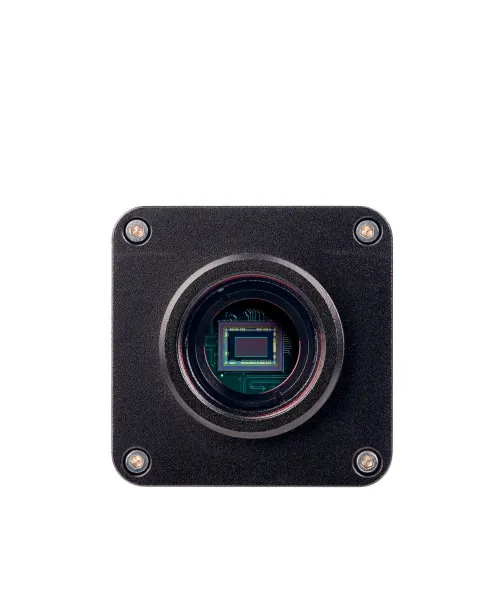

• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeige, Längen- und Winkelmessungen

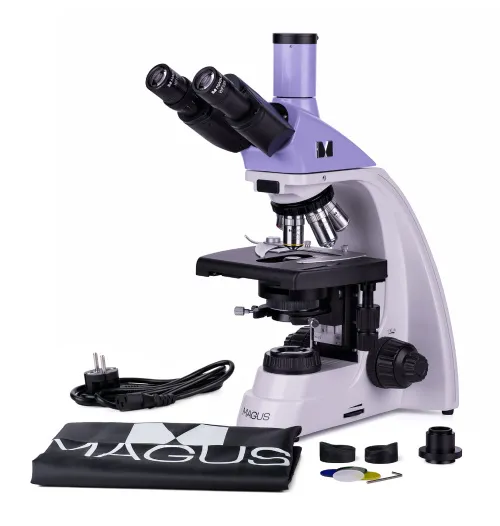

Lieferumfang:

• MAGUS CHD10 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterungund Objektivrevolver
• Abbe-Kondensor
• Trinokularkopf
• Unendlich-korrigierte achromatische Objektive: 4-fach/0,10
• Unendlich-korrigierte achromatische Objektive: 10-fach/0,25
• Unendlich-korrigierte achromatische Objektive: 40-fach/0,65 (federbelastet)
• Unendlich-korrigierte achromatische Objektive: 100-fach/1,25 Öl (federbelastet)
• Okular 10-fach/18 mm mit großem Augenabstand (2 Stk.)
• Augenmuschel (2 Stk.)
• Filter (4 Stk.)
• Kameraadapter C-Montierung
• Flasche mit Immersionsöl
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/20 mm Okular mit Skala
• 15-fach/11 mm Okular (2 Stk.)
• 16-fach/11 mm Okular (2 Stk.)
• 20-fach/11 mm Okular (2 Stk.)
• Unendlich-korrigierte achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 20-fach/0,40
• Unendlich-korrigierte plan-achromatische Objektive: 60-fach/0,80 (federbelastet)
• Phasenkontrastgerät
• Phasenschieber
• Dunkelfeldkondensor NA 0,9
• Öl-Dunkelfeldkondensor NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsgeräte
• Kalibrierungsobjektträger
